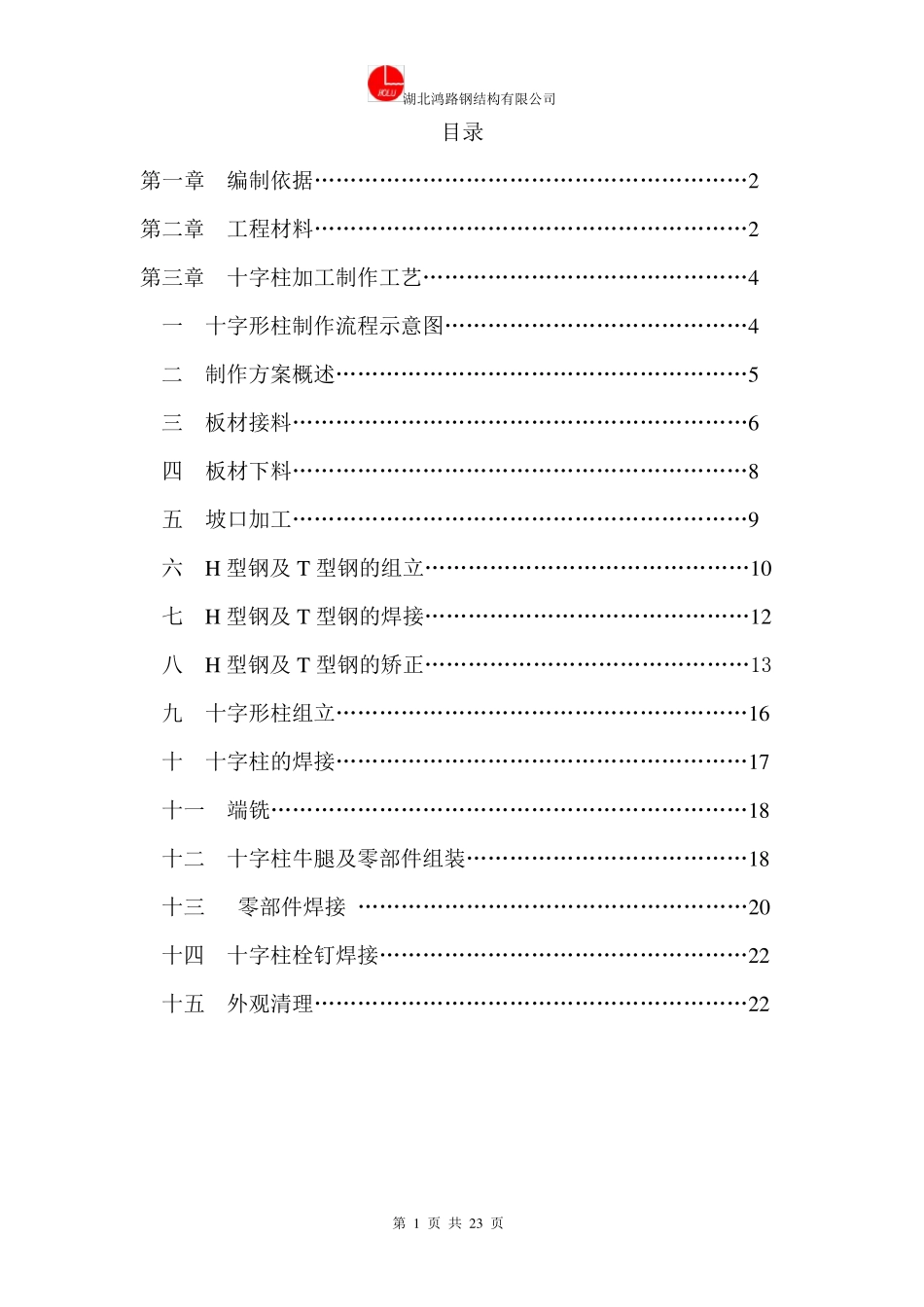

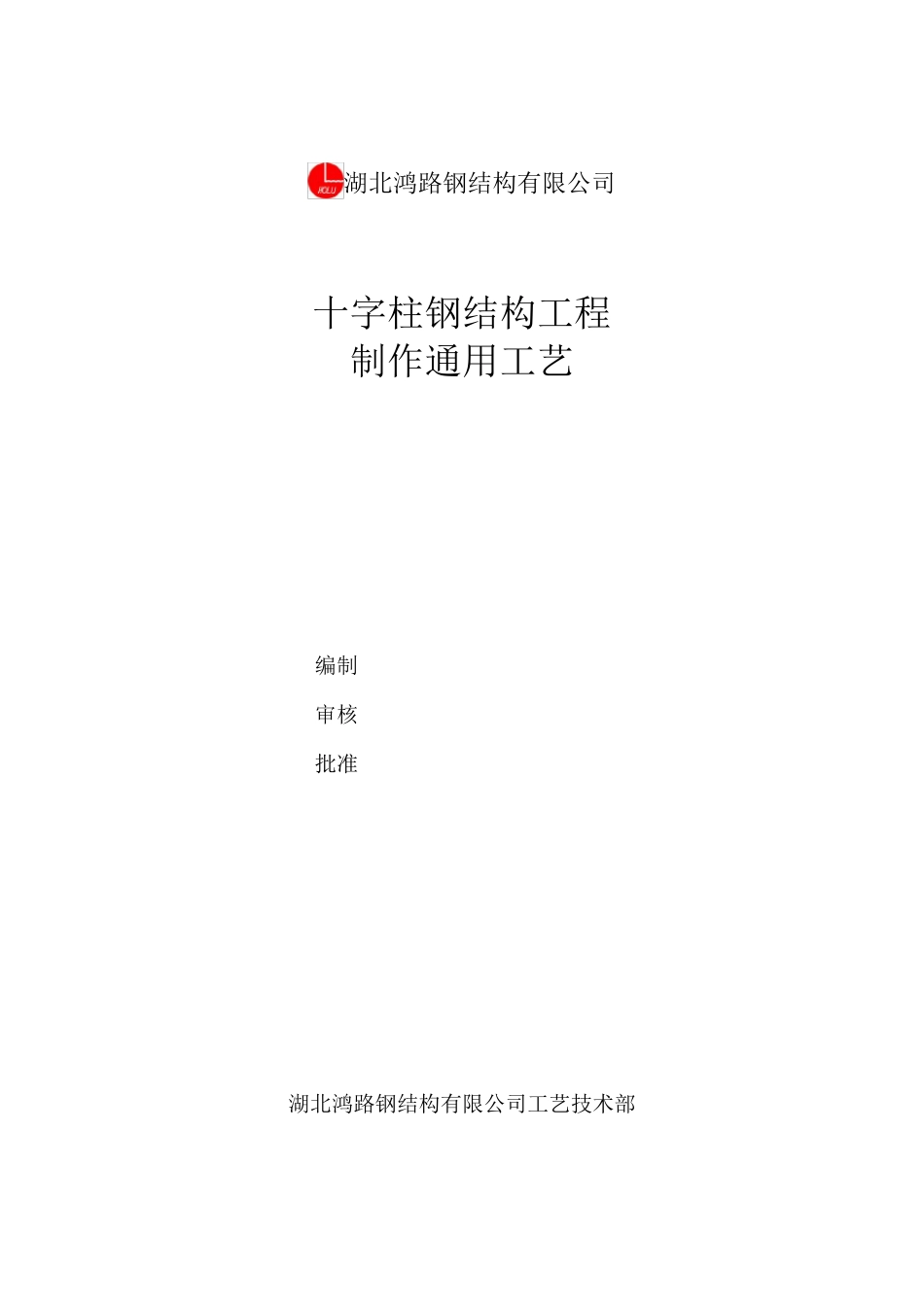

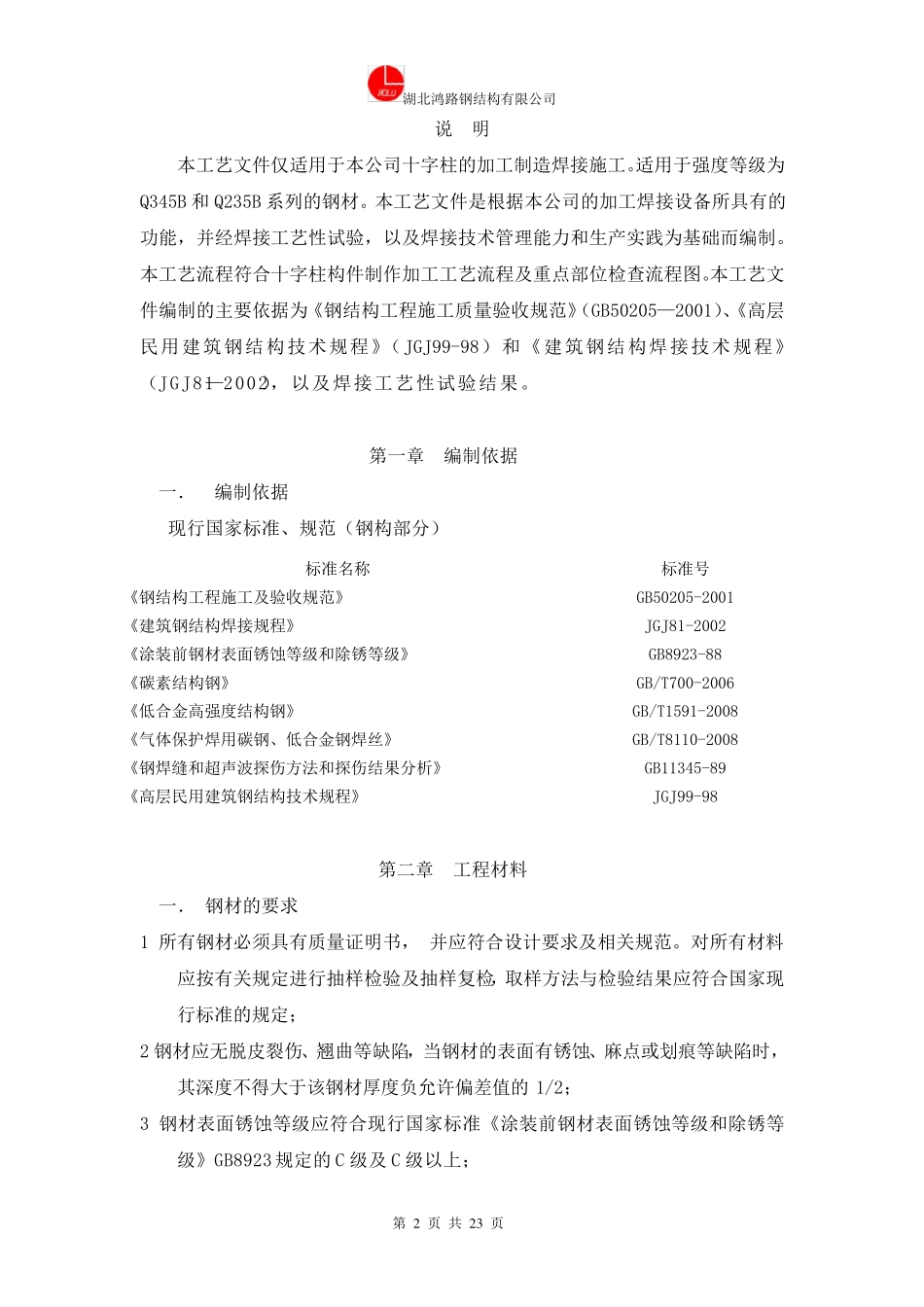

湖北鸿路钢结构有限公司 十字柱钢结构工程 制作通用工艺 编制 审核 批准 湖北鸿路钢结构有限公司工艺技术部 湖北鸿路钢结构有限公司 第 1 页 共 23 页 目录 第一章 编制依据……………………………………………………2 第二章 工程材料……………………………………………………2 第三章 十字柱加工制作工艺………………………………………4 一 十字形柱制作流程示意图……………………………………4 二 制作方案概述…………………………………………………5 三 板材接料………………………………………………………6 四 板材下料………………………………………………………8 五 坡口加工………………………………………………………9 六 H 型钢及 T型钢的组立………………………………………10 七 H 型钢及 T型钢的焊接………………………………………12 八 H 型钢及 T型钢的矫正………………………………………13 九 十字形柱组立…………………………………………………16 十 十字柱的焊接…………………………………………………17 十一 端铣…………………………………………………………18 十二 十字柱牛腿及零部件组装…………………………………18 十三 零部件焊接 ………………………………………………20 十四 十字柱栓钉焊接……………………………………………22 十五 外观清理……………………………………………………22 湖北鸿路钢结构有限公司 第 2 页 共 2 3 页 说 明 本工艺文件仅适用于本公司十字柱的加工制造焊接施工。适用于强度等级为Q345B 和Q235B 系列的钢材。本工艺文件是根据本公司的加工焊接设备所具有的功能，并经焊接工艺性试验，以及焊接技术管理能力和生产实践为基础而编制。本工艺流程符合十字柱构件制作加工工艺流程及重点部位检查流程图。本工艺文件编制的主要依据为《钢结构工程施工质量验收规范》（GB50205—2001）、《高层民用建筑钢结构技术规程》（JGJ99-98）和《建筑钢结构焊接技术规程》（JGJ81—2002），以及焊接工艺性试验结果。 第一章 编制依据 一． 编制依据 现行国家标准、规范（钢构部分） 标准名称 标准号 《钢结构工程施工及验收规范》 GB50205-2001 《建筑钢结构焊接规程》 JGJ81-2002 《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-88 《碳素结构钢》 GB/T700-2006 《低合金高强度结构钢》 GB/T15...
