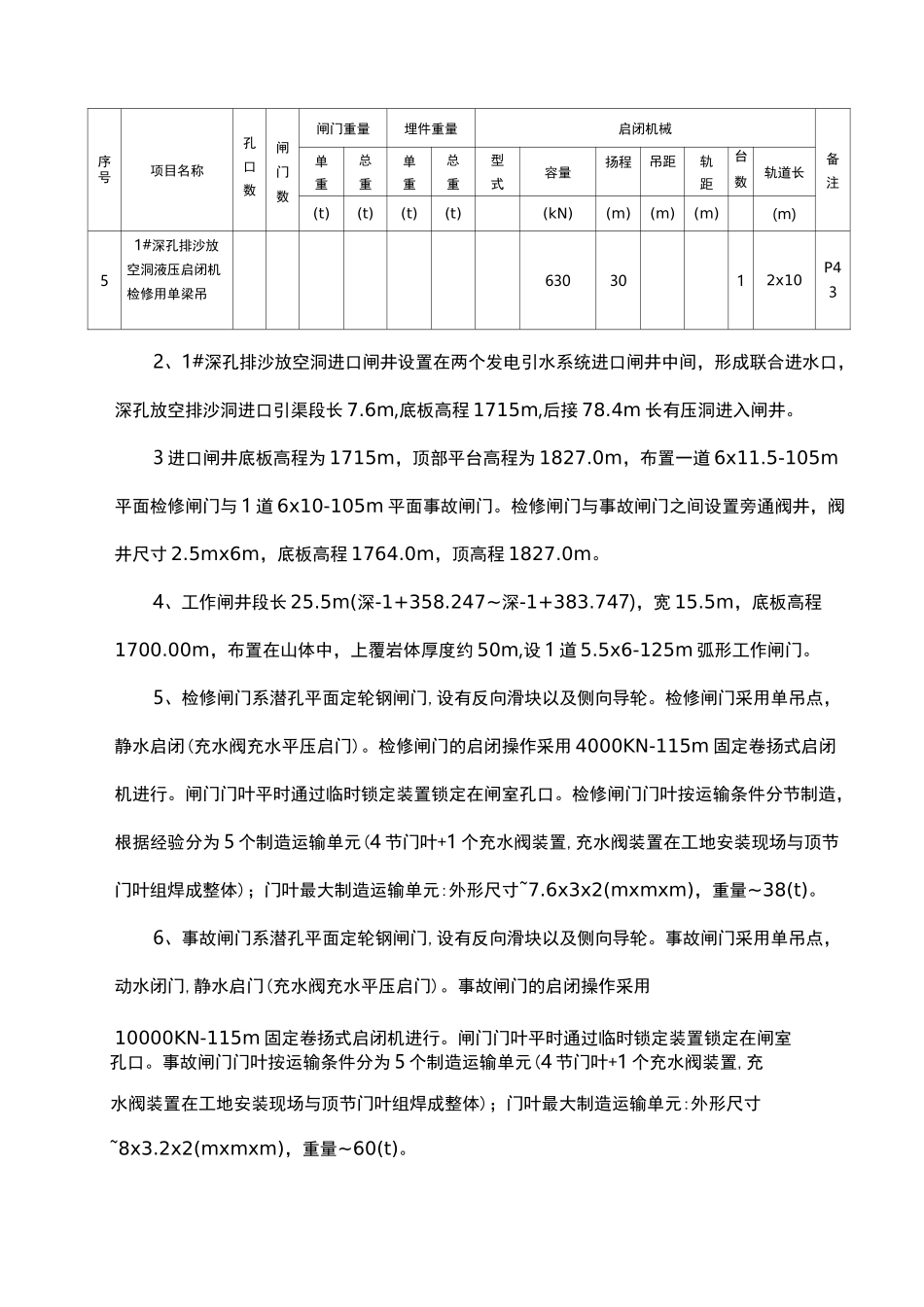

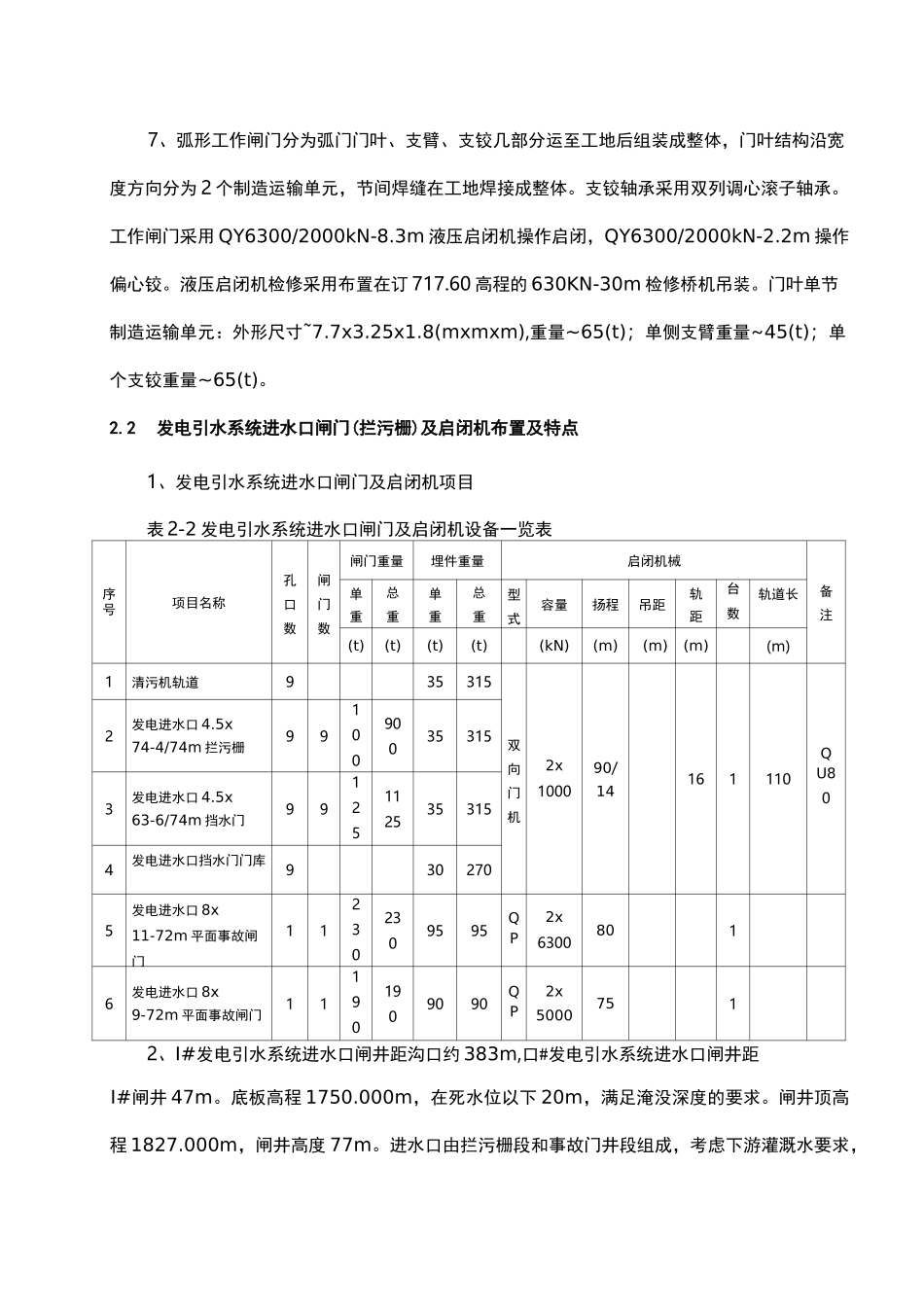

闸门及启闭机安装施工方案一、安装范围钢闸门及启闭机的安装项目包括本标各类钢闸门及其拦污栅、门（栅）槽（含闸门贮存槽）埋件、各种型式启闭机的机械和电气设备，及其有关的拉杆、锁定装置、自动挂脱梁、移动式启闭机轨道、液压启闭机管道及附件、启闭机承载平台及基础埋件等附属设施、阀门及其附属设备与预埋充水管的安装。本标闸门及启闭机安装指两条发电洞、1#深孔排沙放空洞、生态基流发电厂房和生态过鱼设施工程。二、闸门及启闭及布置及特点2.11#深孔排沙放空洞闸门及启闭设备布置及特点1、1#深孔排沙放空洞闸门及启闭设备项目表 2-11#深孔排沙放空洞闸门及启闭设备一览表序号项目名称孔口数闸门数闸门重量埋件重量启闭机械备注单重总重单重总重型式容量扬程吊距轨距台数轨道长⑴⑴⑴⑴(kN)(m)(m)(m)(m)11#深孔放空排沙 6x11.5-105m 平面检修闸门11150150160160QP4000115121#深孔排沙放空洞 6x10-105m 平面事故闸门11205205200200QP10000115131#深孔放空排沙 5.5x6-125m 弧形工作闸门11350350250250QY6300/20008.6141#深孔排沙放空洞弧形工作闸门操作偏心铰QY6300/200021序号项目名称孔口数闸门数闸门重量埋件重量启闭机械备注单重总重单重总重型式容量扬程吊距轨距台数轨道长(t)(t)(t)(t)(kN)(m)(m)(m)(m)51#深孔排沙放空洞液压启闭机检修用单梁吊6303012x10P432、1#深孔排沙放空洞进口闸井设置在两个发电引水系统进口闸井中间，形成联合进水口，深孔放空排沙洞进口引渠段长 7.6m,底板高程 1715m,后接 78.4m 长有压洞进入闸井。3 进口闸井底板高程为 1715m，顶部平台高程为 1827.0m，布置一道 6x11.5-105m平面检修闸门与 1 道 6x10-105m 平面事故闸门。检修闸门与事故闸门之间设置旁通阀井，阀井尺寸 2.5mx6m，底板高程 1764.0m，顶高程 1827.0m。4、工作闸井段长 25.5m(深-1+358.247~深-1+383.747)，宽 15.5m，底板高程1700.00m，布置在山体中，上覆岩体厚度约 50m,设 1 道 5.5x6-125m 弧形工作闸门。5、检修闸门系潜孔平面定轮钢闸门,设有反向滑块以及侧向导轮。检修闸门采用单吊点，静水启闭(充水阀充水平压启门)。检修闸门的启闭操作采用 4000KN-115m 固定卷扬式启闭机进行。闸门门叶平时通过临时锁定装置锁定在闸室孔口。检修闸门门叶按运输条件分节制造，根据经验分为 5 个制造运输单元(4 节门叶+1 个充水阀装置,充水阀装置在工地安装现场与顶节门叶组焊成整体)；门叶最大制造运输单元:外形尺...
