南方CASS成图软件

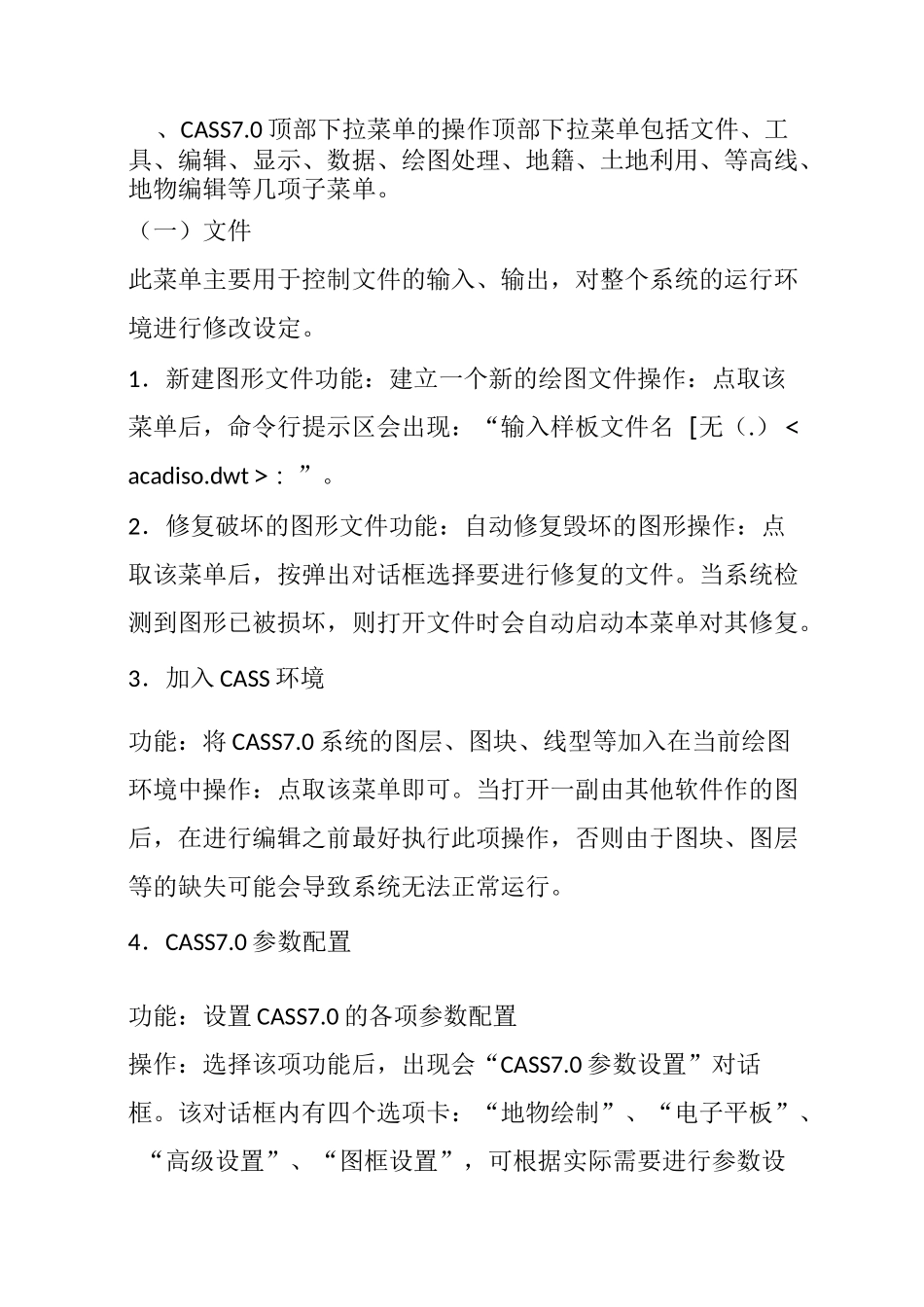

南方CASS成图软件_第1页
1/23

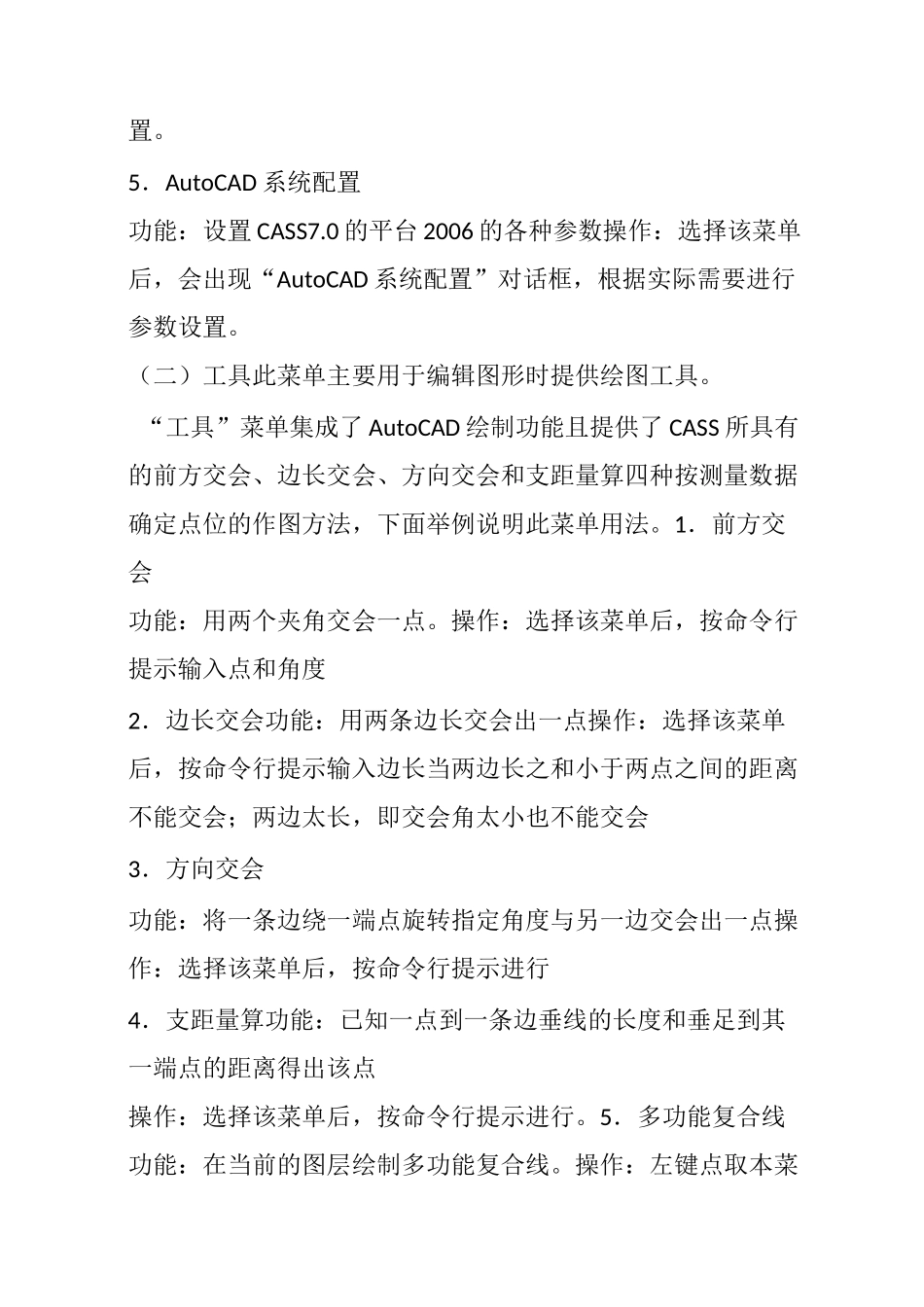

南方CASS成图软件_第2页
2/23

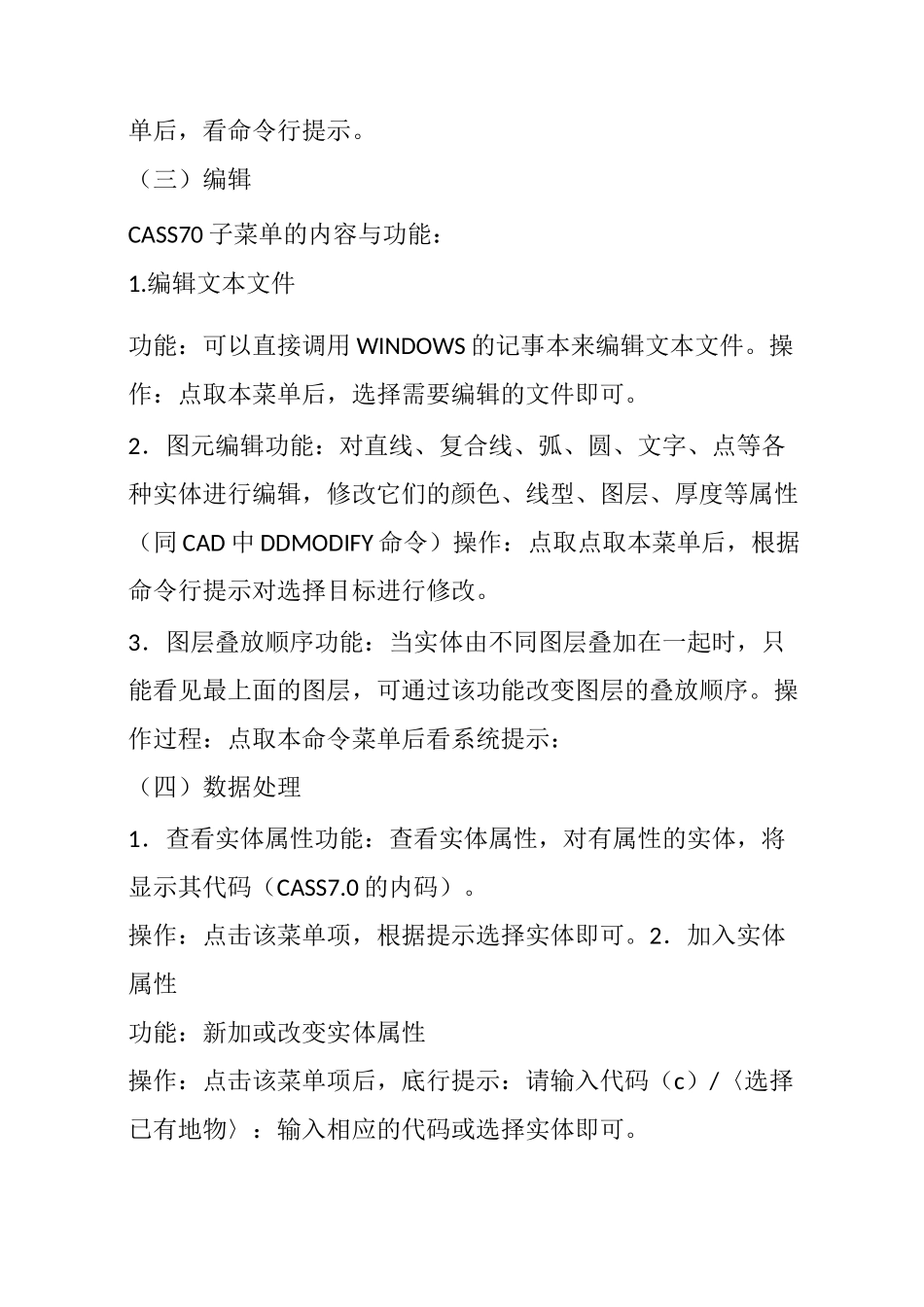

南方CASS成图软件_第3页
3/23
、CASS7.0 顶部下拉菜单的操作顶部下拉菜单包括文件、工具、编辑、显示、数据、绘图处理、地籍、土地利用、等高线、地物编辑等几项子菜单。(一)文件此菜单主要用于控制文件的输入、输出,对整个系统的运行环境进行修改设定。1.新建图形文件功能:建立一个新的绘图文件操作:点取该菜单后,命令行提示区会出现:“输入样板文件名[无(.)<acadiso.dwt>:”。2.修复破坏的图形文件功能:自动修复毁坏的图形操作:点取该菜单后,按弹出对话框选择要进行修复的文件。当系统检测到图形已被损坏,则打开文件时会自动启动本菜单对其修复。3.加入 CASS 环境功能:将 CASS7.0 系统的图层、图块、线型等加入在当前绘图环境中操作:点取该菜单即可。当打开一副由其他软件作的图后,在进行编辑之前最好执行此项操作,否则由于图块、图层等的缺失可能会导致系统无法正常运行。4.CASS7.0 参数配置功能:设置 CASS7.0 的各项参数配置操作:选择该项功能后,出现会“CASS7.0 参数设置”对话框。该对话框内有四个选项卡:“地物绘制”、“电子平板”、“高级设置”、“图框设置”,可根据实际需要进行参数设置。5.AutoCAD 系统配置功能:设置 CASS7.0 的平台 2006 的各种参数操作:选择该菜单后,会出现“AutoCAD 系统配置”对话框,根据实际需要进行参数设置。(二)工具此菜单主要用于编辑图形时提供绘图工具。“工具”菜单集成了 AutoCAD 绘制功能且提供了 CASS 所具有的前方交会、边长交会、方向交会和支距量算四种按测量数据确定点位的作图方法,下面举例说明此菜单用法。1.前方交会功能:用两个夹角交会一点。操作:选择该菜单后,按命令行提示输入点和角度2.边长交会功能:用两条边长交会出一点操作:选择该菜单后,按命令行提示输入边长当两边长之和小于两点之间的距离不能交会;两边太长,即交会角太小也不能交会3.方向交会功能:将一条边绕一端点旋转指定角度与另一边交会出一点操作:选择该菜单后,按命令行提示进行4.支距量算功能:已知一点到一条边垂线的长度和垂足到其一端点的距离得出该点操作:选择该菜单后,按命令行提示进行。5.多功能复合线功能:在当前的图层绘制多功能复合线。操作:左键点取本菜单后,看命令行提示。(三)编辑CASS70 子菜单的内容与功能:1.编辑文本文件功能:可以直接调用 WINDOWS 的记事本来编辑文本文件。操作:点取本菜单后,选择需要编辑的文件即可。2.图元编辑功能:对直线、复...
