Geostation-三维地质建模指南(水利项目)

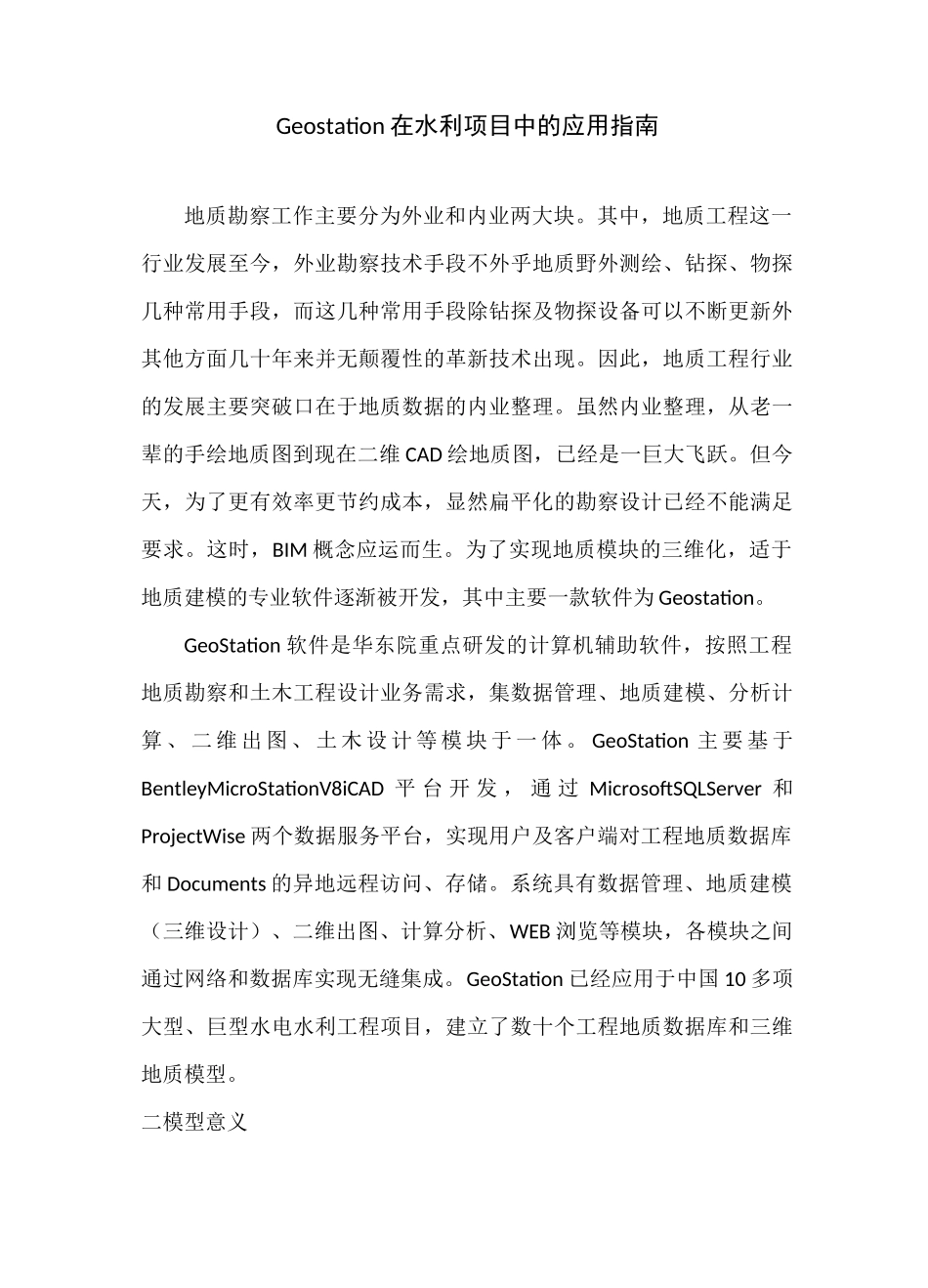

Geostation-三维地质建模指南(水利项目)_第1页
1/13

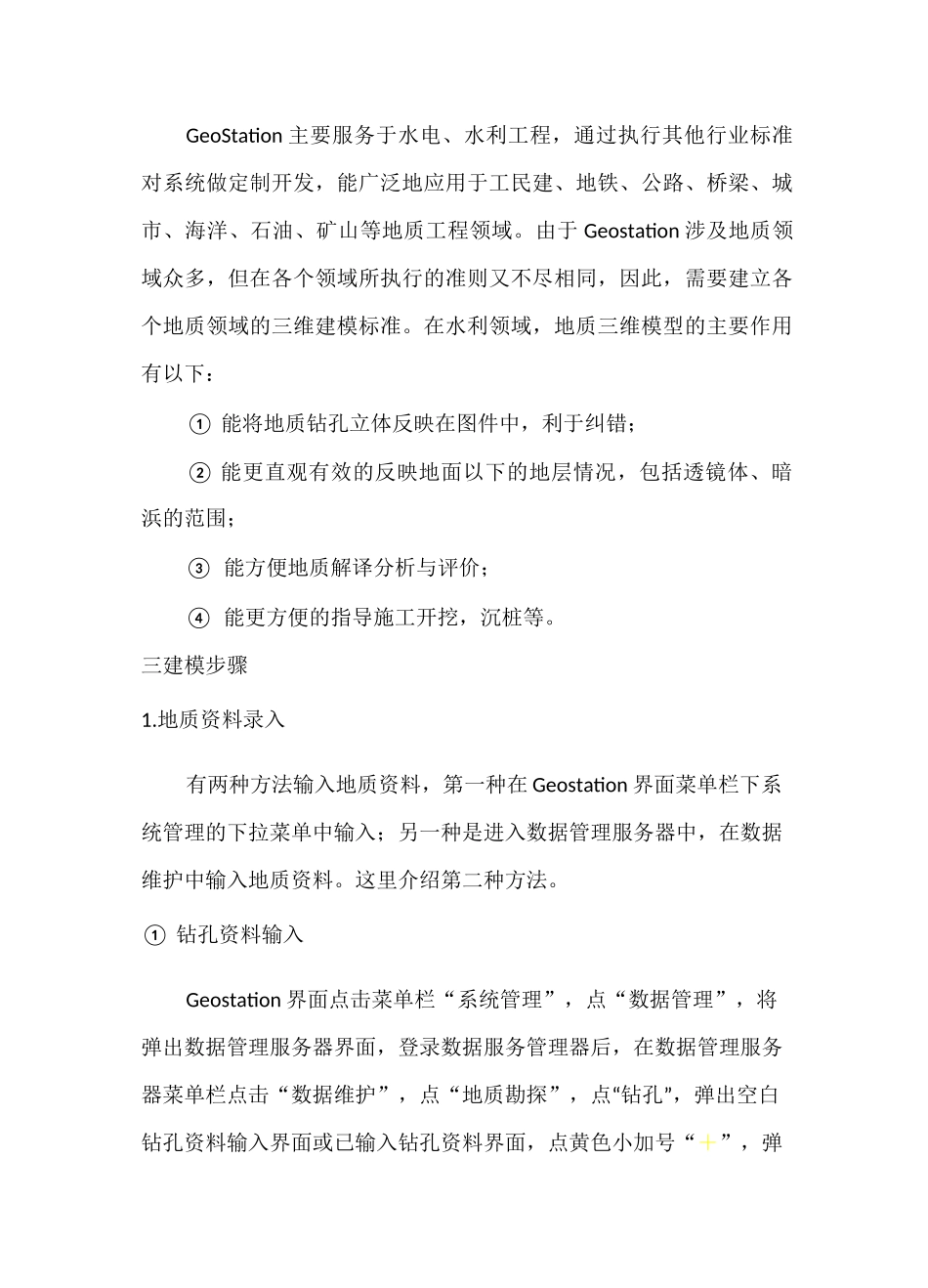

Geostation-三维地质建模指南(水利项目)_第2页
2/13

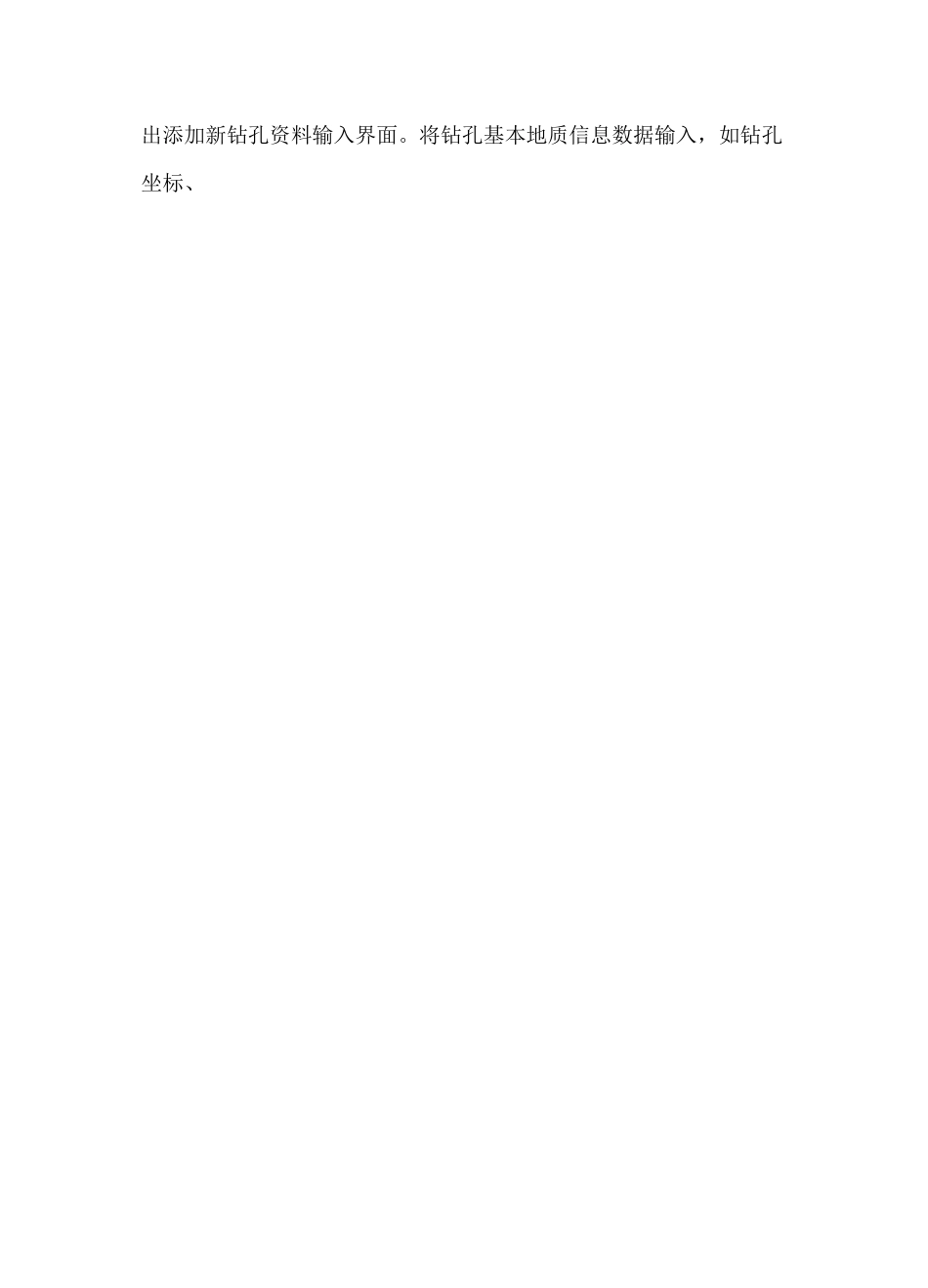

Geostation-三维地质建模指南(水利项目)_第3页
3/13
Geostation 在水利项目中的应用指南地质勘察工作主要分为外业和内业两大块。其中,地质工程这一行业发展至今,外业勘察技术手段不外乎地质野外测绘、钻探、物探几种常用手段,而这几种常用手段除钻探及物探设备可以不断更新外其他方面几十年来并无颠覆性的革新技术出现。因此,地质工程行业的发展主要突破口在于地质数据的内业整理。虽然内业整理,从老一辈的手绘地质图到现在二维 CAD 绘地质图,已经是一巨大飞跃。但今天,为了更有效率更节约成本,显然扁平化的勘察设计已经不能满足要求。这时,BIM 概念应运而生。为了实现地质模块的三维化,适于地质建模的专业软件逐渐被开发,其中主要一款软件为 Geostation。GeoStation 软件是华东院重点研发的计算机辅助软件,按照工程地质勘察和土木工程设计业务需求,集数据管理、地质建模、分析计算 、 二 维 出 图 、 土 木 设 计 等 模 块 于 一 体 。 GeoStation 主 要 基 于BentleyMicroStationV8iCAD 平 台 开 发 , 通 过 MicrosoftSQLServer 和ProjectWise 两个数据服务平台,实现用户及客户端对工程地质数据库和 Documents 的异地远程访问、存储。系统具有数据管理、地质建模(三维设计)、二维出图、计算分析、WEB 浏览等模块,各模块之间通过网络和数据库实现无缝集成。GeoStation 已经应用于中国 10 多项大型、巨型水电水利工程项目,建立了数十个工程地质数据库和三维地质模型。二模型意义GeoStation 主要服务于水电、水利工程,通过执行其他行业标准对系统做定制开发,能广泛地应用于工民建、地铁、公路、桥梁、城市、海洋、石油、矿山等地质工程领域。由于 Geostation 涉及地质领域众多,但在各个领域所执行的准则又不尽相同,因此,需要建立各个地质领域的三维建模标准。在水利领域,地质三维模型的主要作用有以下:① 能将地质钻孔立体反映在图件中,利于纠错;② 能更直观有效的反映地面以下的地层情况,包括透镜体、暗浜的范围;③ 能方便地质解译分析与评价;④ 能更方便的指导施工开挖,沉桩等。三建模步骤1.地质资料录入有两种方法输入地质资料,第一种在 Geostation 界面菜单栏下系统管理的下拉菜单中输入;另一种是进入数据管理服务器中,在数据维护中输入地质资料。这里介绍第二种方法。① 钻孔资料输入Geostation 界面点击菜单栏“系统管理”,点“数据管理”,将弹出数据管理服务器界面,登录数据服务管理器后,在数...
