钢板桩支护施工方案VIP专享

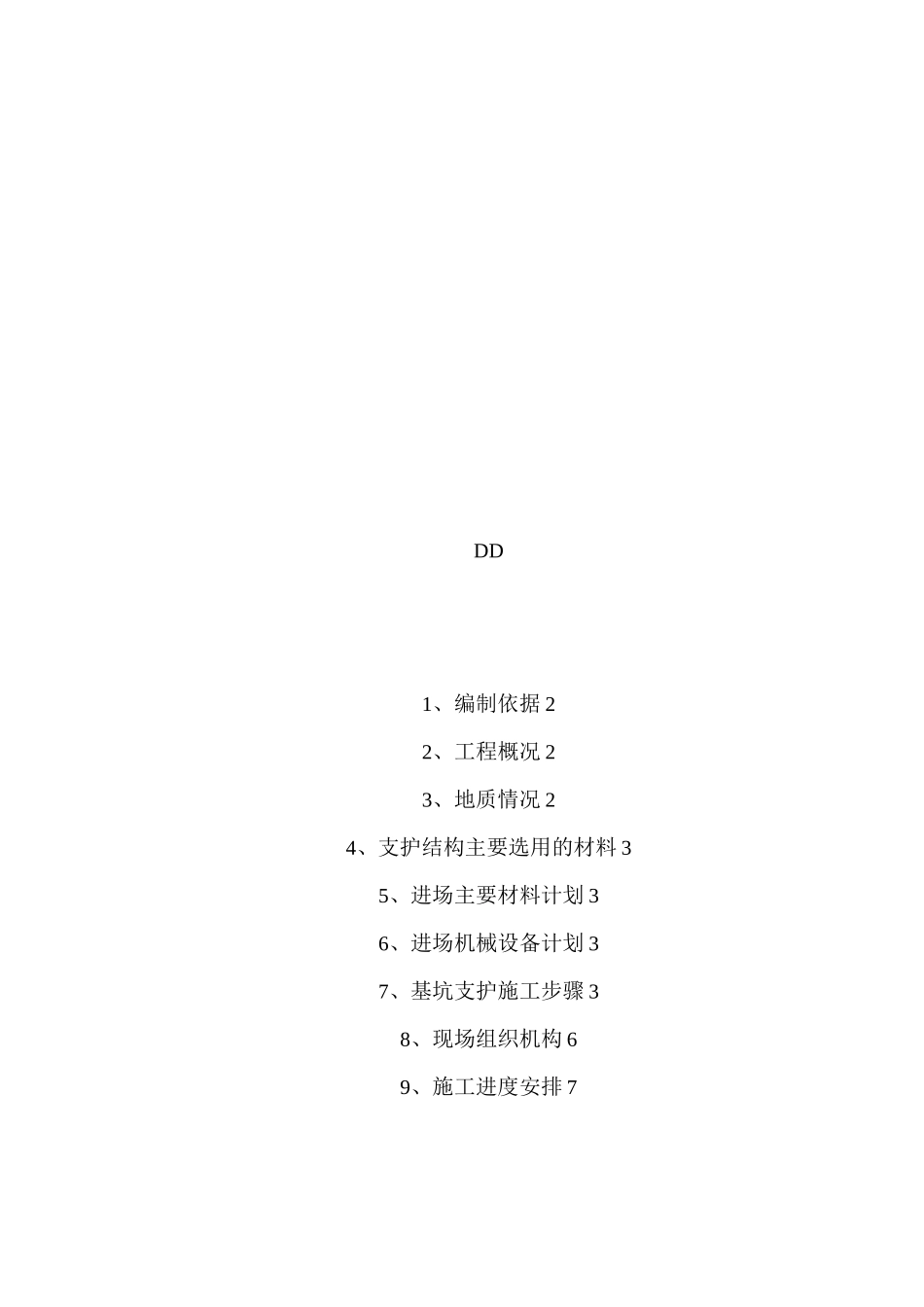

DD1、编制依据 22、工程概况 23、地质情况 24、支护结构主要选用的材料 35、进场主要材料计划 36、进场机械设备计划 37、基坑支护施工步骤 38、现场组织机构 69、施工进度安排 710、劳动力组织 711、钢板桩施工要求 812、钢支护施工用电负荷 813、土方开挖施工要求 914、支护结构监测与检测要求 1015、应急方案 1216、安全与环保措施 121、编制依据1.1JGJ120991.2、《建筑地基基础工程施工质量验收规范》GB50202—20021.3、《建筑工程施工质量验收统一标准》GB50300－20011.4、施工现场及周边环境调查资料。1.5、国家、行业、省、市有关法律、法规、技术规范等。2、工程概况工程名称：牡丹江东四跨江桥二期工程滨绥线铁路框构桥工程建设单位：牡丹江市城市投资集团有限公司施工单位：黑龙江哈铁工程建设有限公司第四项目经理部工程地点：牡丹江市阳明区3、地质情况3.1、在基坑开挖范围内主要有以下地层① 杂填土：厚度约 0.4m② 工业炉灰：厚度约 2m③ 粉质粘土：厚度约 0.5m序号材料名称规格单位数量备注1UPSPIII13648.96t2M33M3⑤ 砂砾卵石：厚以上4、支护结构主要选用的材料4.1、钢板桩采用 U 型拉森 PSPIII 型钢桩。4.2、钢板桩尺寸数据：宽度：400mm，高度 125mm,厚度 13mm,每桩单位重：60Kg/m。、进场主要材料计划、进场机械设备计划、基坑支护施工步骤主要进场材料数量表主要进场机械设备表序号机械名称规格型号台数备注1液压履带起重机QNY3812振动锤DZ45A13交流弧焊机Bxl-500-324气割设备氧气、乙炔气2基坑支护施工步骤框图7.1、本基坑根据坍塌情况进行加固，加固处理采用 6m 长 PSPIII型钢桩，U 型钢桩间距为 400mm。基坑坡顶严禁堆放重物及附加7.2、根据该场地的工程地质条件、周边环境、地面变形控制要求坡顶所有管线应尽可能外移或改道。7.3、施工顺序桩位轴线清理一打型钢桩一土方开挖、基坑降水一土方开挖至坑底一回填砂砾垫层一蒸汽管线保护涵结构施工一土方回填一型钢桩拔除。7.4、工程施工总体安排：1、在基坑开挖范围外采用 6m 长 U 型拉森钢板桩进行全封闭支护,长度 23.2m，宽度为 4m,每侧留出工作面 0.6m 至 0.8m。2、在钢板桩施工作业合格后，进行基坑开挖及基坑降水施工作业。3、挖至基底标高后，进行回填 0.5m 砂砾垫层，整平夯实后进行蒸汽管线安装施工作业。4、蒸汽管线两侧台背回填中砂，人工水撼至保护涵管顶上 2m 后再进行铁路便线施工作业。5、施工作业图：见附图8、...
