2024年一建考试知识点之机电工程专业技术VIP免费

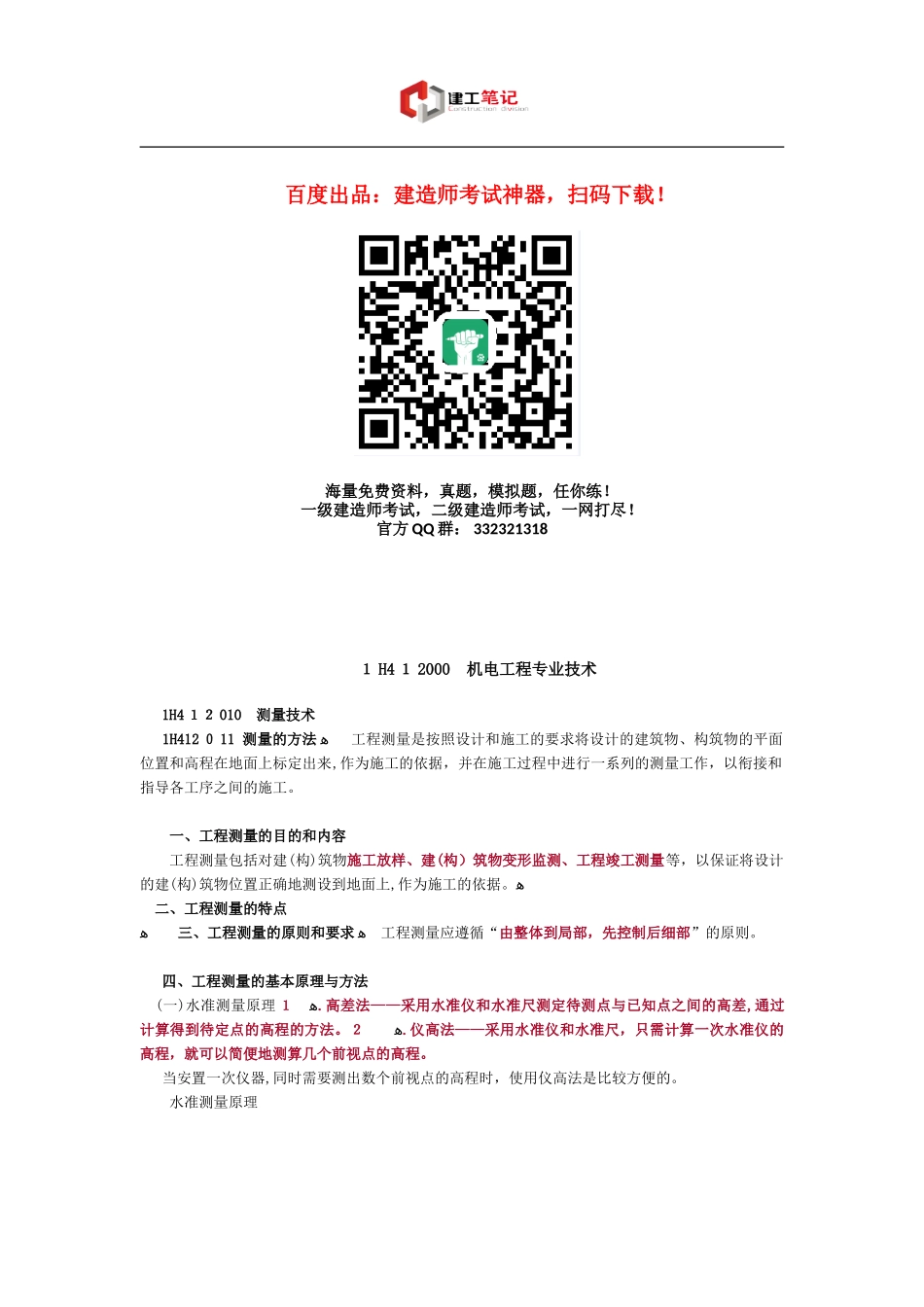

１H4１2000机电工程专业技术1H4１２010测量技术1H412０11测量的方法ﻫ工程测量是按照设计和施工的要求将设计的建筑物、构筑物的平面位置和高程在地面上标定出来,作为施工的依据，并在施工过程中进行一系列的测量工作，以衔接和指导各工序之间的施工。一、工程测量的目的和内容工程测量包括对建(构)筑物施工放样、建(构）筑物变形监测、工程竣工测量等，以保证将设计的建(构)筑物位置正确地测设到地面上,作为施工的依据。ﻫ二、工程测量的特点ﻫ三、工程测量的原则和要求ﻫ工程测量应遵循“由整体到局部，先控制后细部”的原则。四、工程测量的基本原理与方法(一)水准测量原理ﻫ１.高差法——采用水准仪和水准尺测定待测点与已知点之间的高差,通过计算得到待定点的高程的方法。ﻫ２.仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。当安置一次仪器,同时需要测出数个前视点的高程时，使用仪高法是比较方便的。水准测量原理百度出品：建造师考试神器，扫码下载！海量免费资料，真题，模拟题，任你练！一级建造师考试，二级建造师考试，一网打尽！官方QQ群：332321318ﻫ五、工程测量的程序无论是建筑安装还是工业安装的测量,其基本程序都是:建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。【例1】（2010二级真题）在工程测量的基本程序中,设置标高基准点后,下一步应进行的程序是（)。ﻫA.安装过程测量控制ﻫB.建立测量控制网C.设置沉降观测点ﻫD.设置从横中心线『正确答案』Cﻫ『答案解析』无论是建筑安装还是工业安装的测量,其基本程序都是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。参见教材P２9。六、工程测量竣工图的绘制了解绘制竣工总平面图的目的(变更、维修、扩建）ﻫＰ30:掌握竣工测量的5项内容:厂房及一般建筑物、铁路公路、地下管网、架空管网、其他。ﻫ机电工程测量竣工图的绘制内容：包括安装测量控制网的绘制，安装过程及结果的测量图的绘制。ﻫ七、机电工程中常见的工程测量ﻫ(二）连续生产设备安装的测量1.安装基准线的测设：中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。放线就是根据施工图,按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装平面基准线不少于纵、横两条。2.安装标高基准点的测设:标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点一般有两种：一种是简单的标高基准点;另一种是预埋标高基准点。采用钢制标高基准点，应是靠近设备基础边缘便于测量处,不允许埋设在设备底板下面的基础表面。ﻫ例如,简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。【例２】（2013二级真题）安装标高基准点一般设置在设备基础的()。ﻫA.最高点B.最低点ﻫC．中心标板上D.边缘附近『正确答案』Dﻫ『答案解析』安装标高基准点一般设置在设备基础的边缘附近。参见教材Ｐ３１。（三）管线工程的测量3.测量方法（1）管线中心定位的测量方法ﻫ定位的依据:定位时可根据地面上已有建筑物进行管线定位,也可根据控制点进行管线定位。例如,管线的起点、终点及转折点称为管道的主点。其位置已在设计时确定,管线中心定位就是将主点位置测设到地面上去,并用木桩或混凝土桩标定。)ﻫ2）管线高程控制的测量方法ﻫ为了便于管线施工时引测高程及管线纵、横断面测量,应设管线敷设临时水准点。ﻫ例如,水准点一般都选在旧建筑物墙角、台阶和基岩等处。如无适当的地物,应提前埋设临时标桩作为水准点。）ﻫ3（地下管线工程测量ﻫ地下管线工程测量必须在回填前,测量出起、止点，窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。（四)长距离输电线路钢塔架(铁塔）基础施工的测量1.长距离输电线路定位并经检查后,可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩。中心桩测定后，一般采用十字线法或平行基线法进行控制,控制桩应根据中心桩测定，其允许偏差应...
