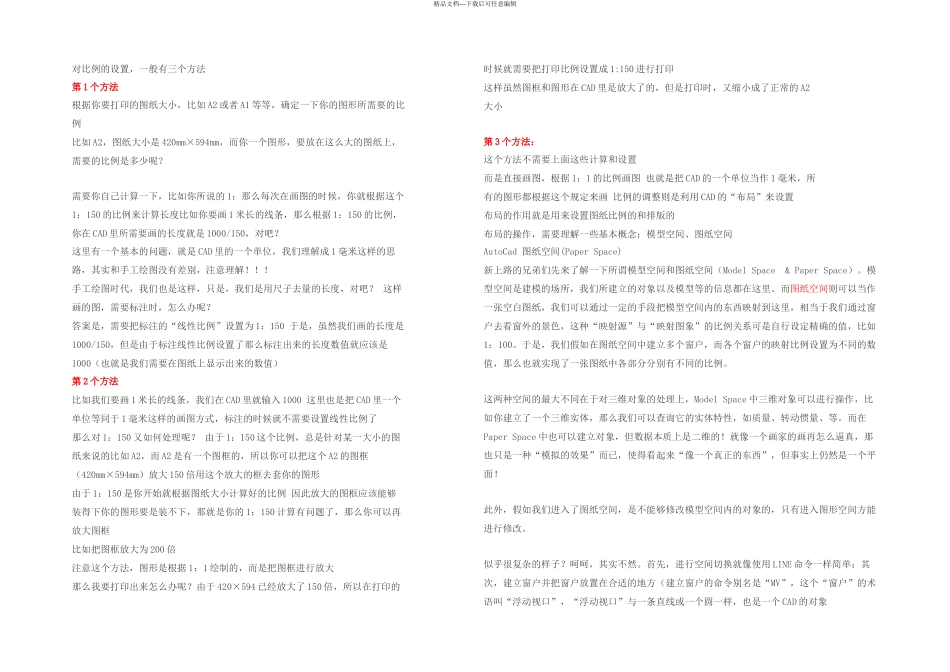

精品文档---下载后可任意编辑对比例的设置，一般有三个方法第 1 个方法根据你要打印的图纸大小，比如 A2 或者 A1 等等，确定一下你的图形所需要的比例 比如 A2，图纸大小是 420mm×594mm，而你一个图形，要放在这么大的图纸上，需要的比例是多少呢？需要你自己计算一下，比如你所说的 1：那么每次在画图的时候，你就根据这个1：150 的比例来计算长度比如你要画 1 米长的线条，那么根据 1：150 的比例，你在 CAD 里所需要画的长度就是 1000/150，对吧？这里有一个基本的问题，就是 CAD 里的一个单位，我们理解成 1 毫米这样的思路，其实和手工绘图没有差别，注意理解！！！ 手工绘图时代，我们也是这样，只是，我们是用尺子去量的长度，对吧？ 这样画的图，需要标注时，怎么办呢？答案是，需要把标注的“线性比例”设置为 1：150 于是，虽然我们画的长度是1000/150，但是由于标注线性比例设置了那么标注出来的长度数值就应该是1000（也就是我们需要在图纸上显示出来的数值）第 2 个方法比如我们要画 1 米长的线条，我们在 CAD 里就输入 1000 这里也是把 CAD 里一个单位等同于 1 毫米这样的画图方式，标注的时候就不需要设置线性比例了那么对 1：150 又如何处理呢？ 由于 1：150 这个比例，总是针对某一大小的图纸来说的比如 A2，而 A2 是有一个图框的，所以你可以把这个 A2 的图框（420mm×594mm）放大 150 倍用这个放大的框去套你的图形由于 1：150 是你开始就根据图纸大小计算好的比例 因此放大的图框应该能够装得下你的图形要是装不下，那就是你的 1：150 计算有问题了，那么你可以再放大图框比如把图框放大为 200 倍注意这个方法，图形是根据 1：1 绘制的，而是把图框进行放大那么我要打印出来怎么办呢？由于 420×594 已经放大了 150 倍，所以在打印的时候就需要把打印比例设置成 1:150 进行打印这样虽然图框和图形在 CAD 里是放大了的，但是打印时，又缩小成了正常的 A2大小第 3 个方法：这个方法不需要上面这些计算和设置而是直接画图，根据 1：1 的比例画图 也就是把 CAD 的一个单位当作 1 毫米，所有的图形都根据这个规定来画 比例的调整则是利用 CAD 的“布局”来设置布局的作用就是用来设置图纸比例的和排版的布局的操作，需要理解一些基本概念：模型空间、图纸空间AutoCad 图纸空间(Paper Space)新上路的兄弟们先来了解一下所谓模型空间和图纸空间...
