CAE系统开发与有限元分析的开题报告

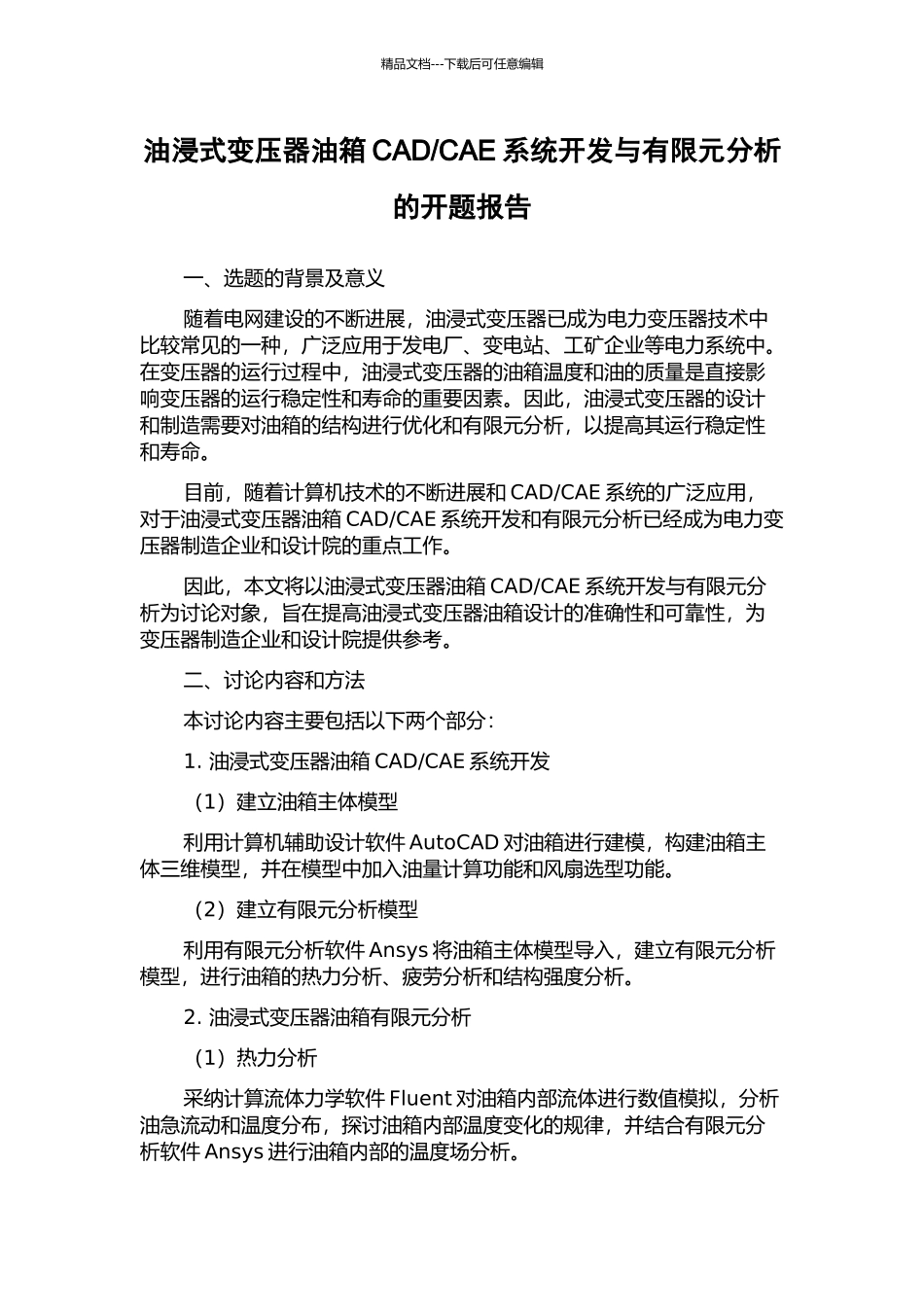

CAE系统开发与有限元分析的开题报告_第1页
1/2

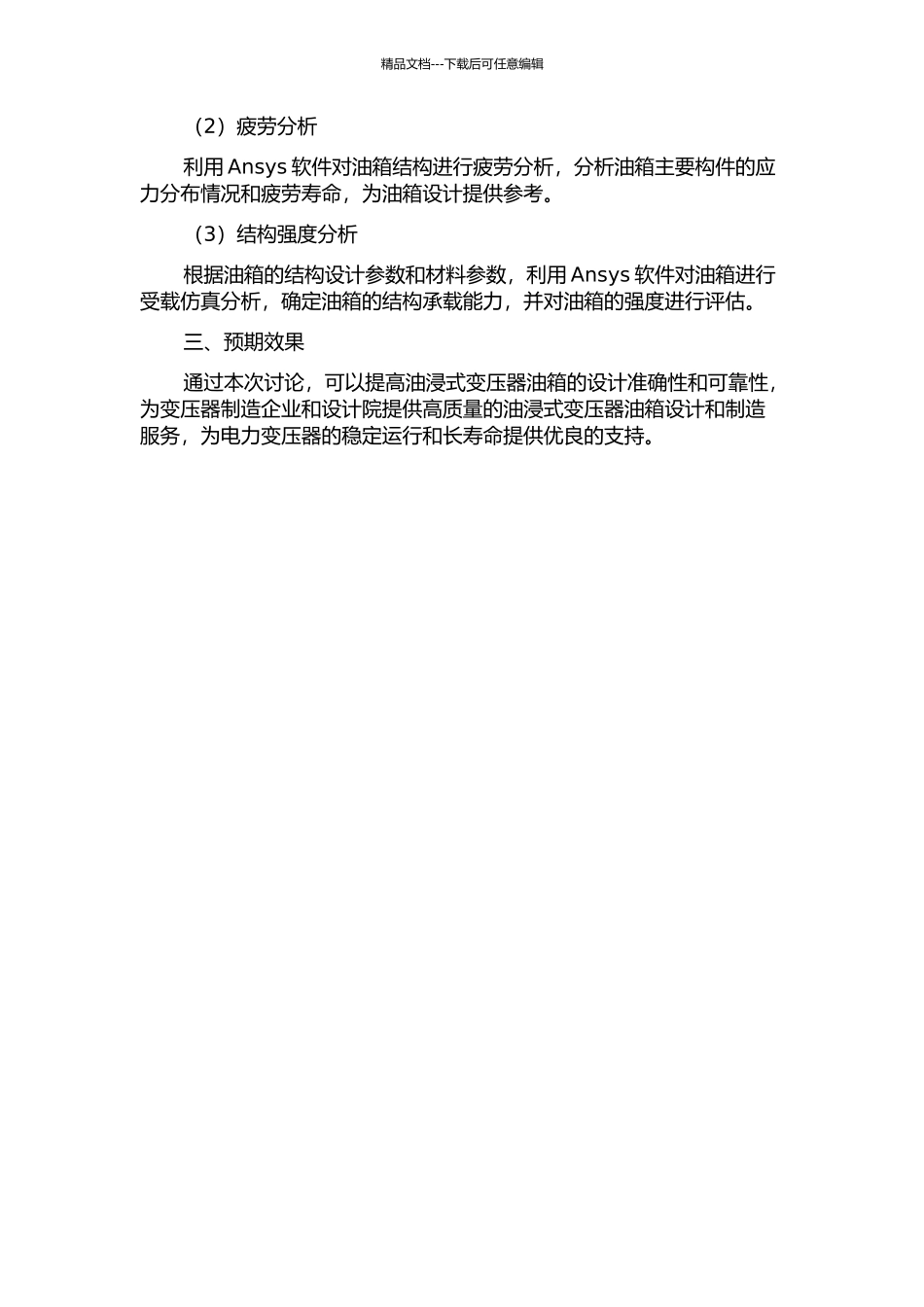

CAE系统开发与有限元分析的开题报告_第2页
2/2
精品文档---下载后可任意编辑油浸式变压器油箱 CAD/CAE 系统开发与有限元分析的开题报告一、选题的背景及意义随着电网建设的不断进展,油浸式变压器已成为电力变压器技术中比较常见的一种,广泛应用于发电厂、变电站、工矿企业等电力系统中。在变压器的运行过程中,油浸式变压器的油箱温度和油的质量是直接影响变压器的运行稳定性和寿命的重要因素。因此,油浸式变压器的设计和制造需要对油箱的结构进行优化和有限元分析,以提高其运行稳定性和寿命。目前,随着计算机技术的不断进展和 CAD/CAE 系统的广泛应用,对于油浸式变压器油箱 CAD/CAE 系统开发和有限元分析已经成为电力变压器制造企业和设计院的重点工作。因此,本文将以油浸式变压器油箱 CAD/CAE 系统开发与有限元分析为讨论对象,旨在提高油浸式变压器油箱设计的准确性和可靠性,为变压器制造企业和设计院提供参考。二、讨论内容和方法本讨论内容主要包括以下两个部分:1. 油浸式变压器油箱 CAD/CAE 系统开发(1)建立油箱主体模型利用计算机辅助设计软件 AutoCAD 对油箱进行建模,构建油箱主体三维模型,并在模型中加入油量计算功能和风扇选型功能。(2)建立有限元分析模型利用有限元分析软件 Ansys 将油箱主体模型导入,建立有限元分析模型,进行油箱的热力分析、疲劳分析和结构强度分析。2. 油浸式变压器油箱有限元分析(1)热力分析采纳计算流体力学软件 Fluent 对油箱内部流体进行数值模拟,分析油急流动和温度分布,探讨油箱内部温度变化的规律,并结合有限元分析软件 Ansys 进行油箱内部的温度场分析。精品文档---下载后可任意编辑(2)疲劳分析利用 Ansys 软件对油箱结构进行疲劳分析,分析油箱主要构件的应力分布情况和疲劳寿命,为油箱设计提供参考。(3)结构强度分析根据油箱的结构设计参数和材料参数,利用 Ansys 软件对油箱进行受载仿真分析,确定油箱的结构承载能力,并对油箱的强度进行评估。三、预期效果通过本次讨论,可以提高油浸式变压器油箱的设计准确性和可靠性,为变压器制造企业和设计院提供高质量的油浸式变压器油箱设计和制造服务,为电力变压器的稳定运行和长寿命提供优良的支持。
