CAM工程设计之GENESIS基础步骤

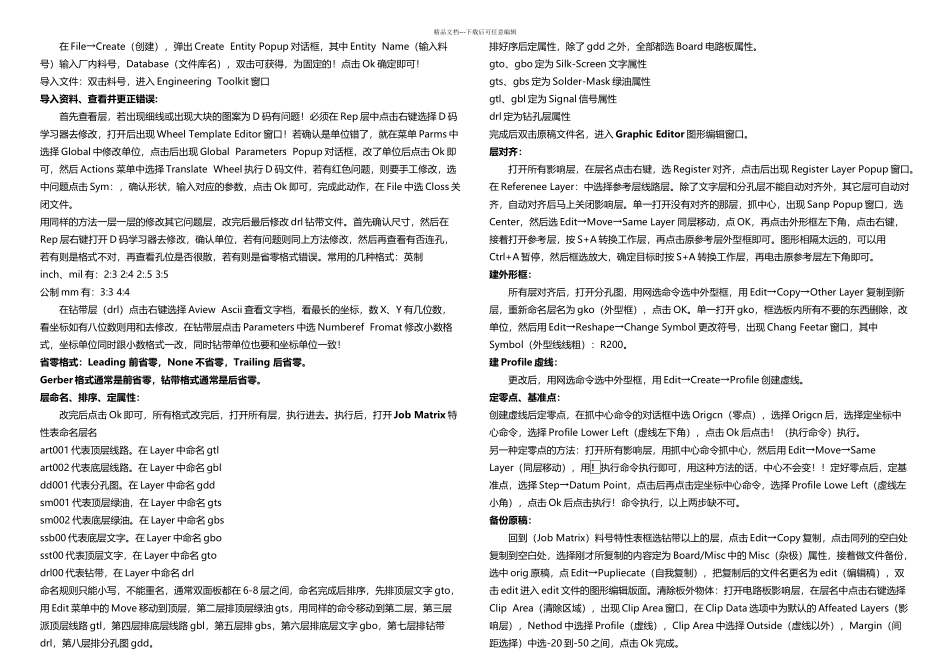

CAM工程设计之GENESIS基础步骤_第1页
1/12

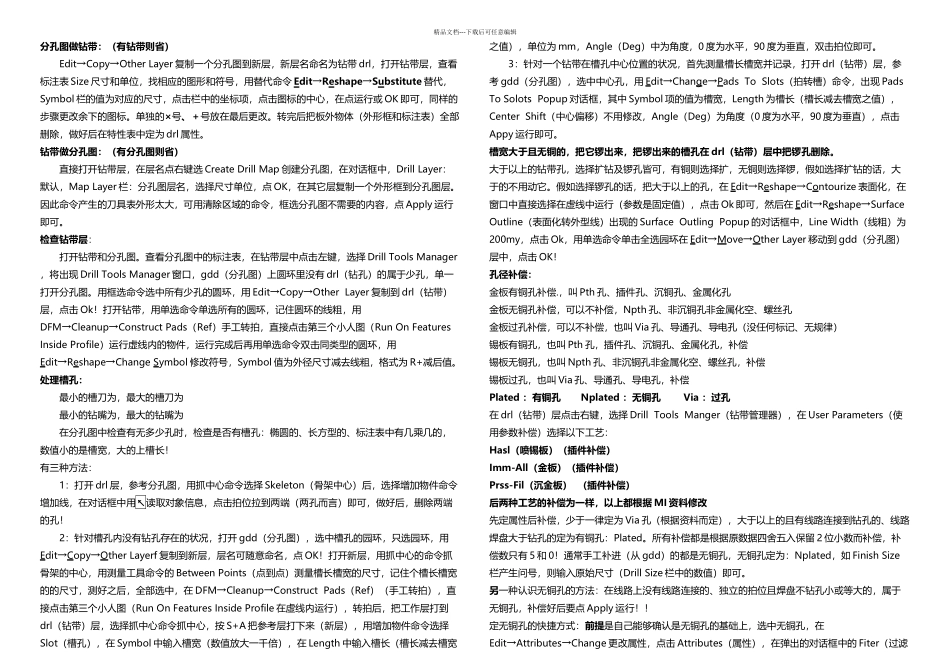

CAM工程设计之GENESIS基础步骤_第2页
2/12

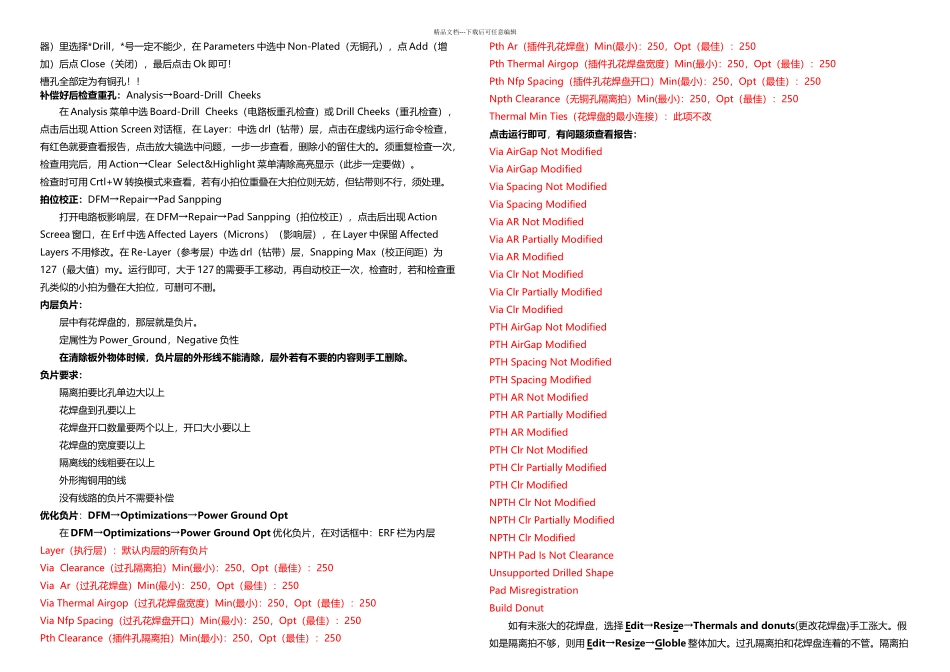

CAM工程设计之GENESIS基础步骤_第3页
3/12
精品文档---下载后可任意编辑在 File→Create(创建),弹出 Create Entity Popup 对话框,其中 Entity Name(输入料号)输入厂内料号,Database(文件库名),双击可获得,为固定的!点击 Ok 确定即可!导入文件:双击料号,进入 Engineering Toolkit 窗口导入资料、查看并更正错误:首先查看层,若出现细线或出现大块的图案为 D 码有问题!必须在 Rep 层中点击右键选择 D 码学习器去修改,打开后出现 Wheel Template Editor 窗口!若确认是单位错了,就在菜单 Parms 中选择 Global 中修改单位,点击后出现 Global Parameters Popup 对话框,改了单位后点击 Ok 即可,然后 Actions 菜单中选择 Translate Wheel 执行 D 码文件,若有红色问题,则要手工修改,选中问题点击 Sym:,确认形状,输入对应的参数,点击 Ok 即可,完成此动作,在 File 中选 Closs 关闭文件。用同样的方法一层一层的修改其它问题层,改完后最后修改 drl 钻带文件。首先确认尺寸,然后在Rep 层右键打开 D 码学习器去修改,确认单位,若有问题则同上方法修改,然后再查看有否连孔,若有则是格式不对,再查看孔位是否很散,若有则是省零格式错误。常用的几种格式:英制inch、mil 有:2:3 2:4 2:.5 3:5公制 mm 有:3:3 4:4 在钻带层(drl)点击右键选择 Aview Ascii 查看文字档,看最长的坐标,数 X、Y 有几位数,看坐标如有八位数则用和去修改,在钻带层点击 Parameters 中选 Numberef Fromat 修改小数格式,坐标单位同时跟小数格式一改,同时钻带单位也要和坐标单位一致!省零格式:Leading 前省零,None 不省零,Trailing 后省零。Gerber 格式通常是前省零,钻带格式通常是后省零。层命名、排序、定属性:改完后点击 Ok 即可,所有格式改完后,打开所有层,执行进去。执行后,打开 Job Matrix 特性表命名层名art001 代表顶层线路。在 Layer 中命名 gtlart002 代表底层线路。在 Layer 中命名 gbldd001 代表分孔图。在 Layer 中命名 gddsm001 代表顶层绿油,在 Layer 中命名 gtssm002 代表底层绿油。在 Layer 中命名 gbsssb00 代表底层文字。在 Layer 中命名 gbosst00 代表顶层文字,在 Layer 中命名 gtodrl00 代表钻带,在 Layer 中命名 drl命名规则只能小写,不能重名,通常双面板都在 6-8 层之间,命名完成后排序,先排顶层文字 gto,用 Edit 菜单中的...
