CCD靶面尺寸划分

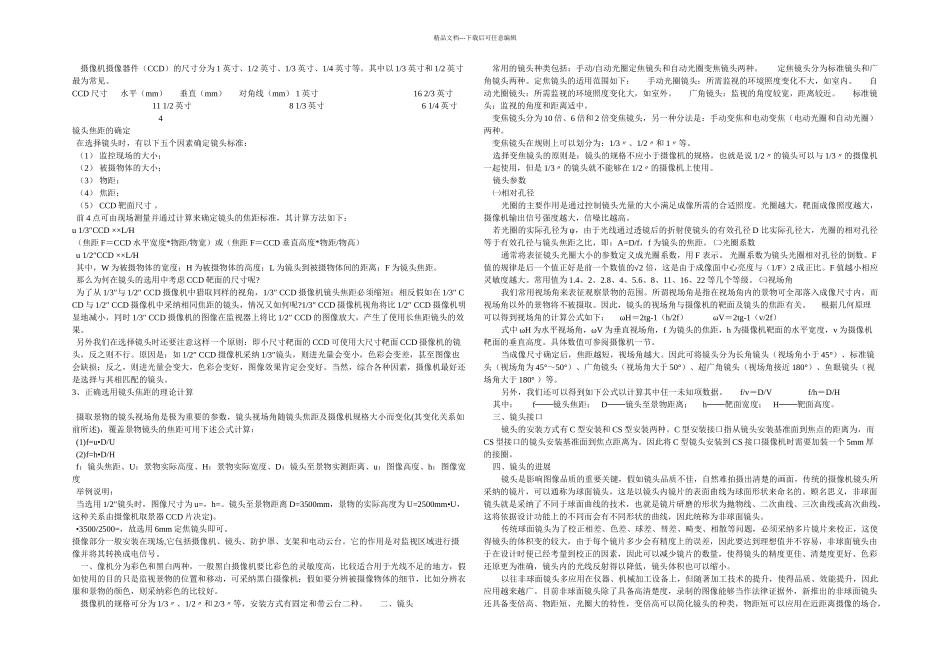

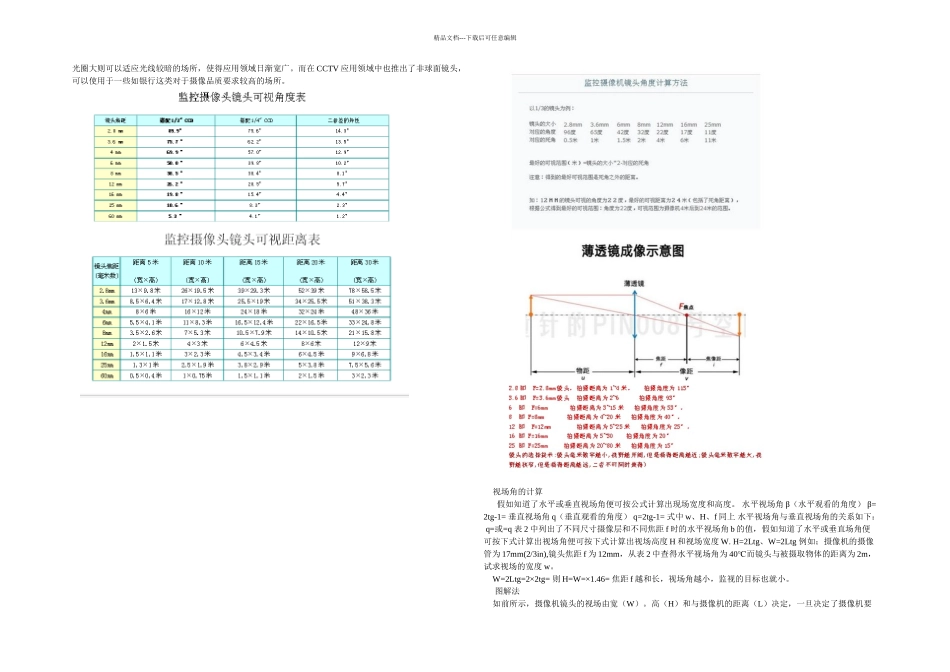

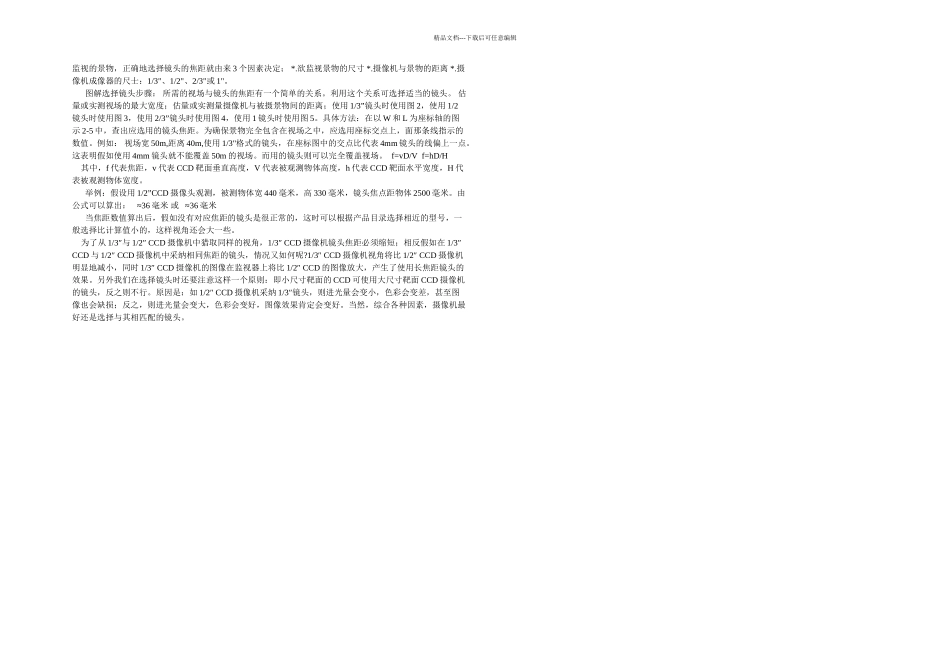

精品文档---下载后可任意编辑 摄像机摄像器件（CCD）的尺寸分为 1 英寸、1/2 英寸、1/3 英寸、1/4 英寸等。其中以 1/3 英寸和 1/2 英寸最为常见。 CCD 尺寸 水平（mm） 垂直（mm） 对角线（mm） 1 英寸 16 2/3 英寸 11 1/2 英寸 8 1/3 英寸 6 1/4 英寸 4 镜头焦距的确定 在选择镜头时，有以下五个因素确定镜头标准： （1） 监控现场的大小； （2） 被摄物体的大小； （3） 物距； （4） 焦距； （5） CCD 靶面尺寸 。 前 4 点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下： u 1/3″CCD ××L/H （焦距 F＝CCD 水平宽度*物距/物宽）或（焦距 F＝CCD 垂直高度*物距/物高） u 1/2″CCD ××L/H 其中，W 为被摄物体的宽度；H 为被摄物体的高度；L 为镜头到被摄物体间的距离；F 为镜头焦距。 那么为何在镜头的选用中考虑 CCD 靶面的尺寸呢? 为了从 1/3″与 1/2″ CCD 摄像机中猎取同样的视角，1/3″ CCD 摄像机镜头焦距必须缩短；相反假如在 1/3″ CCD 与 1/2″ CCD 摄像机中采纳相同焦距的镜头，情况又如何呢?1/3″ CCD 摄像机视角将比 1/2″ CCD 摄像机明显地减小，同时 1/3″ CCD 摄像机的图像在监视器上将比 1/2″ CCD 的图像放大，产生了使用长焦距镜头的效果。 另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的 CCD 可使用大尺寸靶面 CCD 摄像机的镜头，反之则不行。原因是：如 1/2″ CCD 摄像机采纳 1/3″镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。当然，综合各种因素，摄像机最好还是选择与其相匹配的镜头。3、正确选用镜头焦距的理论计算 摄取景物的镜头视场角是极为重要的参数，镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算： (1)f=u•D/U (2)f=h•D/H f：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度 举例说明： 当选用 1/2″镜头时，图像尺寸为 u=，h=。镜头至景物距离 D=3500mm，景物的实际高度为 U=2500mm•U，这种关系由摄像机取景器 CCD 片决定)。 •3500/2500=，故选用 6mm 定焦镜头即可。 摄像部分一般安装在现场,它包括摄像机、镜头、防护罩、支架和电动云台。它的作用是对监视区域进行摄像并将其...
