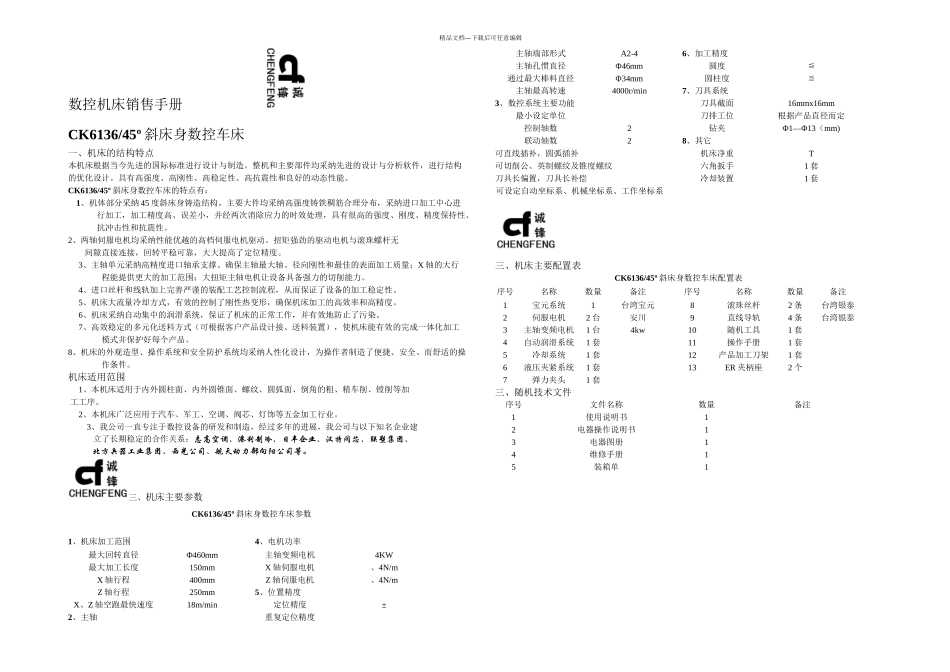

精品文档---下载后可任意编辑 数控机床销售手册CK6136/45º 斜床身数控车床一、机床的结构特点本机床根据当今先进的国际标准进行设计与制造。整机和主要部件均采纳先进的设计与分析软件，进行结构的优化设计。具有高强度、高刚性、高稳定性、高抗震性和良好的动态性能。CK6136/45º 斜床身数控车床的特点有： 1、机体部分采纳 45 度斜床身铸造结构。主要大件均采纳高强度铸铁稠筋合理分布，采纳进口加工中心进行加工，加工精度高、误差小，并经两次消除应力的时效处理，具有很高的强度、刚度、精度保持性、抗冲击性和抗震性。2、两轴伺服电机均采纳性能优越的高档伺服电机驱动。扭矩强劲的驱动电机与滚珠螺杆无 间隙直接连接，回转平稳可靠，大大提高了定位精度。 3、主轴单元采纳高精度进口轴承支撑。确保主轴最大轴、径向刚性和最佳的表面加工质量；X 轴的大行程能提供更大的加工范围；大扭矩主轴电机让设备具备强力的切削能力。 4、进口丝杆和线轨加上完善严谨的装配工艺控制流程，从而保证了设备的加工稳定性。 5、机床大流量冷却方式，有效的控制了刚性热变形，确保机床加工的高效率和高精度。 6、机床采纳自动集中的润滑系统，保证了机床的正常工作，并有效地防止了污染。 7、高效稳定的多元化送料方式（可根据客户产品设计接、送料装置），使机床能有效的完成一体化加工模式并保护好每个产品。8、机床的外观造型、操作系统和安全防护系统均采纳人性化设计，为操作者制造了便捷、安全、而舒适的操作条件。机床适用范围 1、本机床适用于内外圆柱面、内外圆锥面、螺纹、圆弧面、倒角的粗、精车削、镗削等加 工工序。 2、本机床广泛应用于汽车、军工、空调、阀芯、灯饰等五金加工行业。 3、我公司一直专注于数控设备的研发和制造，经过多年的进展，我公司与以下知名企业建 立了长期稳定的合作关系：志高空调、港利制冷、日丰企业、汉特阀芯、联塑集团、 北方兵器工业集团、西光公司、航天动力部向阳公司等。三、机床主要参数CK6136/45º 斜床身数控车床参数1、机床加工范围4、电机功率最大回转直径Φ460mm主轴变频电机4KW最大加工长度150mmX 轴伺服电机、4N/mX 轴行程400mmZ 轴伺服电机、4N/mZ 轴行程250mm5、位置精度X、Z 轴空跑最快速度18m/min定位精度±2、主轴重复定位精度主轴端部形式A2-46、加工精度主轴孔惯直径Φ46mm圆度≦通过最大棒料直径Φ34mm圆柱度≦主轴最高转速4000r/min7、刀具系统3、数控系统主要功...
