CMOS射频集成电路片上ESD防护研究的开题报告

CMOS射频集成电路片上ESD防护研究的开题报告_第1页
1/2

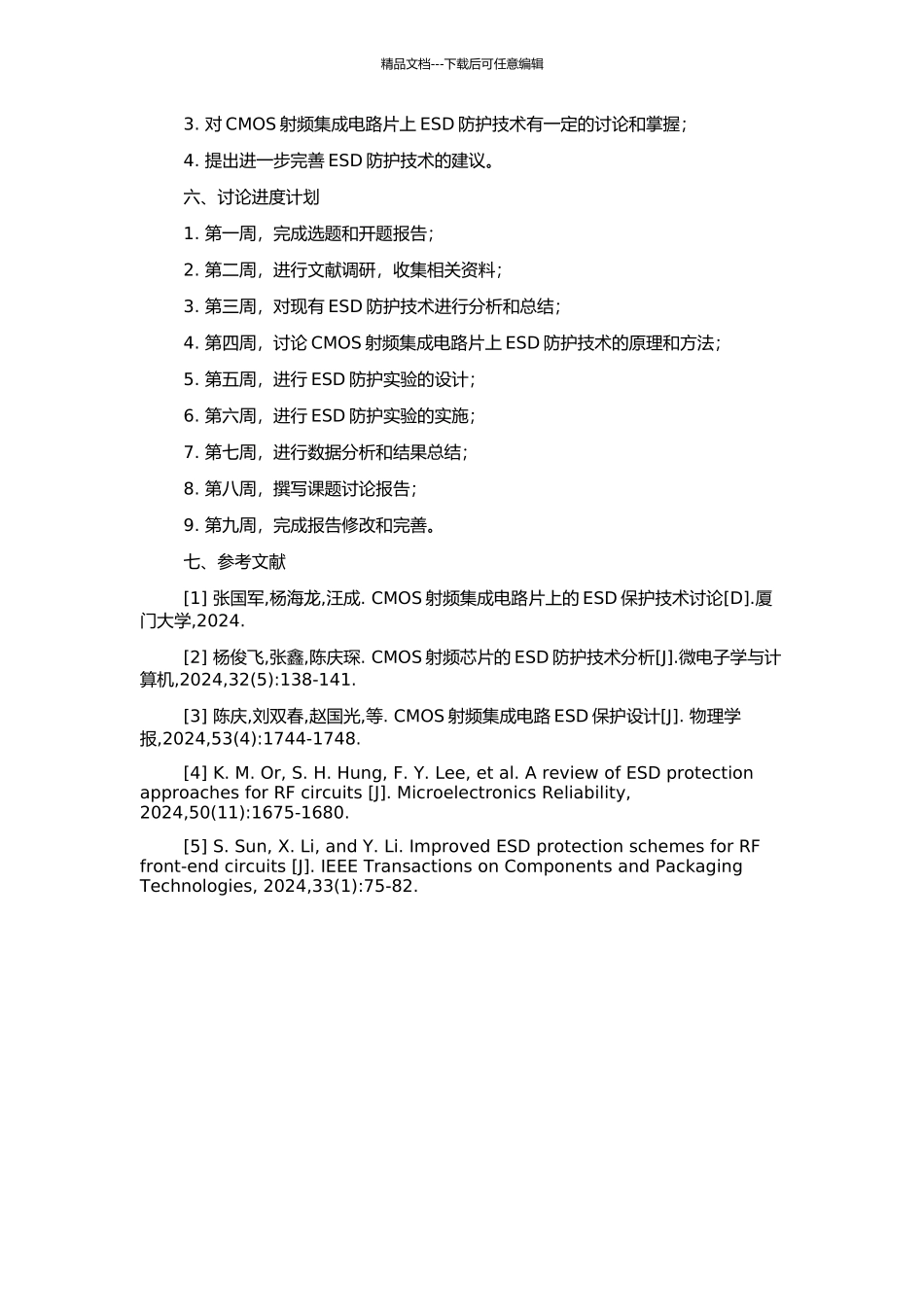

CMOS射频集成电路片上ESD防护研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑CMOS 射频集成电路片上 ESD 防护讨论的开题报告开题报告题目:CMOS 射频集成电路片上 ESD 防护讨论一、讨论背景随着现代通信技术的快速进展,射频集成电路已经成为了各种无线设备的核心组成部分。CMOS 射频集成电路由于其低功耗、低成本等优势,正在逐步替代传统的GaAs 和 SiGe 工艺。然而,CMOS 射频集成电路与传统的数字电路相比,有着更高的要求。其中,ESD(Electro Static Discharge)防护尤为重要,假如没有良好的ESD 防护,会导致芯片受到损坏或性能下降,最终影响设备的整体性能。二、讨论目的本课题旨在讨论 CMOS 射频集成电路片上的 ESD 防护技术,主要目的包括:1. 了解 CMOS 射频集成电路的工作原理,理解 ESD 的概念和危害;2. 讨论现有的 ESD 防护技术,分析其优缺点;3. 讨论 CMOS 射频集成电路片上 ESD 防护技术的原理和方法;4. 开展 ESD 防护实验,验证不同防护技术的效果;5. 提出进一步完善 ESD 防护技术的建议。三、讨论内容1. CMOS 射频集成电路的工作原理及 ESD 的概念和危害2. 现有 ESD 防护技术的分析3. CMOS 射频集成电路片上 ESD 防护技术的原理和方法4. ESD 防护实验设计和实验结果分析5. 进一步完善 ESD 防护技术的建议四、讨论方法1. 文献调研法:查找相关文献资料,对现有 ESD 防护技术进行分析和归纳。2. 理论分析法:结合文献资料和理论计算,对 CMOS 射频集成电路片上 ESD 防护技术进行讨论和探讨。3. 实测实验法:设计和开展 ESD 防护实验,验证不同防护技术的效果。五、预期成果1. 对 CMOS 射频集成电路的 ESD 防护有更深刻的理解;2. 对现有 ESD 防护技术的分析和总结;精品文档---下载后可任意编辑3. 对 CMOS 射频集成电路片上 ESD 防护技术有一定的讨论和掌握;4. 提出进一步完善 ESD 防护技术的建议。六、讨论进度计划1. 第一周,完成选题和开题报告;2. 第二周,进行文献调研,收集相关资料;3. 第三周,对现有 ESD 防护技术进行分析和总结;4. 第四周,讨论 CMOS 射频集成电路片上 ESD 防护技术的原理和方法;5. 第五周,进行 ESD 防护实验的设计;6. 第六周,进行 ESD 防护实验的实施;7. 第七周,进行数据分析和结果总结;8. 第八周,撰写课题讨论报告;9. 第九周,完成报告修改和完善。七、参考文献[1] 张国军,杨海龙,汪成. CMOS 射频集成电路片上的 ESD 保护...
