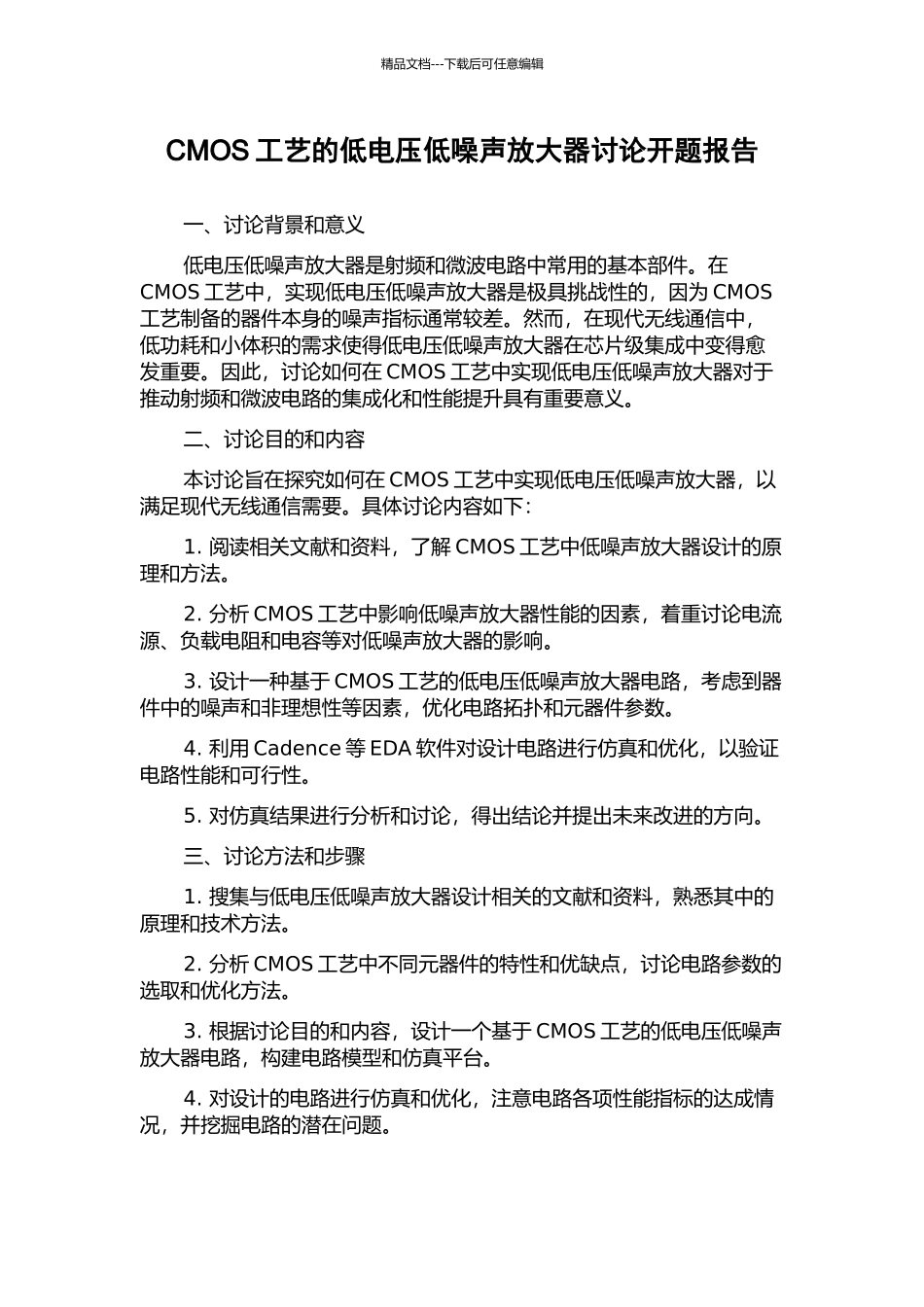

CMOS工艺的低电压低噪声放大器研究开题报告_第1页
1/2

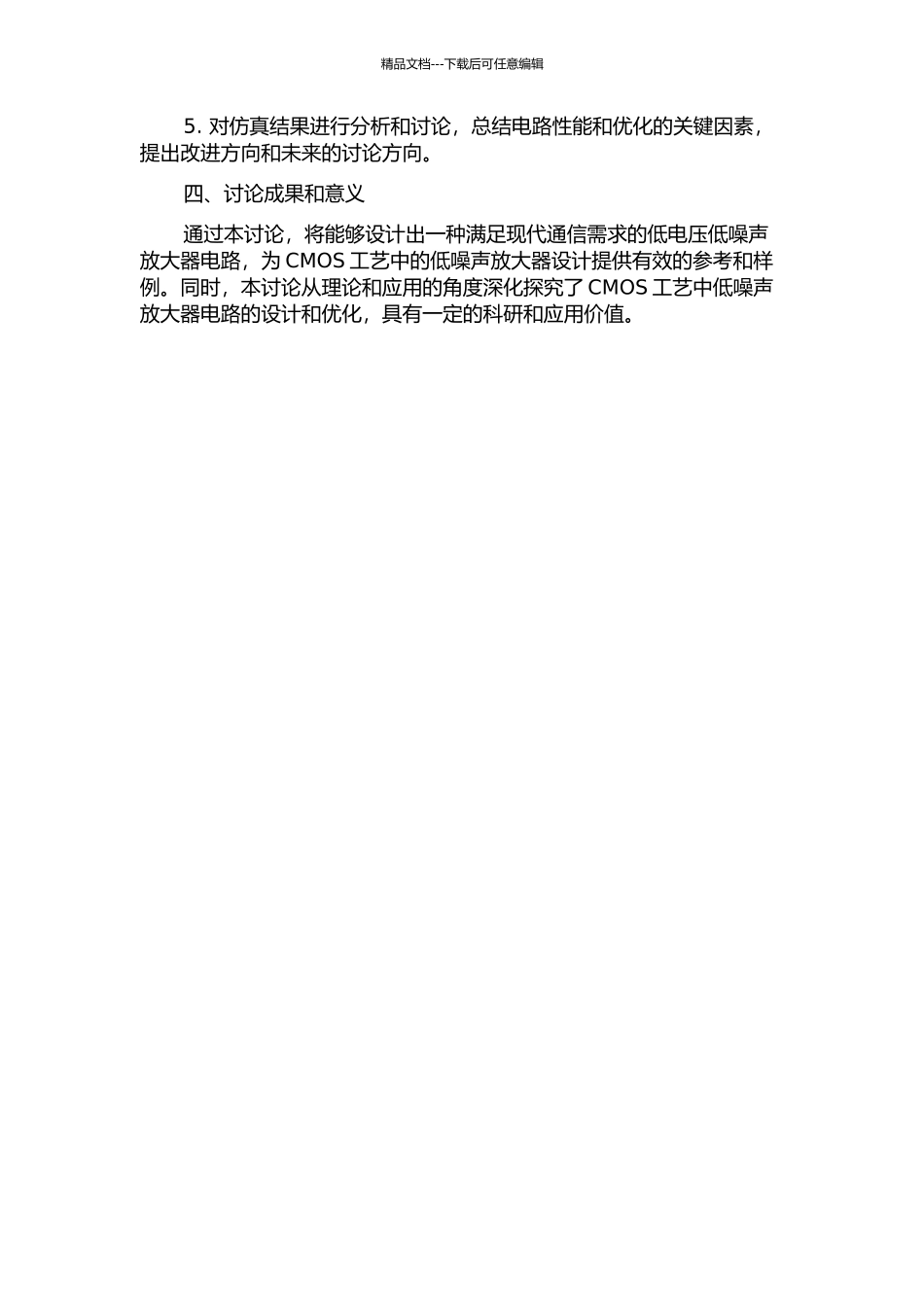

CMOS工艺的低电压低噪声放大器研究开题报告_第2页
2/2
精品文档---下载后可任意编辑CMOS 工艺的低电压低噪声放大器讨论开题报告一、讨论背景和意义低电压低噪声放大器是射频和微波电路中常用的基本部件。在CMOS 工艺中,实现低电压低噪声放大器是极具挑战性的,因为 CMOS工艺制备的器件本身的噪声指标通常较差。然而,在现代无线通信中,低功耗和小体积的需求使得低电压低噪声放大器在芯片级集成中变得愈发重要。因此,讨论如何在 CMOS 工艺中实现低电压低噪声放大器对于推动射频和微波电路的集成化和性能提升具有重要意义。二、讨论目的和内容本讨论旨在探究如何在 CMOS 工艺中实现低电压低噪声放大器,以满足现代无线通信需要。具体讨论内容如下:1. 阅读相关文献和资料,了解 CMOS 工艺中低噪声放大器设计的原理和方法。2. 分析 CMOS 工艺中影响低噪声放大器性能的因素,着重讨论电流源、负载电阻和电容等对低噪声放大器的影响。3. 设计一种基于 CMOS 工艺的低电压低噪声放大器电路,考虑到器件中的噪声和非理想性等因素,优化电路拓扑和元器件参数。4. 利用 Cadence 等 EDA 软件对设计电路进行仿真和优化,以验证电路性能和可行性。5. 对仿真结果进行分析和讨论,得出结论并提出未来改进的方向。三、讨论方法和步骤1. 搜集与低电压低噪声放大器设计相关的文献和资料,熟悉其中的原理和技术方法。2. 分析 CMOS 工艺中不同元器件的特性和优缺点,讨论电路参数的选取和优化方法。3. 根据讨论目的和内容,设计一个基于 CMOS 工艺的低电压低噪声放大器电路,构建电路模型和仿真平台。4. 对设计的电路进行仿真和优化,注意电路各项性能指标的达成情况,并挖掘电路的潜在问题。精品文档---下载后可任意编辑5. 对仿真结果进行分析和讨论,总结电路性能和优化的关键因素,提出改进方向和未来的讨论方向。四、讨论成果和意义通过本讨论,将能够设计出一种满足现代通信需求的低电压低噪声放大器电路,为 CMOS 工艺中的低噪声放大器设计提供有效的参考和样例。同时,本讨论从理论和应用的角度深化探究了 CMOS 工艺中低噪声放大器电路的设计和优化,具有一定的科研和应用价值。
