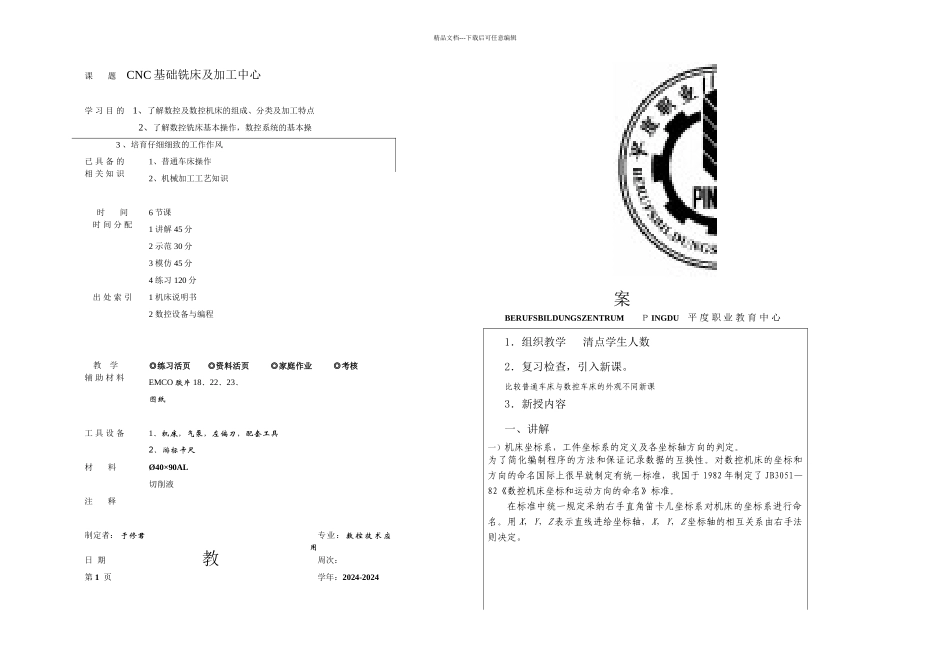

精品文档---下载后可任意编辑 课题CNC 基础铣床及加工中心 学 习 目 的1、了解数控及数控机床的组成、分类及加工特点2、了解数控铣床基本操作,数控系统的基本操 3 、培育仔细细致的工作作风 已 具 备 的 相 关 知 识1、普通车床操作2、机械加工工艺知识 时间 时 间 分 配6 节课1 讲解 45 分2 示范 30 分3 模仿 45 分4 练习 120 分 出 处 索 引1 机床说明书2 数控设备与编程 教学 辅 助 材 料◎练习活页 ◎资料活页 ◎家庭作业 ◎考核EMCO 胶片 18、22、23、图纸 工 具 设 备1、机床,气泵,左偏刀,配套工具2、游标卡尺 材料Ø40×90AL切削液 注释 制定者: 于修君教 专业:数控技术应用 日 期周次: 第 1 页学年:2024-2024案BERUFSBILDUNGSZENTRUM P INGDU 平 度 职 业 教 育 中 心1.组织教学 清点学生人数2.复习检查,引入新课。比较普通车床与数控车床的外观不同新课3.新授内容一、讲解一)机床坐标系,工件坐标系的定义及各坐标轴方向的判定。为了简化编制程序的方法和保证记录数据的互换性。对数控机床的坐标和方向的命名国际上很早就制定有统一标准,我国于 1982 年制定了 JB3051—82《数控机床坐标和运动方向的命名》标准。在标准中统一规定采纳右手直角笛卡儿坐标系对机床的坐标系进行命名。用 X,Y,Z 表示直线进给坐标轴,X,Y,Z 坐标轴的相互关系由右手法则决定。精品文档---下载后可任意编辑围绕 X,Y,Z 轴旋转的圆周进给坐标轴分别用 A,B,C 表示,根据右手螺旋定则确定+A,+B,+C 的方向,如图所示。数控机床的进给运动,有的由主轴带动刀具运动来实现,有的由工作台带着工件运动来实现。通常在编程时,不论机床在加工中是刀具移动,还是被加工工件移动,都一律假定被加工工件相对静止不动,而刀具在移动,并规定刀具远离工件的方向作为坐标的正方向 Z 轴与主轴轴线重合,刀具远离工件的方向为正方向(+Z);X 轴垂直于 Z 轴,并平行于工件的装卡面,假如为单立柱铣床,面对刀具主轴向立柱方向看,其右运动的方向为 X 轴的正方向(+X);Y 轴可根据已选定的 X 轴和 Z 轴按右手法则来确定, 制定者: 于修君教学过程专业:数控技术应用 日 期周次:第页学年:2024-2024BERUFSBILDUNGSZENTRUM P INGDU 平 度 职 业 教 育 中 心二)数控机床的组成数控机床由计算机数控系统和机床本体两部分组成。计算机数控系...
