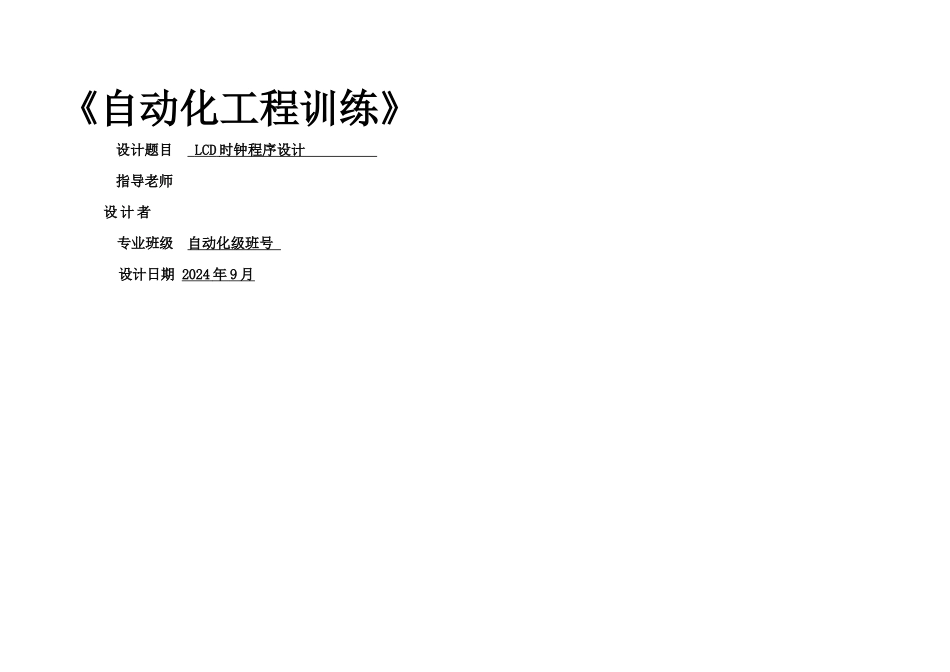

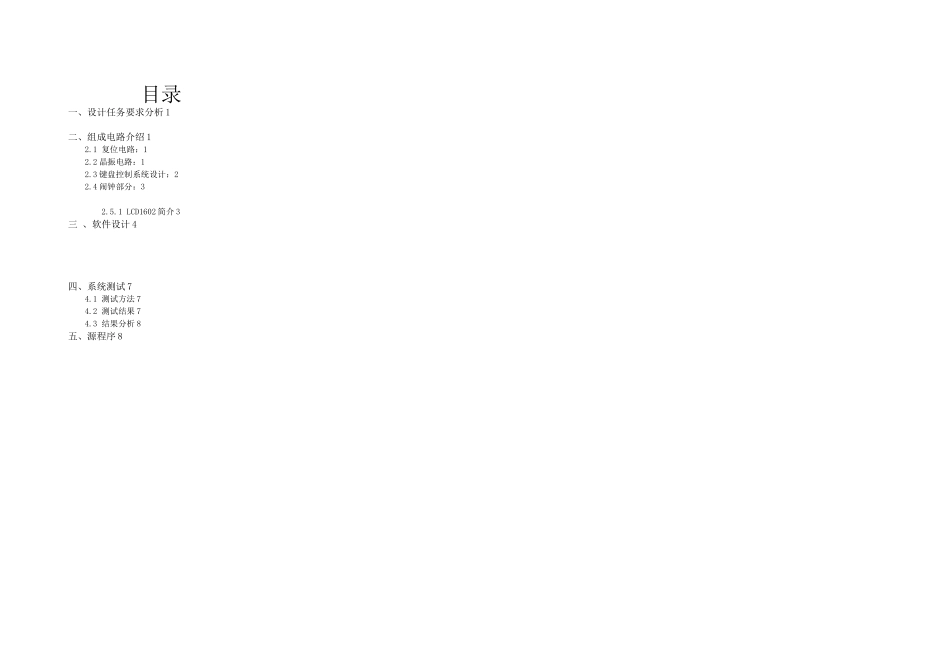

《自动化工程训练》设计题目 LCD 时钟程序设计 指导老师 设 计 者 专业班级 自动化级班号 设计日期 2024 年 9 月 目录一、设计任务要求分析 1二、组成电路介绍 12.1 复位电路：12.2 晶振电路：12.3 键盘控制系统设计：22.4 闹钟部分：32.5.1 LCD1602 简介 3三 、软件设计 4四、系统测试 74.1 测试方法 74.2 测试结果 74.3 结果分析 8五、源程序 8一、设计任务要求分析本设计要实现的功能是：实时显示当前的时钟，并且可以设定闹铃，以蜂鸣器鸣响 5 秒的方式作为闹铃。设计总体方案及其方案论证 根据系统的设计功能所要求的，液晶显示电子时钟原理图如图所示。液晶显示电子时钟原理图 本系统以 AT89C51 单片机为核心，该单片机可把数据进行处理，从而把数据传输到显示模块 LCD1602 液晶显示器，实现时间及日期的显示。以 LCD 液晶显示器为显示模块，把单片机传来的数据显示出来，并且显示多样化，还可以对时间和日期进行设置，主要靠按键来实现。二、组成电路介绍 复位电路：复位电路复位电路有两种方式：上电复位和按钮复位，我们主要用按钮复位方式。如图所示：2.2 晶振电路：晶振电路如图所示：晶振模块原理图选取原则：电容选取 22pF，晶振为 12MHz。1） 电源：AT89S51 单片机的供电电源是 5V 的直流电。2） EA 非/Vpp 脚：我们没有用外部扩展 ROM,因此 EA 非/Vpp 为高电平，即接+5V 电源。键盘控制系统设计：按键需要 4 个，分别实现为时间调整、时间的加、时间的减、闹钟调整四个功能。用单片机的 4 个 I/O 口接收控制信号，其电路如图所示：按键调时电路通过控制键来控制所要调节的是时、分、还是秒。在控制键按下后 LCD 中会在相应的位置出现光标，这时在通过加数键或减数键来控制时分秒的加或减。在调闹钟键按下后 LCD 中也会在相应的位置出现光标，这时也通过加数键或减数键来设置闹钟。闹钟部分：闹钟部分主要由蜂鸣器，三极管，电阻组成。其电路图如图所示：精品文档---下载后可任意编辑闹钟电路当单片机的 P1^5 接口输出为高电平常，蜂鸣器响，当输出为低电平常，蜂鸣器停止。显示电路设计 LCD1602 简介LCD1602 液晶也叫 1602 字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块，它有若干个 5X7 或者 5X11 等点阵字符位组成，每个点阵字符位都可以显示一个字符。每位之间有一个点距的间隔，每行之间也有也有间隔，起到了字符间距...
