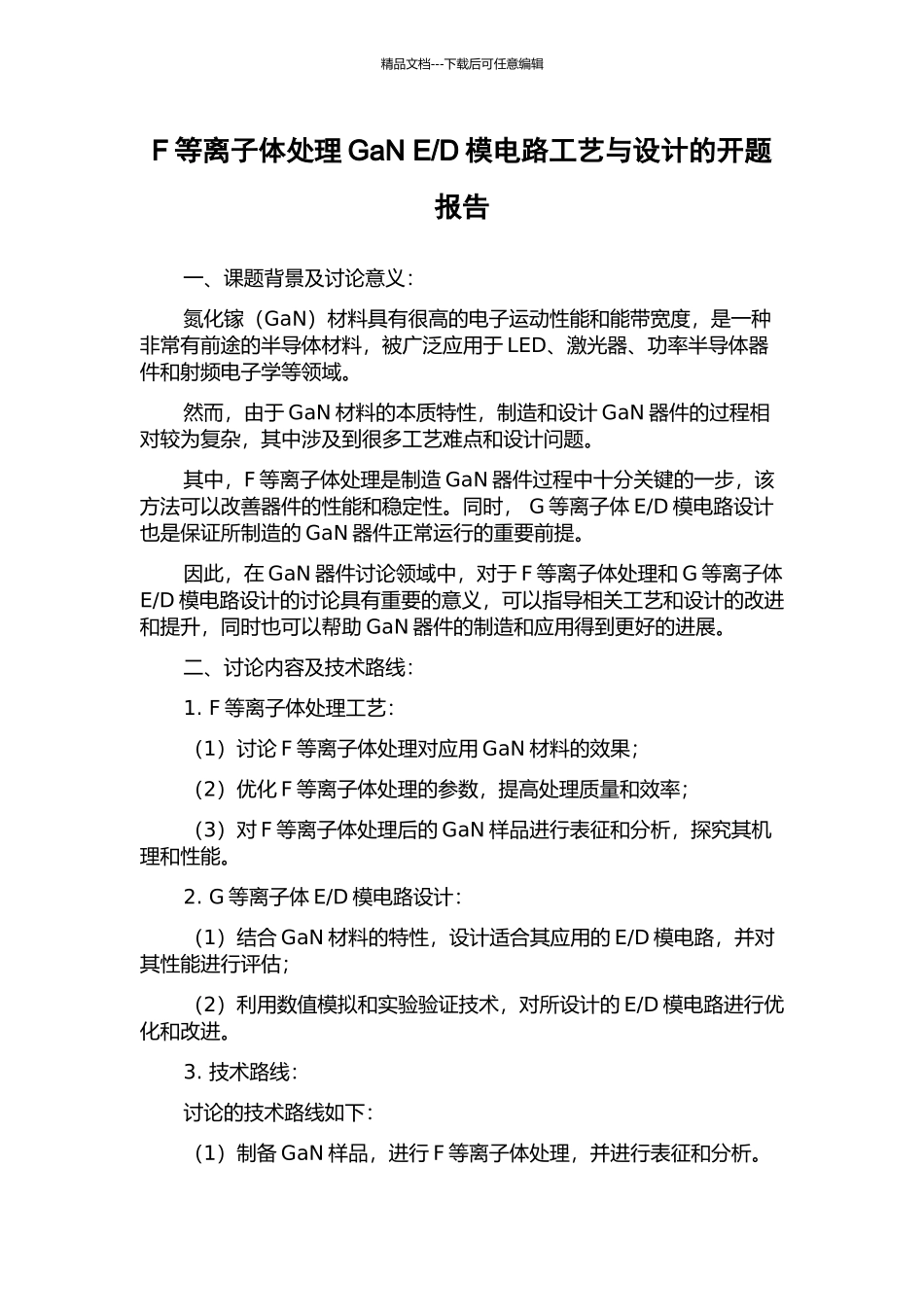

精品文档---下载后可任意编辑F 等离子体处理 GaN E/D 模电路工艺与设计的开题报告一、课题背景及讨论意义：氮化镓（GaN）材料具有很高的电子运动性能和能带宽度，是一种非常有前途的半导体材料，被广泛应用于 LED、激光器、功率半导体器件和射频电子学等领域。然而，由于 GaN 材料的本质特性，制造和设计 GaN 器件的过程相对较为复杂，其中涉及到很多工艺难点和设计问题。其中，F 等离子体处理是制造 GaN 器件过程中十分关键的一步，该方法可以改善器件的性能和稳定性。同时， G 等离子体 E/D 模电路设计也是保证所制造的 GaN 器件正常运行的重要前提。因此，在 GaN 器件讨论领域中，对于 F 等离子体处理和 G 等离子体E/D 模电路设计的讨论具有重要的意义，可以指导相关工艺和设计的改进和提升，同时也可以帮助 GaN 器件的制造和应用得到更好的进展。二、讨论内容及技术路线：1. F 等离子体处理工艺：（1）讨论 F 等离子体处理对应用 GaN 材料的效果；（2）优化 F 等离子体处理的参数，提高处理质量和效率；（3）对 F 等离子体处理后的 GaN 样品进行表征和分析，探究其机理和性能。2. G 等离子体 E/D 模电路设计：（1）结合 GaN 材料的特性，设计适合其应用的 E/D 模电路，并对其性能进行评估；（2）利用数值模拟和实验验证技术，对所设计的 E/D 模电路进行优化和改进。3. 技术路线：讨论的技术路线如下：（1）制备 GaN 样品，进行 F 等离子体处理，并进行表征和分析。精品文档---下载后可任意编辑（2）设计 GaN 器件的 E/D 模电路，并进行性能评估和优化。（3）结合实验和数值模拟，探究 F 等离子体处理和 G 等离子体 E/D模电路设计的机理和性能。（4）总结讨论结果，提出相关的工艺和设计指导意见。三、预期讨论成果：（1）建立了适合 F 等离子体处理 GaN 材料的工艺流程，提高了其处理效率和质量。（2）设计出了适合 GaN 器件应用的 E/D 模电路，对其性能进行了评估和优化。（3）深化探究了 F 等离子体处理和 G 等离子体 E/D 模电路设计的机理和性能，为相关工艺和设计的改进提供了指导意见。
