EMC电源谐波整改

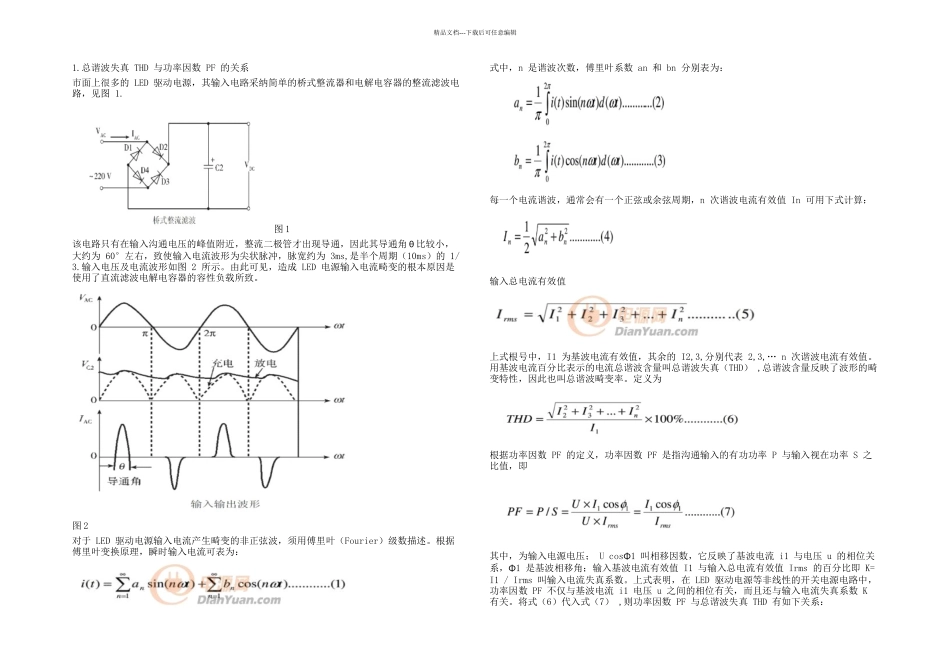

EMC电源谐波整改_第1页
1/6

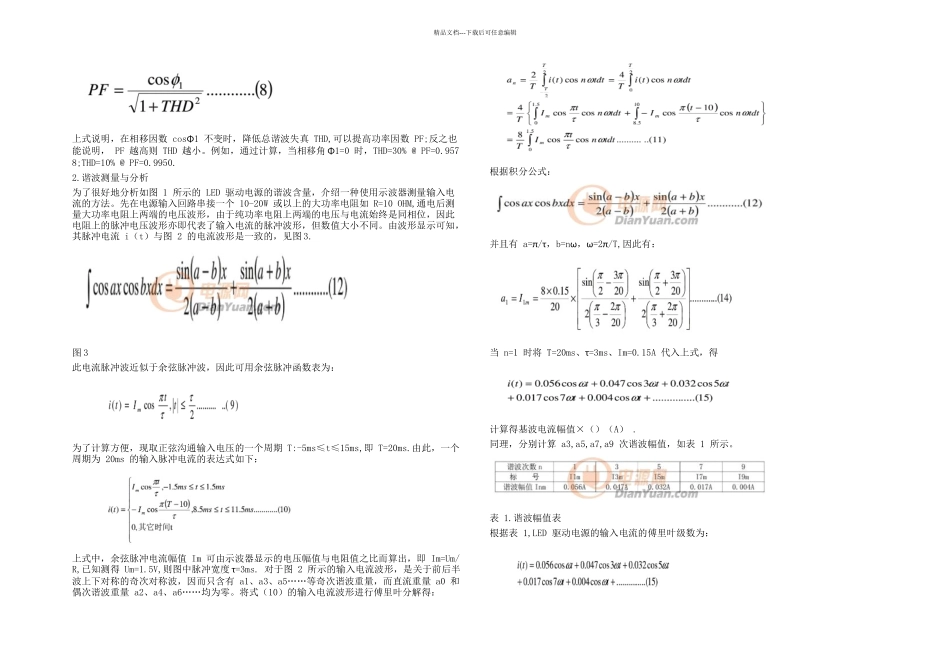

EMC电源谐波整改_第2页
2/6

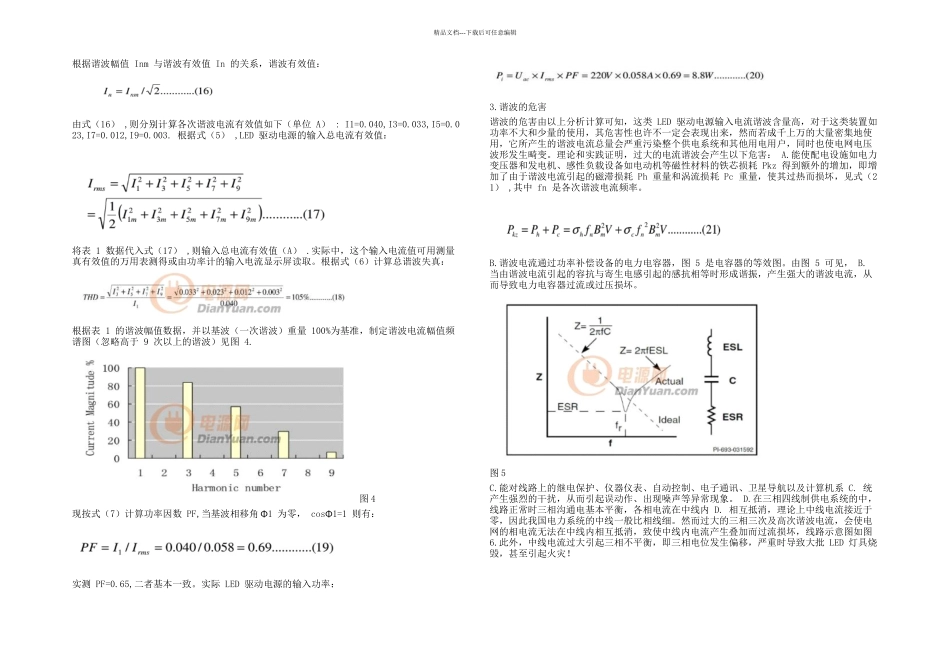

EMC电源谐波整改_第3页
3/6
精品文档---下载后可任意编辑1.总谐波失真 THD 与功率因数 PF 的关系市面上很多的 LED 驱动电源,其输入电路采纳简单的桥式整流器和电解电容器的整流滤波电路,见图 1.图 1该电路只有在输入沟通电压的峰值附近,整流二极管才出现导通,因此其导通角 θ 比较小,大约为 60°左右,致使输入电流波形为尖状脉冲,脉宽约为 3ms,是半个周期(10ms)的 1/3.输入电压及电流波形如图 2 所示。由此可见,造成 LED 电源输入电流畸变的根本原因是使用了直流滤波电解电容器的容性负载所致。图 2对于 LED 驱动电源输入电流产生畸变的非正弦波,须用傅里叶(Fourier)级数描述。根据傅里叶变换原理,瞬时输入电流可表为:式中,n 是谐波次数,傅里叶系数 an 和 bn 分别表为:每一个电流谐波,通常会有一个正弦或余弦周期,n 次谐波电流有效值 In 可用下式计算:输入总电流有效值上式根号中,I1 为基波电流有效值,其余的 I2,3,分别代表 2,3,… n 次谐波电流有效值。用基波电流百分比表示的电流总谐波含量叫总谐波失真(THD) ,总谐波含量反映了波形的畸变特性,因此也叫总谐波畸变率。定义为根据功率因数 PF 的定义,功率因数 PF 是指沟通输入的有功功率 P 与输入视在功率 S 之比值,即其中,为输入电源电压; U cosΦ1 叫相移因数,它反映了基波电流 i1 与电压 u 的相位关系,Φ1 是基波相移角;输入基波电流有效值 I1 与输入总电流有效值 Irms 的百分比即 K=I1 / Irms 叫输入电流失真系数。上式表明,在 LED 驱动电源等非线性的开关电源电路中,功率因数 PF 不仅与基波电流 i1 电压 u 之间的相位有关,而且还与输入电流失真系数 K 有关。将式(6)代入式(7) ,则功率因数 PF 与总谐波失真 THD 有如下关系:精品文档---下载后可任意编辑上式说明,在相移因数 cosΦ1 不变时,降低总谐波失真 THD,可以提高功率因数 PF;反之也能说明, PF 越高则 THD 越小。例如,通过计算,当相移角 Φ1=0 时,THD=30% @ PF=0.9578;THD=10% @ PF=0.9950.2.谐波测量与分析为了很好地分析如图 1 所示的 LED 驱动电源的谐波含量,介绍一种使用示波器测量输入电流的方法。先在电源输入回路串接一个 10-20W 或以上的大功率电阻如 R=10 OHM,通电后测量大功率电阻上两端的电压波形,由于纯功率电阻上两端的电压与电流始终是同相位,因此电阻上的脉冲电压波形亦即代表了输入电流的脉冲...
