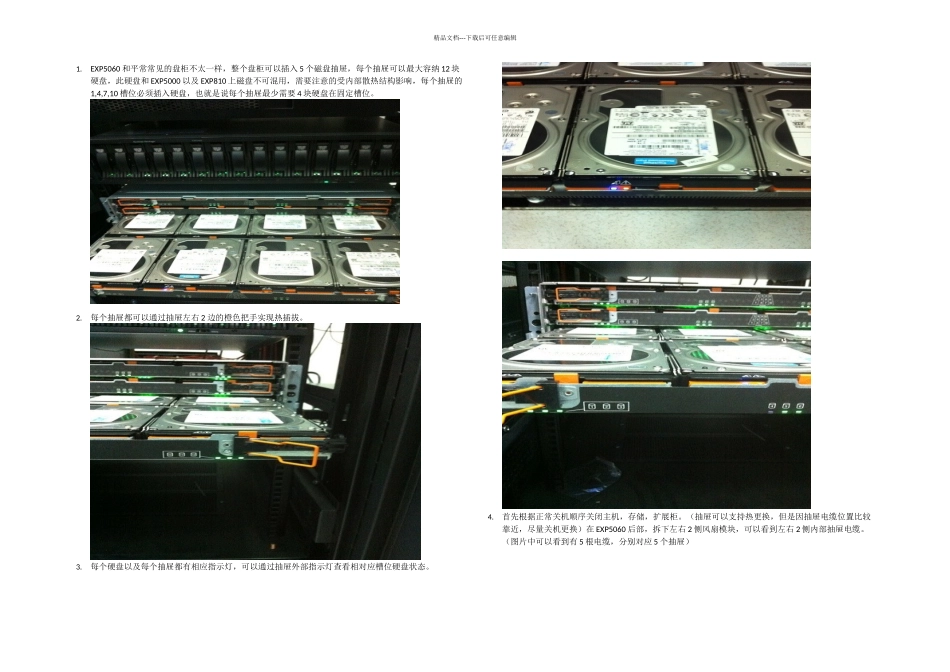

EXP更换磁盘抽屉图解_第1页
1/3

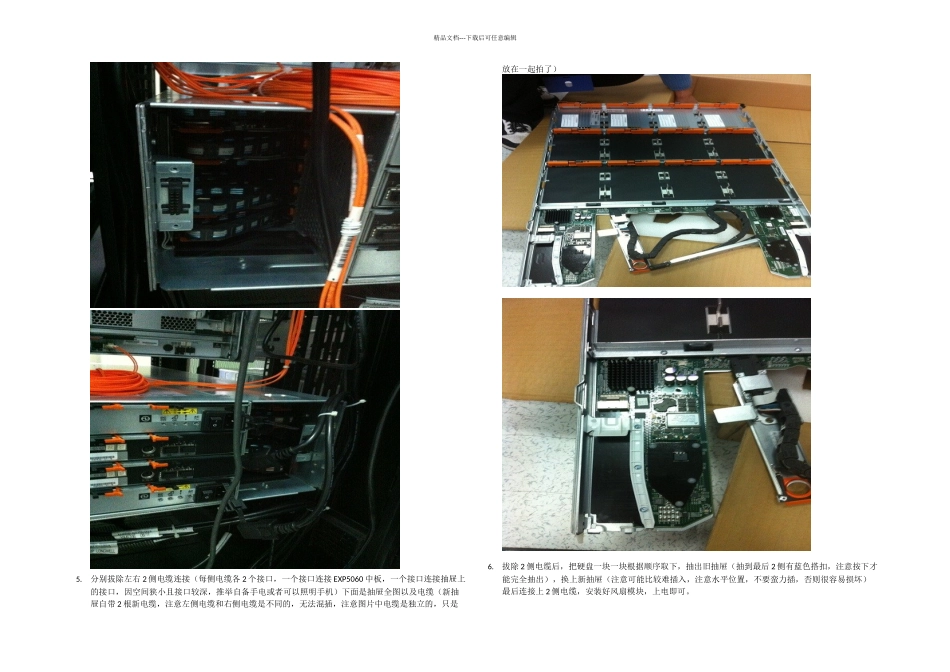

EXP更换磁盘抽屉图解_第2页
2/3
EXP更换磁盘抽屉图解_第3页
3/3
精品文档---下载后可任意编辑1.EXP5060 和平常常见的盘柜不太一样,整个盘柜可以插入 5 个磁盘抽屉,每个抽屉可以最大容纳 12 块硬盘,此硬盘和 EXP5000 以及 EXP810 上磁盘不可混用,需要注意的受内部散热结构影响,每个抽屉的1,4,7,10 槽位必须插入硬盘,也就是说每个抽屉最少需要 4 块硬盘在固定槽位。2.每个抽屉都可以通过抽屉左右 2 边的橙色把手实现热插拔。3.每个硬盘以及每个抽屉都有相应指示灯,可以通过抽屉外部指示灯查看相对应槽位硬盘状态。4.首先根据正常关机顺序关闭主机,存储,扩展柜。(抽屉可以支持热更换,但是因抽屉电缆位置比较靠近,尽量关机更换)在 EXP5060 后部,拆下左右 2 侧风扇模块,可以看到左右 2 侧内部抽屉电缆。(图片中可以看到有 5 根电缆,分别对应 5 个抽屉)精品文档---下载后可任意编辑5.分别拔除左右 2 侧电缆连接(每侧电缆各 2 个接口,一个接口连接 EXP5060 中板,一个接口连接抽屉上的接口,因空间狭小且接口较深,推举自备手电或者可以照明手机)下面是抽屉全图以及电缆(新抽屉自带 2 根新电缆,注意左侧电缆和右侧电缆是不同的,无法混插,注意图片中电缆是独立的,只是放在一起拍了)6.拔除 2 侧电缆后,把硬盘一块一块根据顺序取下,抽出旧抽屉(抽到最后 2 侧有蓝色搭扣,注意按下才能完全抽出),换上新抽屉(注意可能比较难插入,注意水平位置,不要蛮力插,否则很容易损坏)最后连接上 2 侧电缆,安装好风扇模块,上电即可。精品文档---下载后可任意编辑
