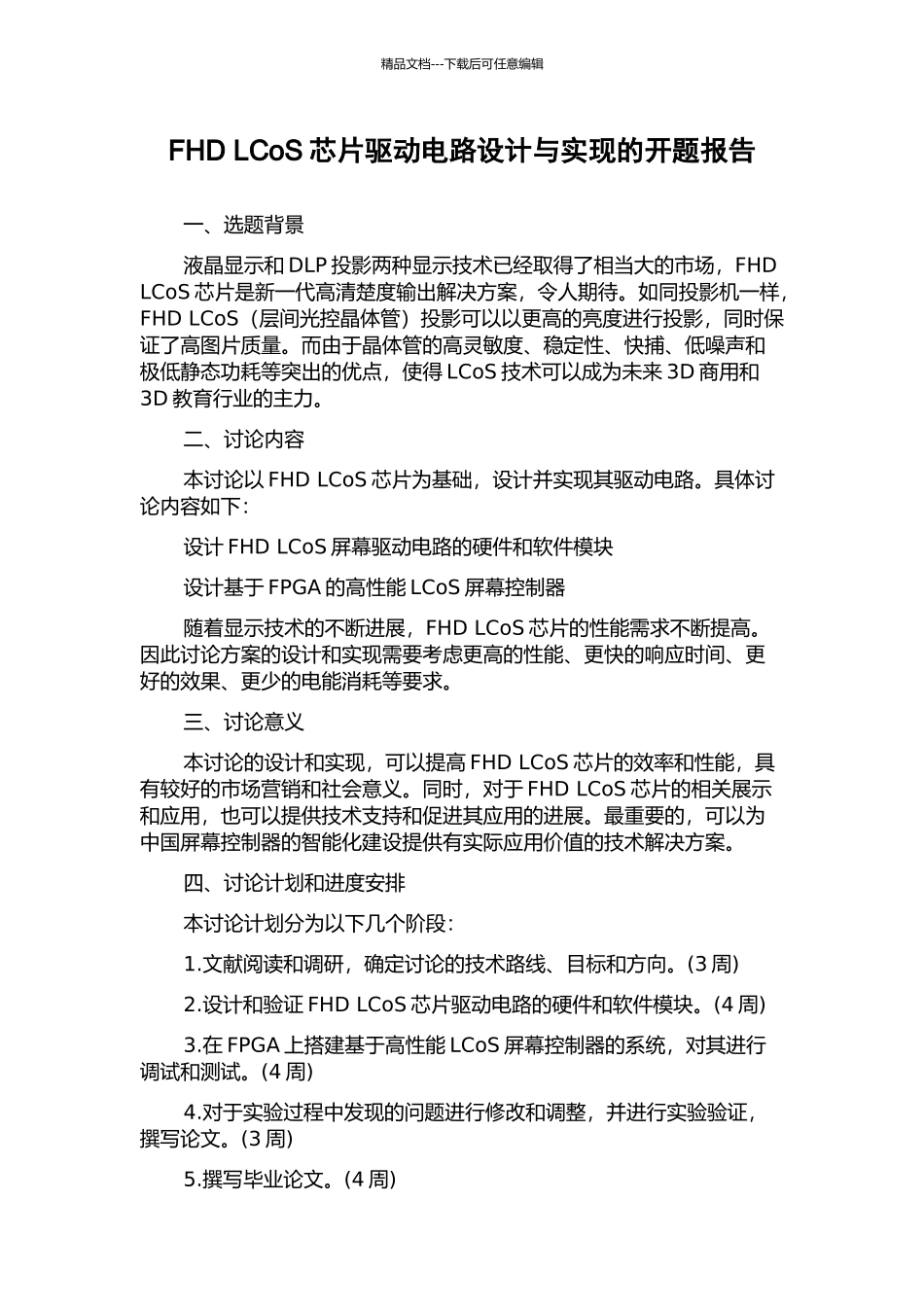

精品文档---下载后可任意编辑FHD LCoS 芯片驱动电路设计与实现的开题报告一、选题背景液晶显示和 DLP 投影两种显示技术已经取得了相当大的市场，FHD LCoS 芯片是新一代高清楚度输出解决方案，令人期待。如同投影机一样，FHD LCoS（层间光控晶体管）投影可以以更高的亮度进行投影，同时保证了高图片质量。而由于晶体管的高灵敏度、稳定性、快捕、低噪声和极低静态功耗等突出的优点，使得 LCoS 技术可以成为未来 3D 商用和3D 教育行业的主力。二、讨论内容本讨论以 FHD LCoS 芯片为基础，设计并实现其驱动电路。具体讨论内容如下：设计 FHD LCoS 屏幕驱动电路的硬件和软件模块设计基于 FPGA 的高性能 LCoS 屏幕控制器随着显示技术的不断进展，FHD LCoS 芯片的性能需求不断提高。因此讨论方案的设计和实现需要考虑更高的性能、更快的响应时间、更好的效果、更少的电能消耗等要求。三、讨论意义本讨论的设计和实现，可以提高 FHD LCoS 芯片的效率和性能，具有较好的市场营销和社会意义。同时，对于 FHD LCoS 芯片的相关展示和应用，也可以提供技术支持和促进其应用的进展。最重要的，可以为中国屏幕控制器的智能化建设提供有实际应用价值的技术解决方案。四、讨论计划和进度安排本讨论计划分为以下几个阶段：1.文献阅读和调研，确定讨论的技术路线、目标和方向。(3 周)2.设计和验证 FHD LCoS 芯片驱动电路的硬件和软件模块。(4 周)3.在 FPGA 上搭建基于高性能 LCoS 屏幕控制器的系统，对其进行调试和测试。(4 周)4.对于实验过程中发现的问题进行修改和调整，并进行实验验证，撰写论文。(3 周)5.撰写毕业论文。(4 周)精品文档---下载后可任意编辑综上，本讨论计划在 10 周内完成。
