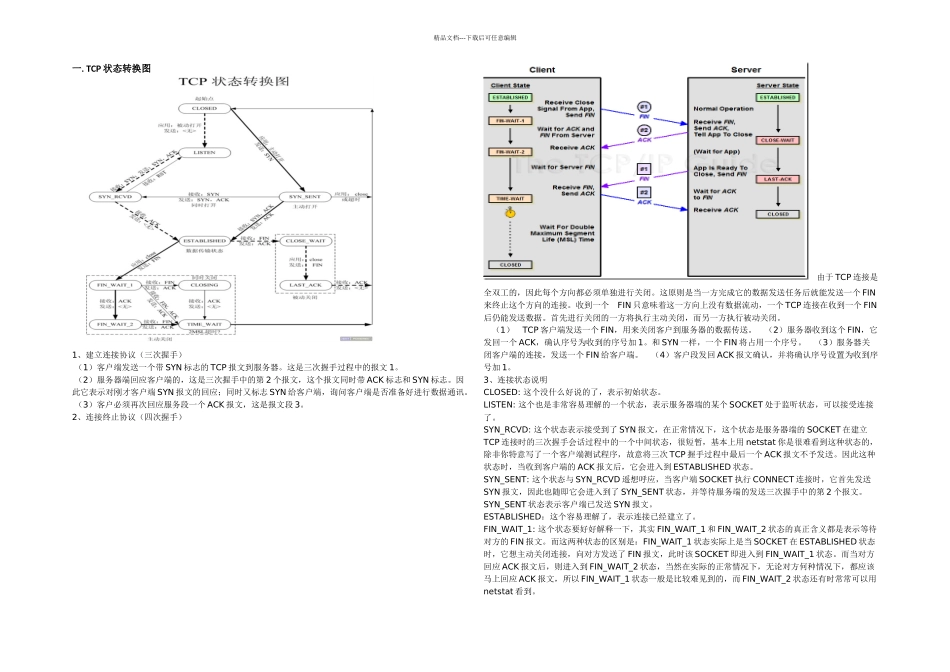

精品文档---下载后可任意编辑一. TCP 状态转换图1、建立连接协议(三次握手) (1)客户端发送一个带 SYN 标志的 TCP 报文到服务器。这是三次握手过程中的报文 1。 (2)服务器端回应客户端的,这是三次握手中的第 2 个报文,这个报文同时带 ACK 标志和 SYN 标志。因此它表示对刚才客户端 SYN 报文的回应;同时又标志 SYN 给客户端,询问客户端是否准备好进行数据通讯。 (3)客户必须再次回应服务段一个 ACK 报文,这是报文段 3。2、连接终止协议(四次握手) 由于 TCP 连接是全双工的,因此每个方向都必须单独进行关闭。这原则是当一方完成它的数据发送任务后就能发送一个 FIN来终止这个方向的连接。收到一个 FIN 只意味着这一方向上没有数据流动,一个 TCP 连接在收到一个 FIN后仍能发送数据。首先进行关闭的一方将执行主动关闭,而另一方执行被动关闭。 (1) TCP 客户端发送一个 FIN,用来关闭客户到服务器的数据传送。 (2)服务器收到这个 FIN,它发回一个 ACK,确认序号为收到的序号加 1。和 SYN 一样,一个 FIN 将占用一个序号。 (3)服务器关闭客户端的连接,发送一个 FIN 给客户端。 (4)客户段发回 ACK 报文确认,并将确认序号设置为收到序号加 1。3、连接状态说明CLOSED: 这个没什么好说的了,表示初始状态。LISTEN: 这个也是非常容易理解的一个状态,表示服务器端的某个 SOCKET 处于监听状态,可以接受连接了。SYN_RCVD: 这个状态表示接受到了 SYN 报文,在正常情况下,这个状态是服务器端的 SOCKET 在建立TCP 连接时的三次握手会话过程中的一个中间状态,很短暂,基本上用 netstat 你是很难看到这种状态的,除非你特意写了一个客户端测试程序,故意将三次 TCP 握手过程中最后一个 ACK 报文不予发送。因此这种状态时,当收到客户端的 ACK 报文后,它会进入到 ESTABLISHED 状态。SYN_SENT: 这个状态与 SYN_RCVD 遥想呼应,当客户端 SOCKET 执行 CONNECT 连接时,它首先发送SYN 报文,因此也随即它会进入到了 SYN_SENT 状态,并等待服务端的发送三次握手中的第 2 个报文。SYN_SENT 状态表示客户端已发送 SYN 报文。ESTABLISHED:这个容易理解了,表示连接已经建立了。FIN_WAIT_1: 这个状态要好好解释一下,其实 FIN_WAIT_1 和 FIN_WAIT_2 状态的真正含义都是表示等待对方的 FIN 报文。而这两种状态的区别是:FIN_WAIT_1 状态实际上...
