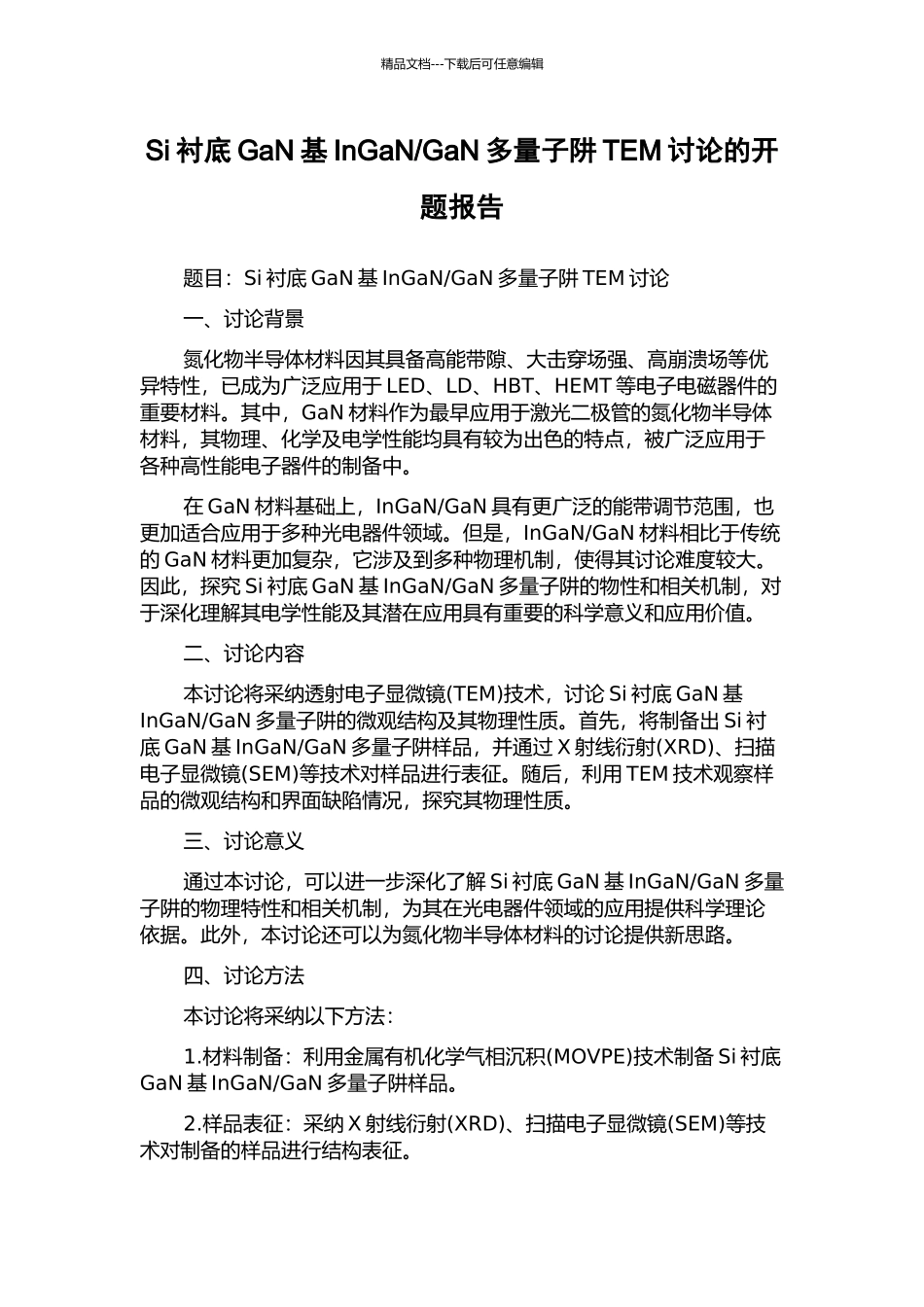

GaN多量子阱TEM研究的开题报告_第1页
1/2

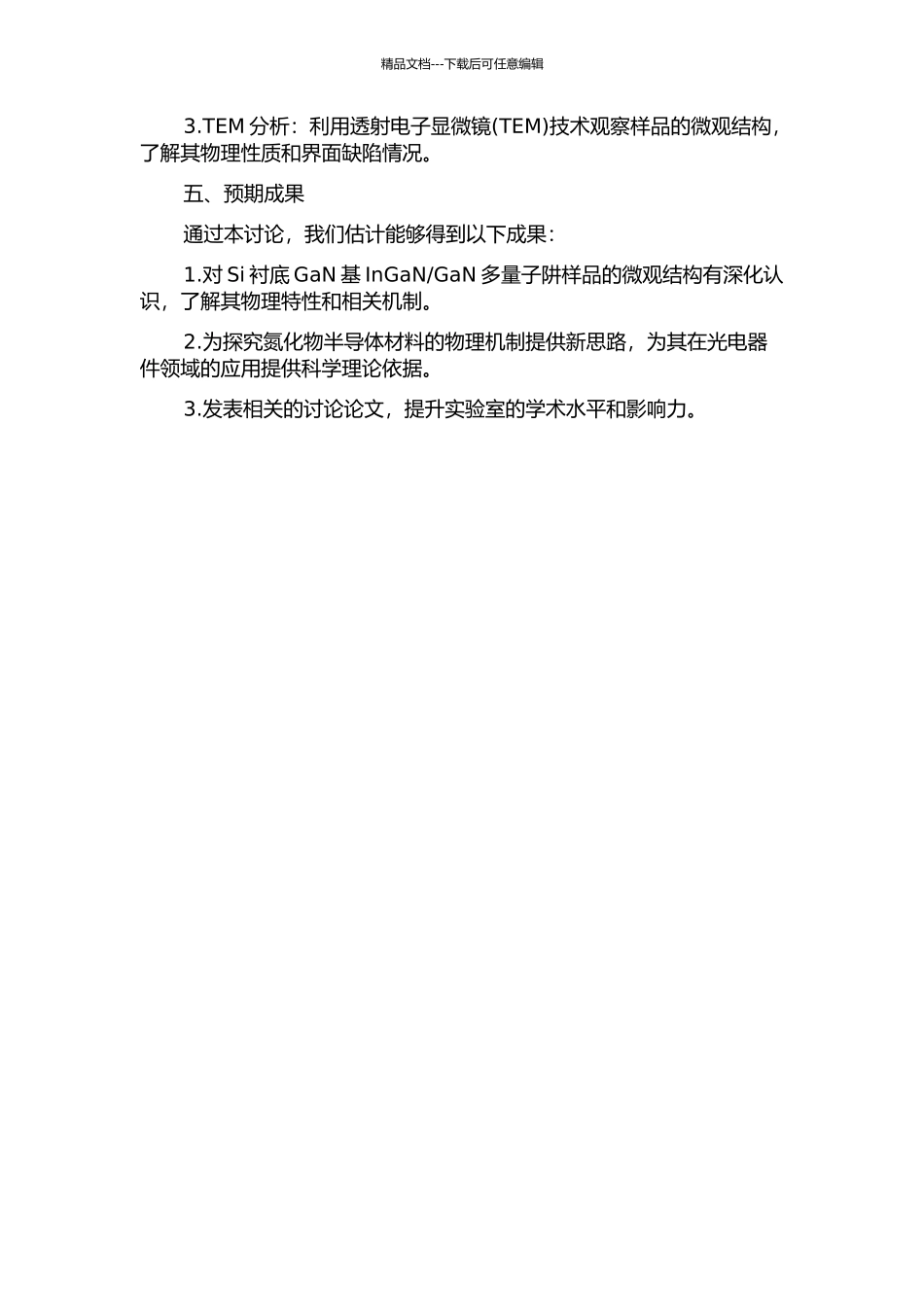

GaN多量子阱TEM研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑Si 衬底 GaN 基 InGaN/GaN 多量子阱 TEM 讨论的开题报告题目:Si 衬底 GaN 基 InGaN/GaN 多量子阱 TEM 讨论一、讨论背景氮化物半导体材料因其具备高能带隙、大击穿场强、高崩溃场等优异特性,已成为广泛应用于 LED、LD、HBT、HEMT 等电子电磁器件的重要材料。其中,GaN 材料作为最早应用于激光二极管的氮化物半导体材料,其物理、化学及电学性能均具有较为出色的特点,被广泛应用于各种高性能电子器件的制备中。在 GaN 材料基础上,InGaN/GaN 具有更广泛的能带调节范围,也更加适合应用于多种光电器件领域。但是,InGaN/GaN 材料相比于传统的 GaN 材料更加复杂,它涉及到多种物理机制,使得其讨论难度较大。因此,探究 Si 衬底 GaN 基 InGaN/GaN 多量子阱的物性和相关机制,对于深化理解其电学性能及其潜在应用具有重要的科学意义和应用价值。二、讨论内容本讨论将采纳透射电子显微镜(TEM)技术,讨论 Si 衬底 GaN 基InGaN/GaN 多量子阱的微观结构及其物理性质。首先,将制备出 Si 衬底 GaN 基 InGaN/GaN 多量子阱样品,并通过 X 射线衍射(XRD)、扫描电子显微镜(SEM)等技术对样品进行表征。随后,利用 TEM 技术观察样品的微观结构和界面缺陷情况,探究其物理性质。三、讨论意义通过本讨论,可以进一步深化了解 Si 衬底 GaN 基 InGaN/GaN 多量子阱的物理特性和相关机制,为其在光电器件领域的应用提供科学理论依据。此外,本讨论还可以为氮化物半导体材料的讨论提供新思路。四、讨论方法本讨论将采纳以下方法:1.材料制备:利用金属有机化学气相沉积(MOVPE)技术制备 Si 衬底GaN 基 InGaN/GaN 多量子阱样品。2.样品表征:采纳 X 射线衍射(XRD)、扫描电子显微镜(SEM)等技术对制备的样品进行结构表征。精品文档---下载后可任意编辑3.TEM 分析:利用透射电子显微镜(TEM)技术观察样品的微观结构,了解其物理性质和界面缺陷情况。五、预期成果通过本讨论,我们估计能够得到以下成果:1.对 Si 衬底 GaN 基 InGaN/GaN 多量子阱样品的微观结构有深化认识,了解其物理特性和相关机制。2.为探究氮化物半导体材料的物理机制提供新思路,为其在光电器件领域的应用提供科学理论依据。3.发表相关的讨论论文,提升实验室的学术水平和影响力。
