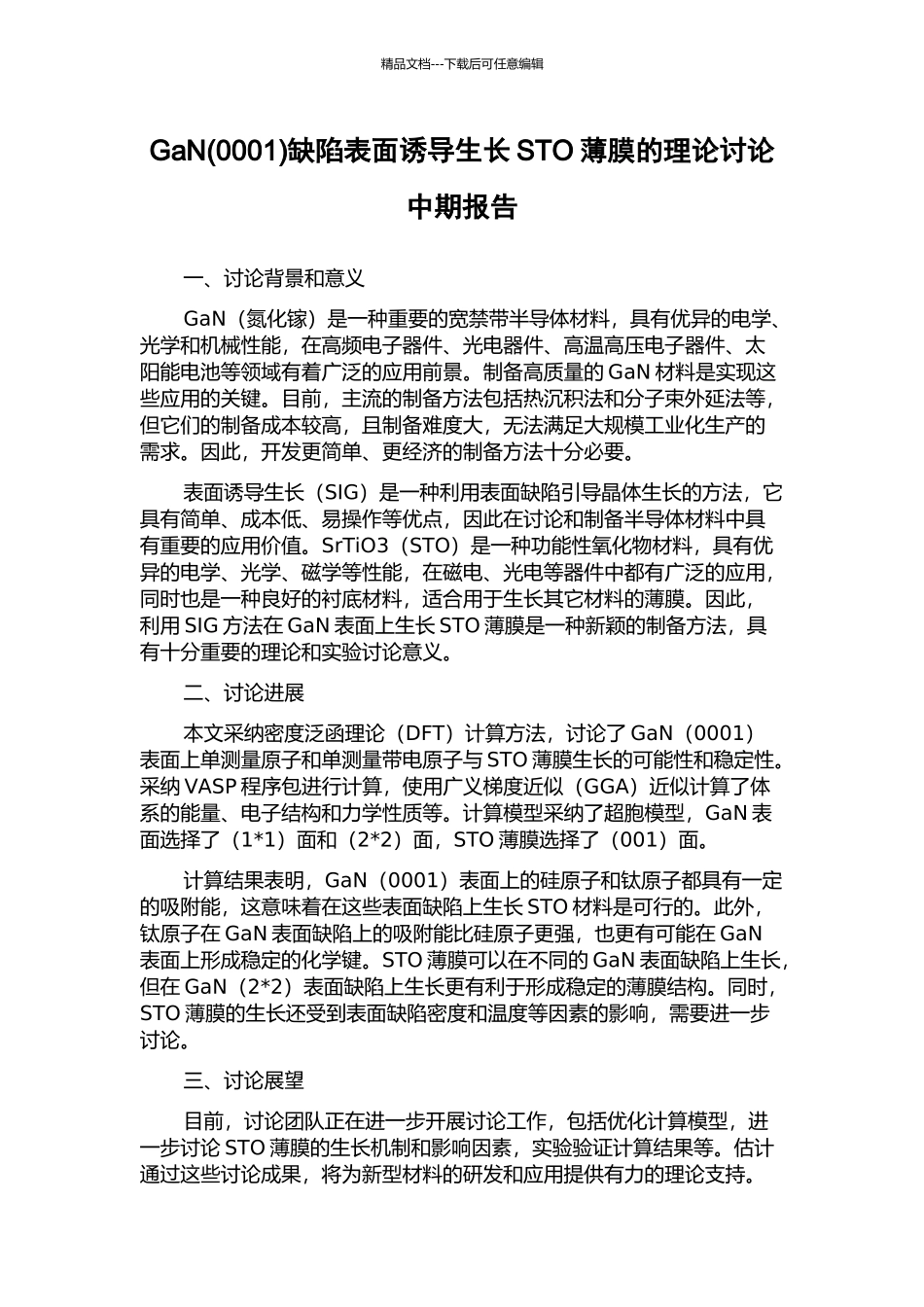

精品文档---下载后可任意编辑GaN(0001)缺陷表面诱导生长 STO 薄膜的理论讨论中期报告一、讨论背景和意义GaN(氮化镓)是一种重要的宽禁带半导体材料,具有优异的电学、光学和机械性能,在高频电子器件、光电器件、高温高压电子器件、太阳能电池等领域有着广泛的应用前景。制备高质量的 GaN 材料是实现这些应用的关键。目前,主流的制备方法包括热沉积法和分子束外延法等,但它们的制备成本较高,且制备难度大,无法满足大规模工业化生产的需求。因此,开发更简单、更经济的制备方法十分必要。表面诱导生长(SIG)是一种利用表面缺陷引导晶体生长的方法,它具有简单、成本低、易操作等优点,因此在讨论和制备半导体材料中具有重要的应用价值。SrTiO3(STO)是一种功能性氧化物材料,具有优异的电学、光学、磁学等性能,在磁电、光电等器件中都有广泛的应用,同时也是一种良好的衬底材料,适合用于生长其它材料的薄膜。因此,利用 SIG 方法在 GaN 表面上生长 STO 薄膜是一种新颖的制备方法,具有十分重要的理论和实验讨论意义。二、讨论进展本文采纳密度泛函理论(DFT)计算方法,讨论了 GaN(0001)表面上单测量原子和单测量带电原子与 STO 薄膜生长的可能性和稳定性。采纳 VASP 程序包进行计算,使用广义梯度近似(GGA)近似计算了体系的能量、电子结构和力学性质等。计算模型采纳了超胞模型,GaN 表面选择了(1*1)面和(2*2)面,STO 薄膜选择了(001)面。计算结果表明,GaN(0001)表面上的硅原子和钛原子都具有一定的吸附能,这意味着在这些表面缺陷上生长 STO 材料是可行的。此外,钛原子在 GaN 表面缺陷上的吸附能比硅原子更强,也更有可能在 GaN表面上形成稳定的化学键。STO 薄膜可以在不同的 GaN 表面缺陷上生长,但在 GaN(2*2)表面缺陷上生长更有利于形成稳定的薄膜结构。同时,STO 薄膜的生长还受到表面缺陷密度和温度等因素的影响,需要进一步讨论。三、讨论展望目前,讨论团队正在进一步开展讨论工作,包括优化计算模型,进一步讨论 STO 薄膜的生长机制和影响因素,实验验证计算结果等。估计通过这些讨论成果,将为新型材料的研发和应用提供有力的理论支持。
