千斤顶大作业指导书

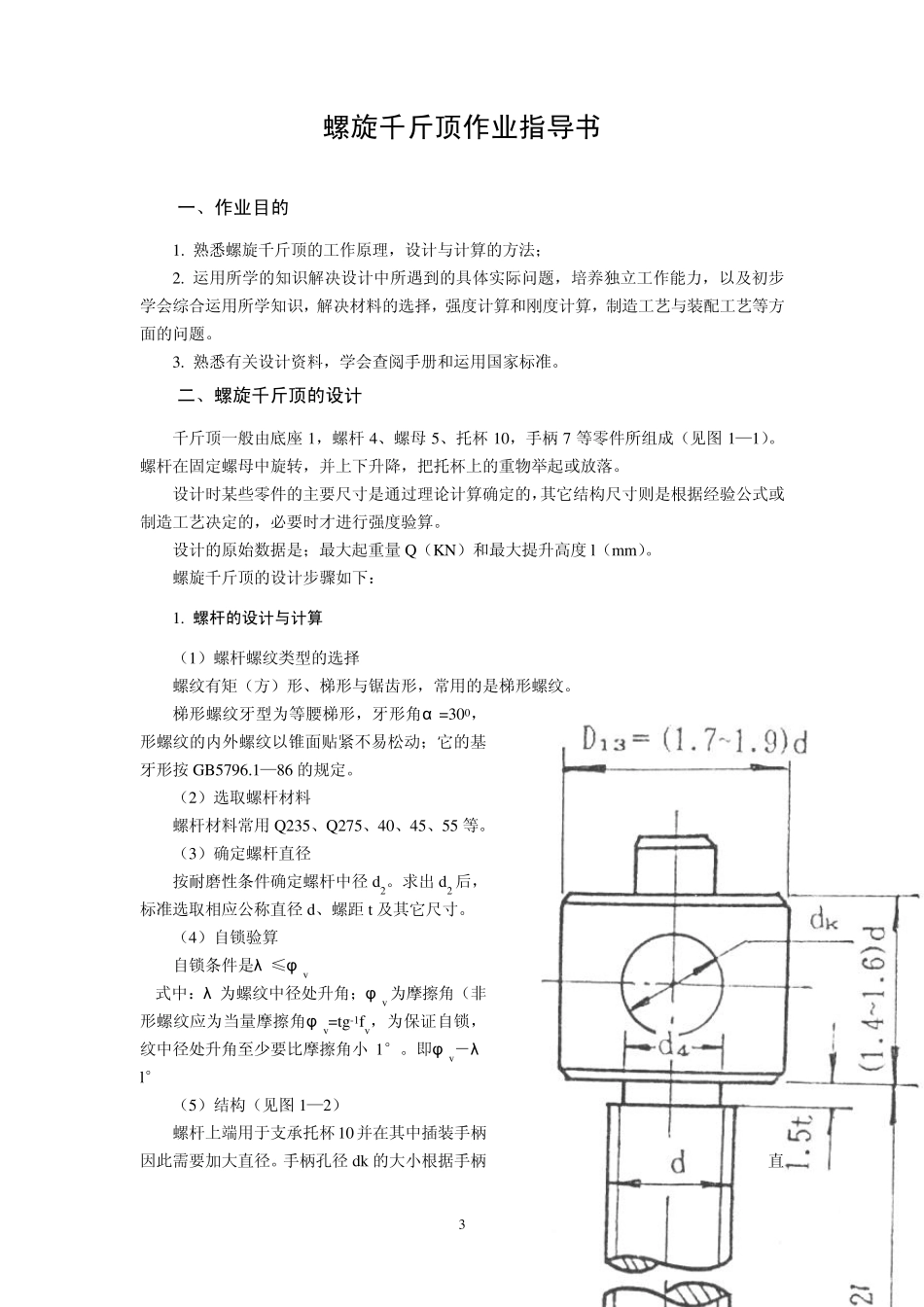

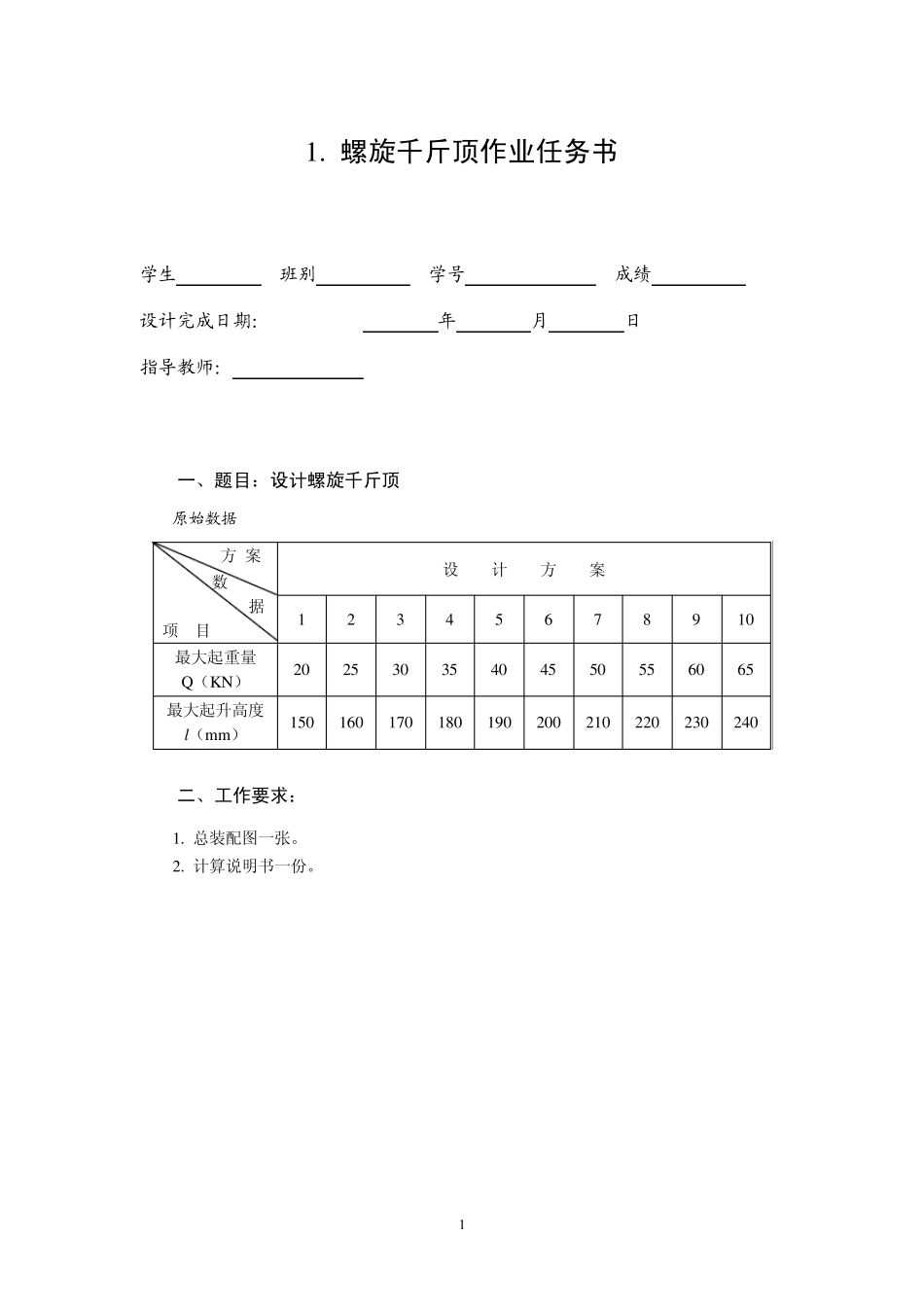

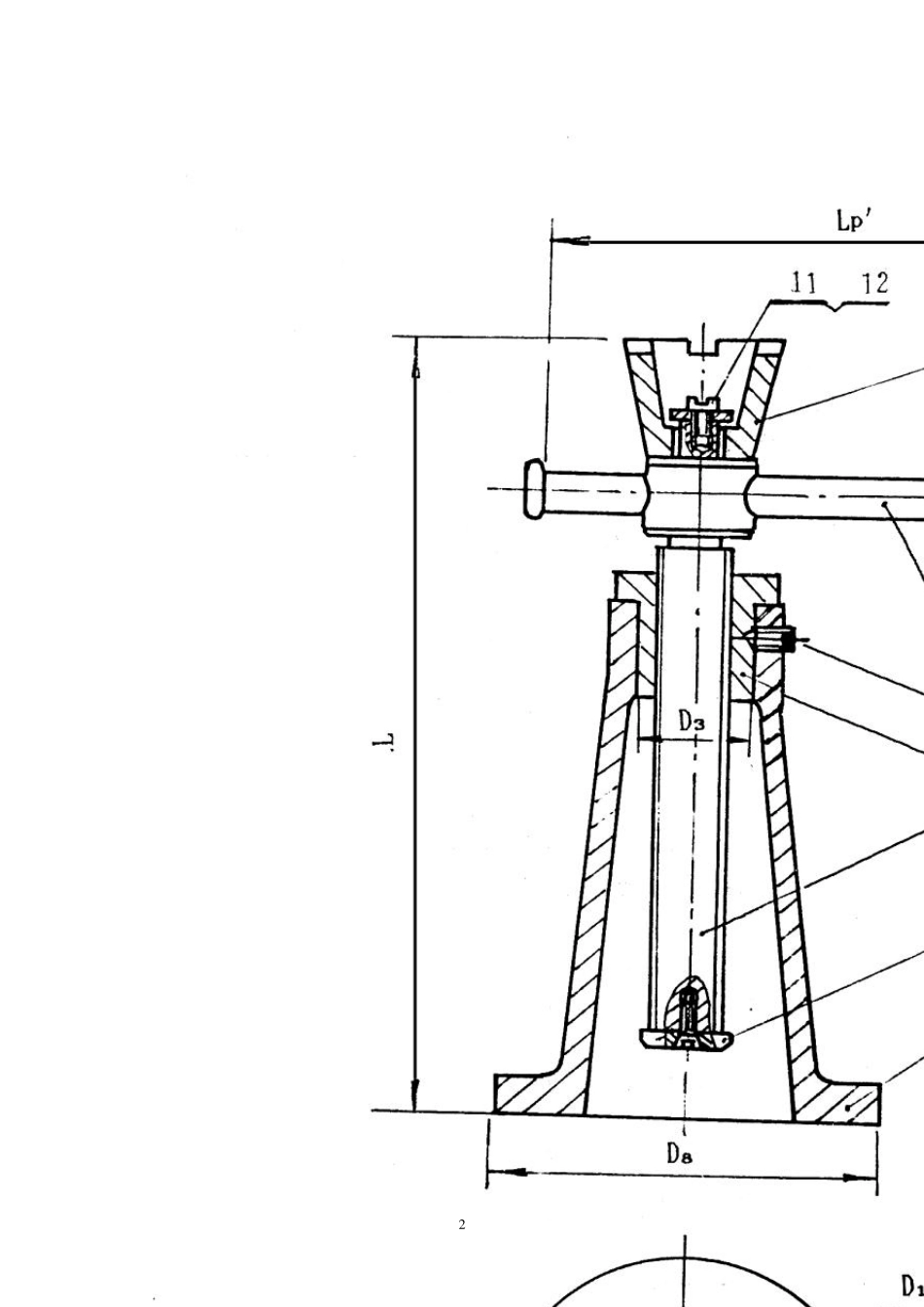

1 1. 螺旋千斤顶作业任务书 学生 班别 学号 成绩 设计完成日期： 年 月 日 指导教师： 一、题目：设计螺旋千斤顶 原始数据 方 案 数 据 项 目 设 计 方 案 1 2 3 4 5 6 7 8 9 10 最大起重量 Q（KN） 20 25 30 35 40 45 50 55 60 65 最大起升高度 l（mm） 150 160 170 180 190 200 210 220 230 240 二、工作要求： 1. 总装配图一张。 2. 计算说明书一份。 2 3 螺旋千斤顶作业指导书 一、作业目的 1. 熟悉螺旋千斤顶的工作原理，设计与计算的方法； 2. 运用所学的知识解决设计中所遇到的具体实际问题，培养独立工作能力，以及初步学会综合运用所学知识，解决材料的选择，强度计算和刚度计算，制造工艺与装配工艺等方面的问题。 3. 熟悉有关设计资料，学会查阅手册和运用国家标准。 二、螺旋千斤顶的设计 千斤顶一般由底座 1，螺杆 4、螺母 5、托杯 10，手柄 7 等零件所组成（见图 1—1）。螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。 设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造工艺决定的，必要时才进行强度验算。 设计的原始数据是；最大起重量Q（KN）和最大提升高度 l（mm）。 螺旋千斤顶的设计步骤如下： 1. 螺杆的设计与计算 （1）螺杆螺纹类型的选择 螺纹有矩（方）形、梯形与锯齿形，常用的是梯形螺纹。 梯形螺纹牙型为等腰梯形，牙形角α =300，梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按GB5796.1—86 的规定。 （2）选取螺杆材料 螺杆材料常用 Q235、Q275、40、45、55 等。 （3）确定螺杆直径 按耐磨性条件确定螺杆中径d2。求出d2 后，按标准选取相应公称直径d、螺距t 及其它尺寸。 （4）自锁验算 自锁条件是λ ≤φ v 式中：λ 为螺纹中径处升角；φ v 为摩擦角（非矩形螺纹应为当量摩擦角φ v=tg-1fv ，为保证自锁，螺纹中径处升角至少要比摩擦角小1°。即φ v－λ≥l° （5）结构（见图 1—2） 螺杆上端用于支承托杯10并在其中插装手柄7 ，因此需要加大直径。手柄孔径dk 的大小根据手柄直 4 径 dp 决定，dk≥dp 十 0.5mm。为了便于切制螺纹，螺纹上端应设有退刀槽。退刀槽的直径d4 应比螺杆小径 d1 小，其值可查手册按退刀槽规范确定。退刀槽的宽度可取为 1.5t。为了便于螺杆旋入螺母，螺杆下端应有倒角或制成稍小于 d1 的圆...
