半导体的光电效应

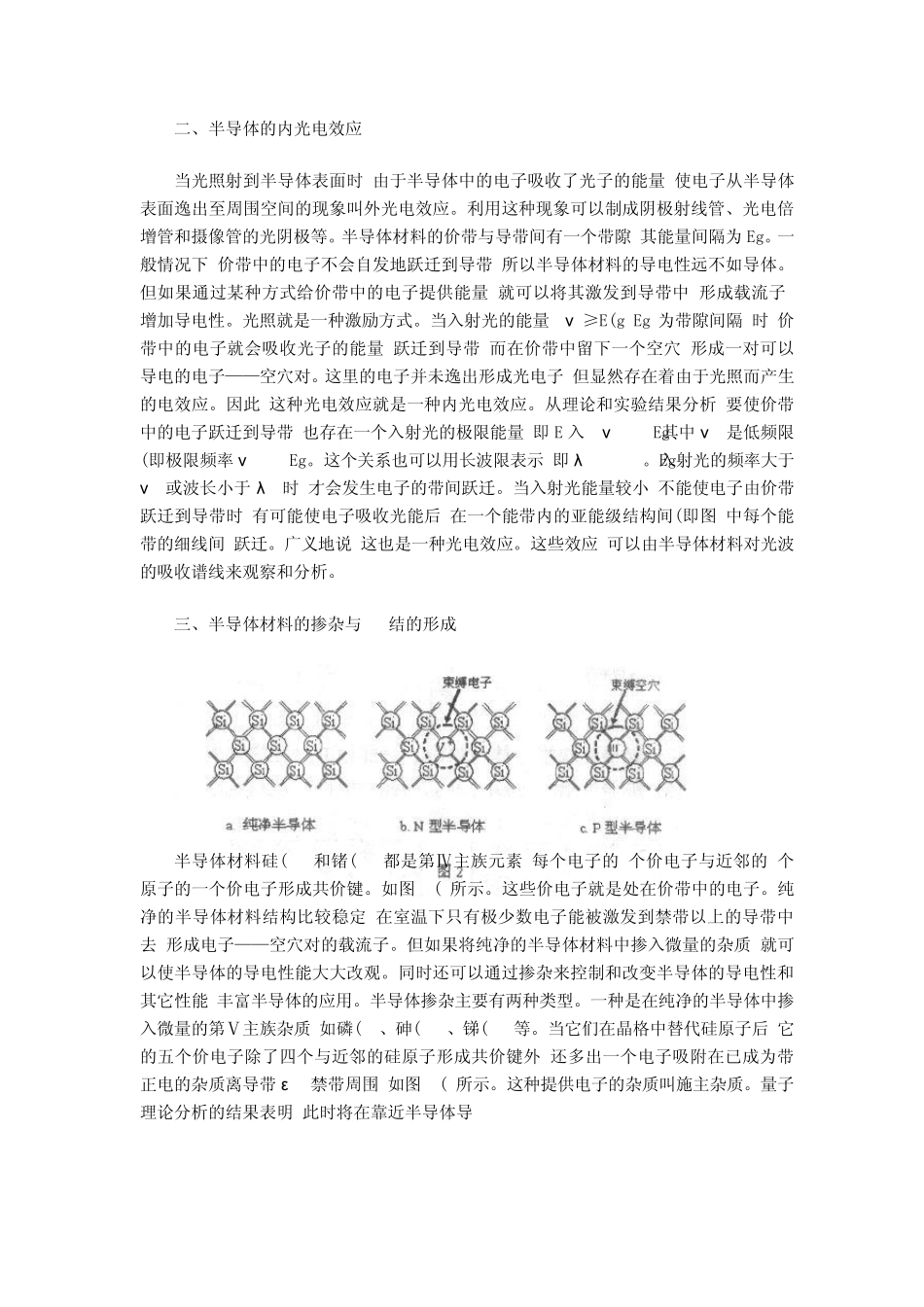

半导体的光电效应 发布日期:2008-04-25 我也要投稿! 作者:网络 阅读: 787 [ 字体选择：大 中 小 ] 一、半导体的能带结构 按照量子力学理论,由于物质内原子间靠得很近,彼此的能级会互相影响,而使原子能级展宽成一个个能带。又由于电子是费米子,遵从泡利不相容原理。电子以能量大小为序,从基态开始,每个量子态上一个电子向上填充,直填到费米能 ε F为止。再上面的能级都是空的。被电子填满的能带叫满带。满带中的电子如同很多人挤在一个狭小的空间,谁也动不了。所以,虽然有许多电子,但是不能形成定向移动,因而满带中的电子不是载流子,是不能导电的。全部空着的能带称为空带。能带间的间隔叫带隙(用 Eg表示)或禁带,禁带不允许有电子存在。图1所示的是导体、绝缘体、半导体的能带结构示意图。如图1(a)所示,导体的费米能级 ε F在一个能带的中央,该能带被部分填充。由于能带的亚结构之间的能量相差很小,因此这时只需很少的能量(如一外加电场),就能把电子激发到空的能级上,形成定向移动的电流。这正是具有这种能带结构的物质被称为导体的原因。如果某一能带刚好被填满,它与上面的空带间隔着一个禁带,此时大于带隙间隔的能量才能把电子激发到空带上去。一般带隙较大(大于10eV数量级)的物质,被称为绝缘体,如图1(b)所示;而带隙较小(小于1eV数量级)的物质,被称为半导体,如图1(c)所示。半导体的费米能级位于满带与空带之间的禁带内,此时紧邻着禁带的满带称为价带,而上面的空带称为导带。如果由于某种原因将价带顶部的一些电子激发到导带底部,在价带顶部就相应地留下一些空穴,从而使导带和价带都变得可以导电了。所以半导体的载流子有电子和空穴两种。可见,半导体介于导体与绝缘体之间的特殊的导电性是由它的能带结构决定的。 二、半导体的内光电效应 当光照射到半导体表面时,由于半导体中的电子吸收了光子的能量,使电子从半导体表面逸出至周围空间的现象叫外光电效应。利用这种现象可以制成阴极射线管、光电倍增管和摄像管的光阴极等。半导体材料的价带与导带间有一个带隙,其能量间隔为Eg。一般情况下,价带中的电子不会自发地跃迁到导带,所以半导体材料的导电性远不如导体。但如果通过某种方式给价带中的电子提供能量,就可以将其激发到导带中,形成载流子,增加导电性。光照就是一种激励方式。当入射光的能量hν ≥E(g Eg 为带隙间隔)时,价带中的电子就会吸收光子的能量,跃迁到导带,而在价带中留下一个空穴,形成一对可以导电的电子——空...
