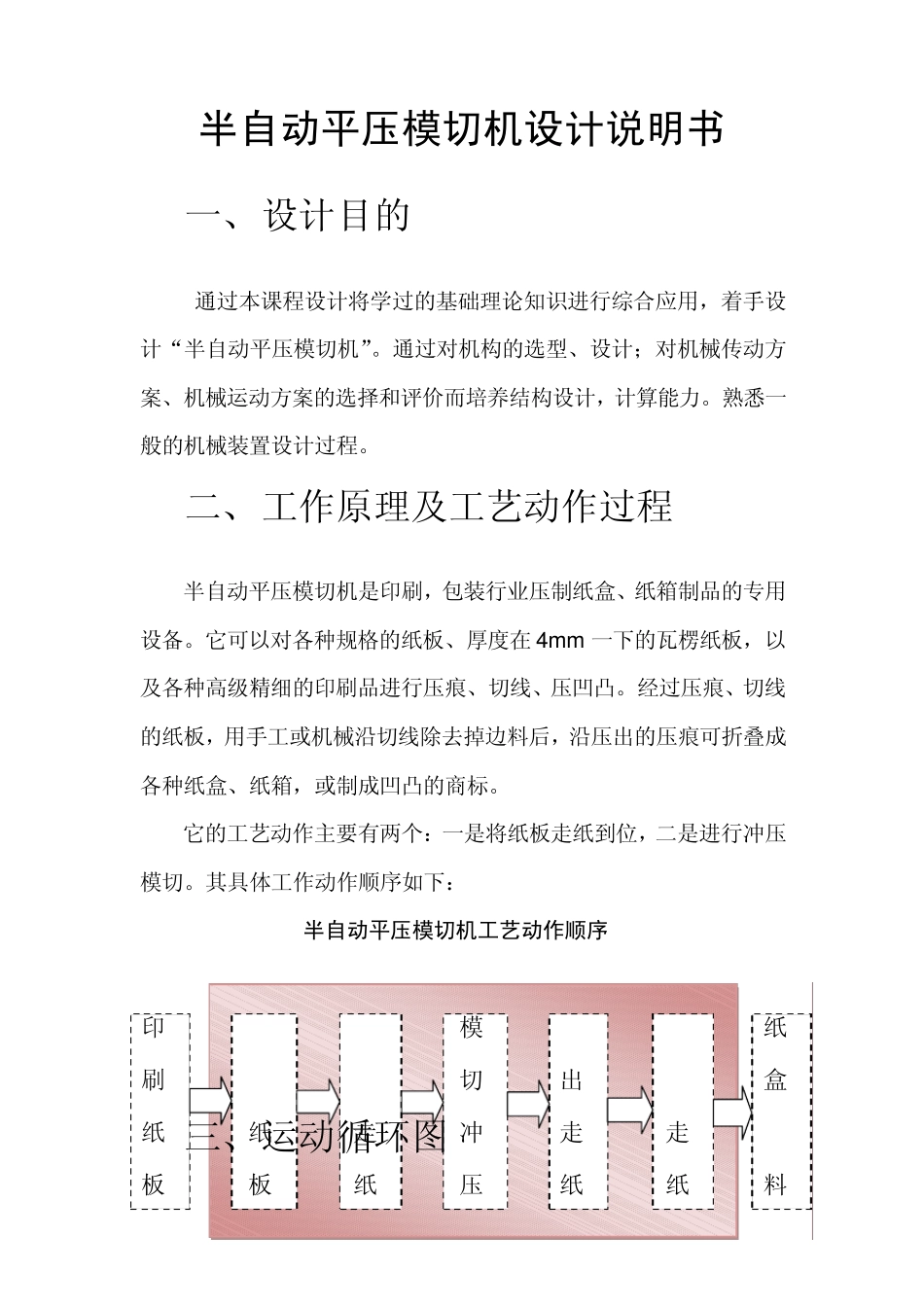

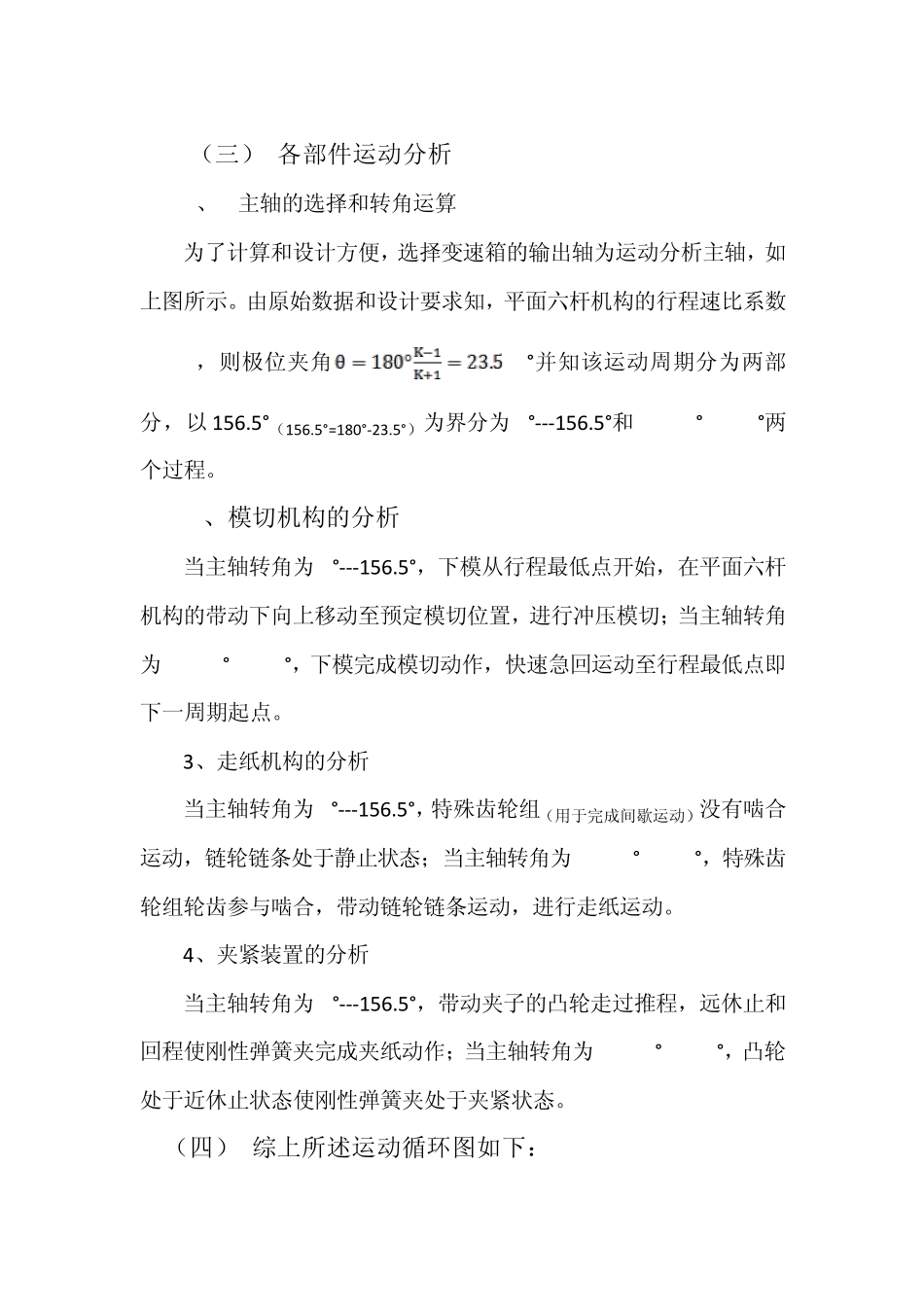

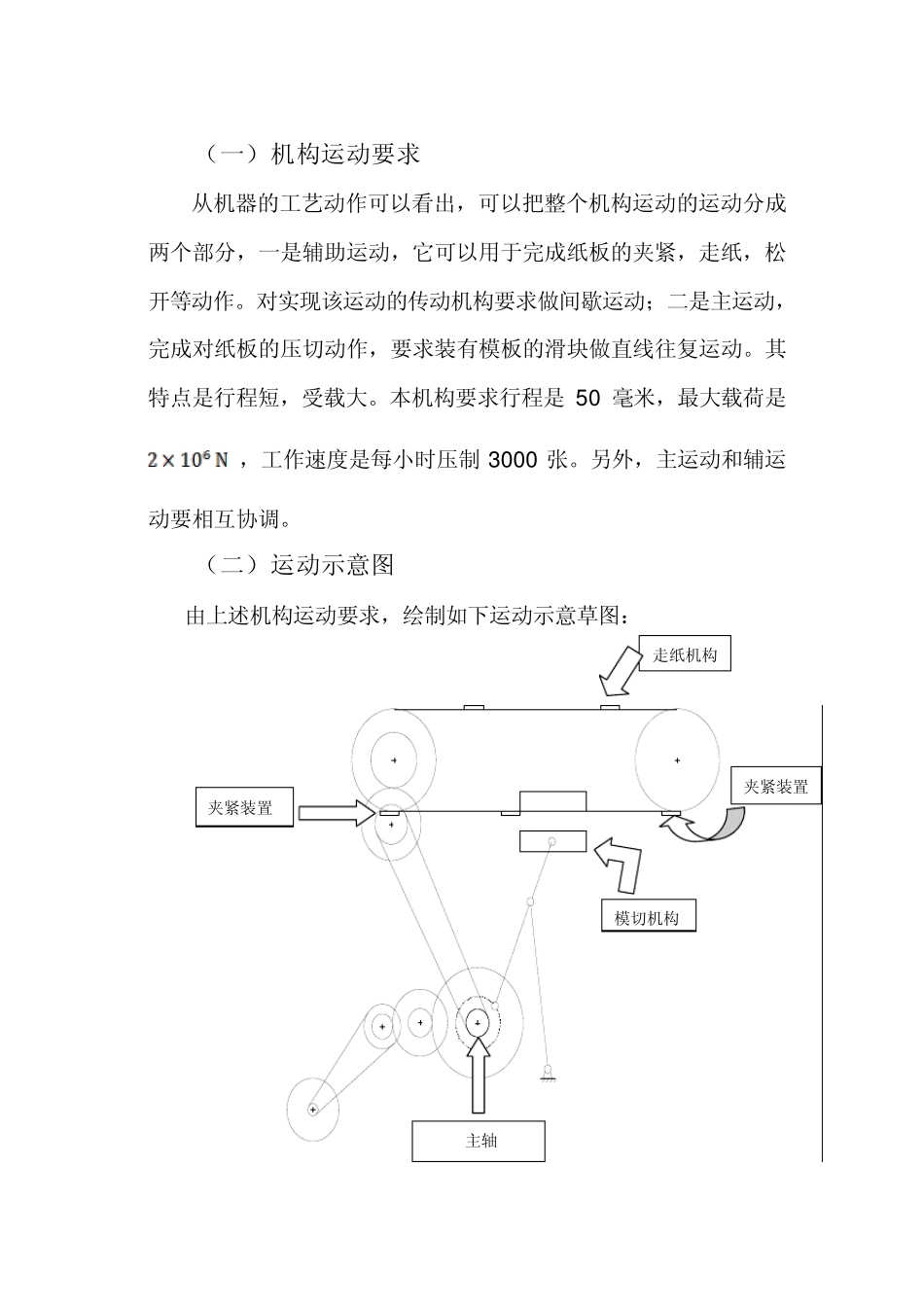

半自动平压模切机设计说明书 一、 设计目的 通过本课程设计将学过的基础理论知识进行综合应用，着手设计“半自动平压模切机”。通过对机构的选型、设计；对机械传动方案、机械运动方案的选择和评价而培养结构设计，计算能力。熟悉一般的机械装置设计过程。 二、 工作原理及工艺动作过程 半自动平压模切机是印刷，包装行业压制纸盒、纸箱制品的专用设备。它可以对各种规格的纸板、厚度在 4m m 一下的瓦楞纸板，以及各种高级精细的印刷品进行压痕、切线、压凹凸。经过压痕、切线的纸板，用手工或机械沿切线除去掉边料后，沿压出的压痕可折叠成各种纸盒、纸箱，或制成凹凸的商标。 它的工艺动作主要有两个：一是将纸板走纸到位，二是进行冲压模切。其具体工作动作顺序如下： 半自动平压模切机工艺动作顺序 三、 运动循环图 印刷纸板 夹紧纸板 输入走纸 模切冲压 输出走纸 松开走纸 纸盒余料 （一） 机构运动要求 从机器的工艺动作可以看出，可以把整个机构运动的运动分成两个部分，一是辅助运动，它可以用于完成纸板的夹紧，走纸，松开等动作。对实现该运动的传动机构要求做间歇运动；二是主运动，完成对纸板的压切动作，要求装有模板的滑块做直线往复运动。其特点是行程短，受载大。本机构要求行程是5 0 毫米，最大载荷是，工作速度是每小时压制 3 0 0 0 张。另外，主运动和辅运动要相互协调。 （二） 运动示意图 由上述机构运动要求，绘制如下运动示意草图： 模切机构 主轴 夹紧装置 夹紧装置 走纸机构 （三） 各部件运动分析 1、 主轴的选择和转角运算 为了计算和设计方便，选择变速箱的输出轴为运动分析主轴，如上图所示。由原始数据和设计要求知，平面六杆机构的行程速比系数K=1.3，则极位夹角°并知该运动周期分为两部分，以 156.5°（156.5°=180°-23.5°）为界分为 0°---156.5°和 156.5°--360°两个过程。 2、模切机构的分析 当主轴转角为 0°---156.5°，下模从行程最低点开始，在平面六杆机构的带动下向上移动至预定模切位置，进行冲压模切；当主轴转角为 156.5°--360°，下模完成模切动作，快速急回运动至行程最低点即下一周期起点。 3、走纸机构的分析 当主轴转角为 0°---156.5°，特殊齿轮组（用于完成间歇运动）没有啮合运动，链轮链条处于静止状态；当主轴转角为 156.5°--360°，特殊齿轮组轮齿参与啮合，带动链轮链条运动，进行走纸运动。 4、夹紧装置的分析 当主轴...
