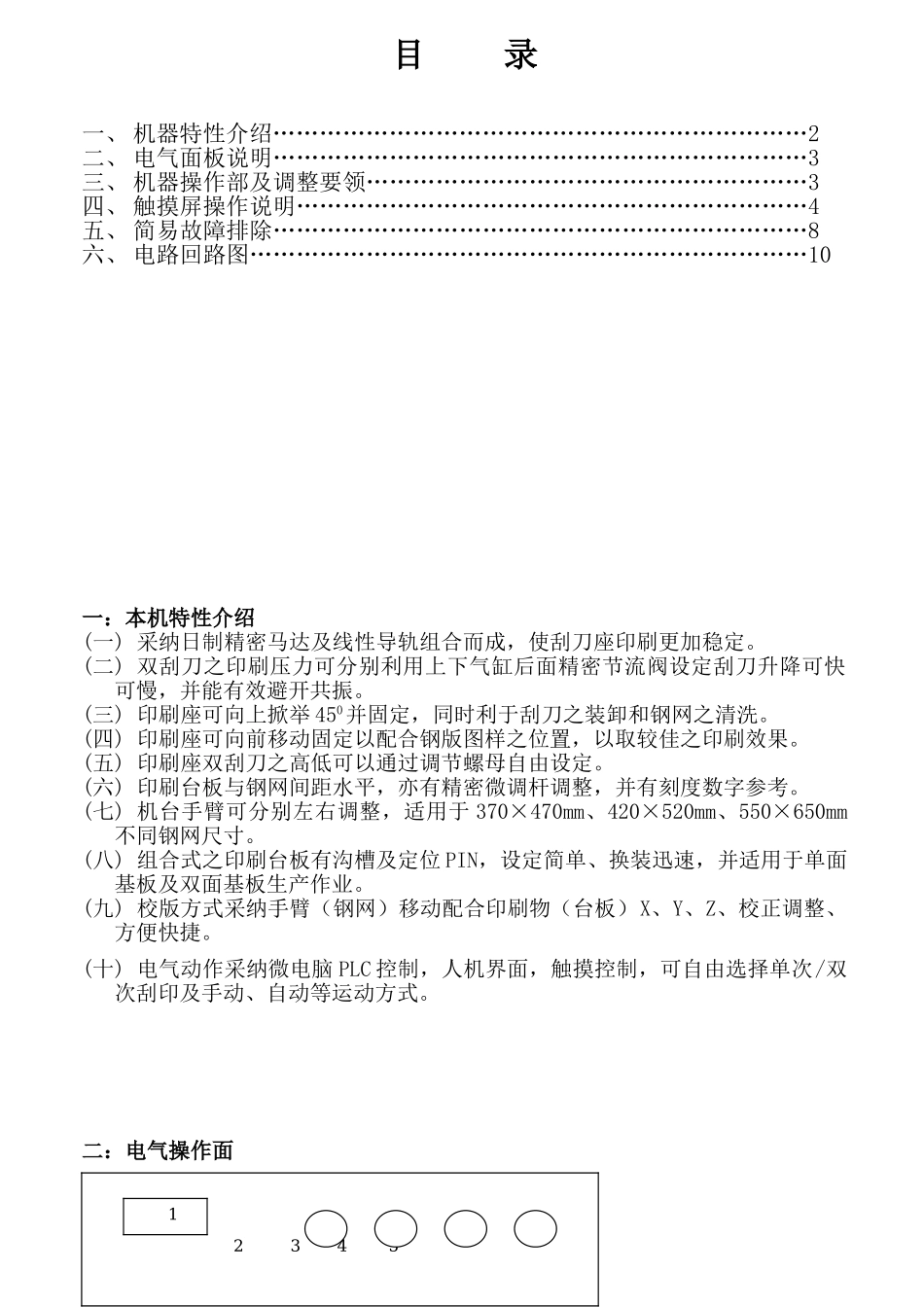

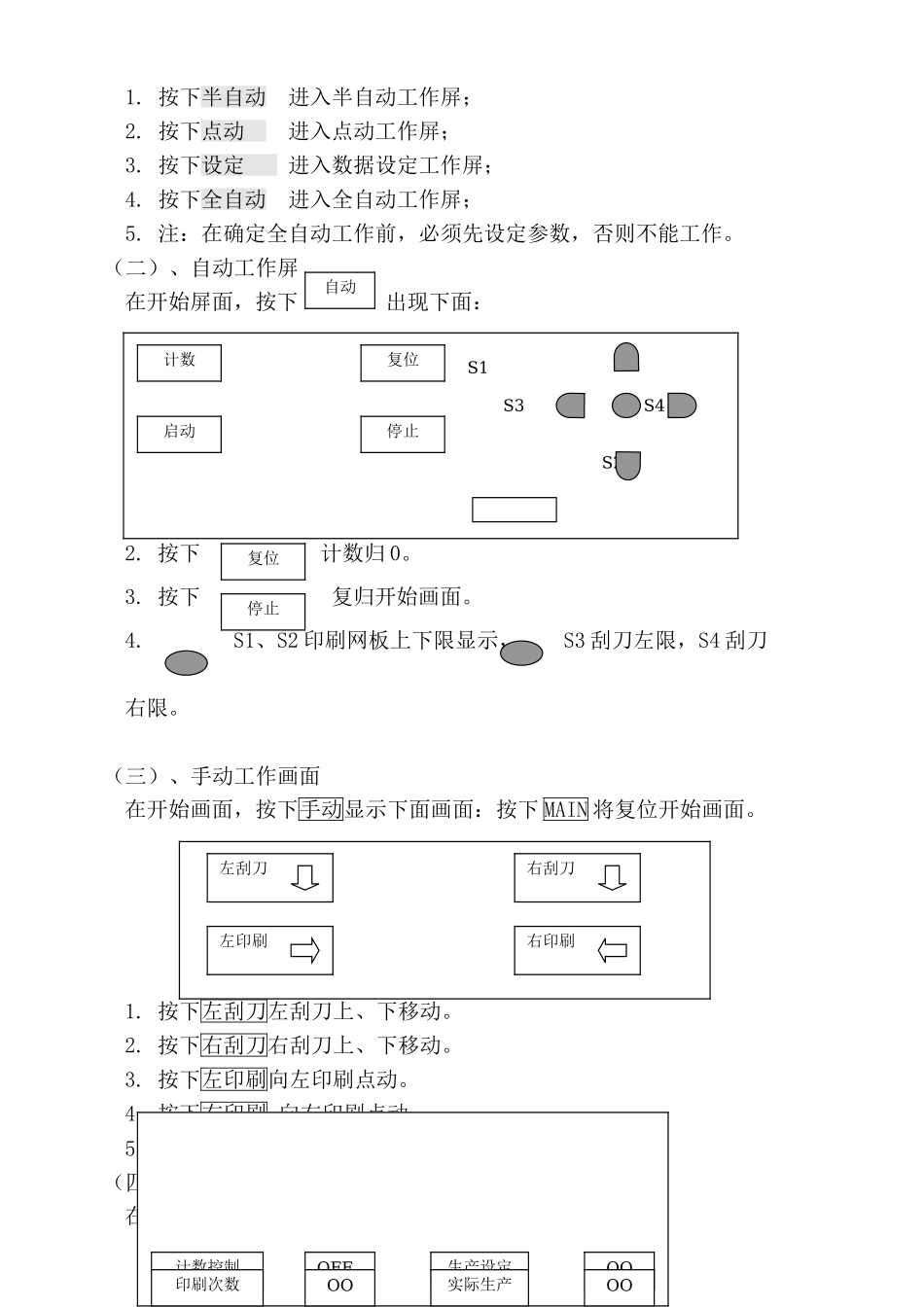

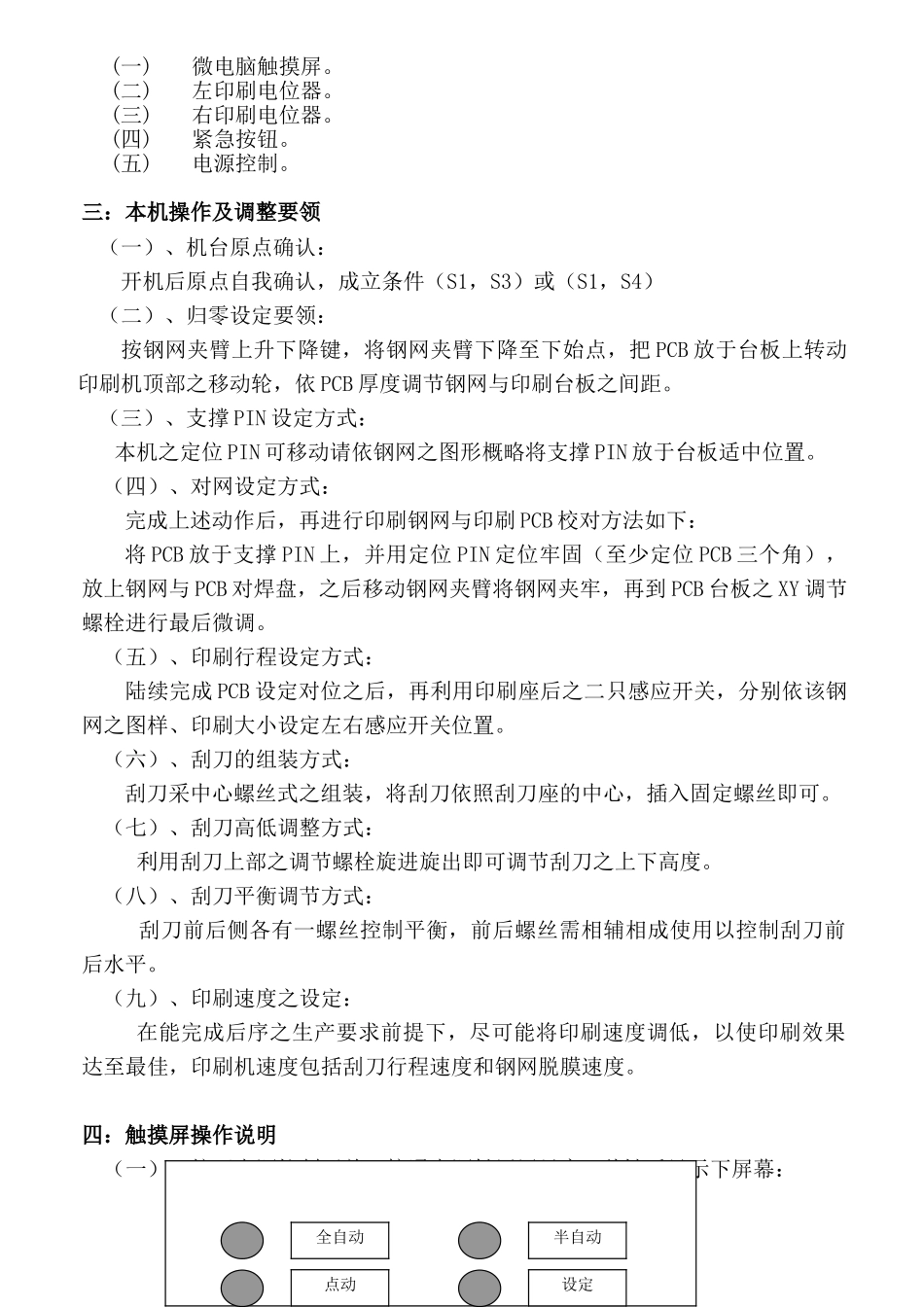

目 录一、 机器特性介绍……………………………………………………………2二、 电气面板说明……………………………………………………………3三、 机器操作部及调整要领…………………………………………………3四、 触摸屏操作说明…………………………………………………………4五、 简易故障排除……………………………………………………………8六、 电路回路图………………………………………………………………10一：本机特性介绍(一) 采纳日制精密马达及线性导轨组合而成，使刮刀座印刷更加稳定。(二) 双刮刀之印刷压力可分别利用上下气缸后面精密节流阀设定刮刀升降可快可慢，并能有效避开共振。(三) 印刷座可向上掀举 450并固定，同时利于刮刀之装卸和钢网之清洗。(四) 印刷座可向前移动固定以配合钢版图样之位置，以取较佳之印刷效果。(五) 印刷座双刮刀之高低可以通过调节螺母自由设定。(六) 印刷台板与钢网间距水平，亦有精密微调杆调整，并有刻度数字参考。(七) 机台手臂可分别左右调整，适用于 370×470mm、420×520mm、550×650mm不同钢网尺寸。(八) 组合式之印刷台板有沟槽及定位 PIN，设定简单、换装迅速，并适用于单面基板及双面基板生产作业。(九) 校版方式采纳手臂（钢网）移动配合印刷物（台板）X、Y、Z、校正调整、方便快捷。(十) 电气动作采纳微电脑 PLC 控制，人机界面，触摸控制，可自由选择单次/双次刮印及手动、自动等运动方式。二：电气操作面 2 3 4 5 1(一)微电脑触摸屏。(二)左印刷电位器。(三)右印刷电位器。(四)紧急按钮。(五)电源控制。三：本机操作及调整要领（一）、机台原点确认：开机后原点自我确认，成立条件（S1，S3）或（S1，S4）（二）、归零设定要领：按钢网夹臂上升下降键，将钢网夹臂下降至下始点，把 PCB 放于台板上转动印刷机顶部之移动轮，依 PCB 厚度调节钢网与印刷台板之间距。（三）、支撑 PIN 设定方式：本机之定位 PIN 可移动请依钢网之图形概略将支撑 PIN 放于台板适中位置。（四）、对网设定方式：完成上述动作后，再进行印刷钢网与印刷 PCB 校对方法如下：将 PCB 放于支撑 PIN 上，并用定位 PIN 定位牢固（至少定位 PCB 三个角），放上钢网与 PCB 对焊盘，之后移动钢网夹臂将钢网夹牢，再到 PCB 台板之 XY 调节螺栓进行最后微调。（五）、印刷行程设定方式：陆续完成 PCB 设定对位之后，再利用印刷座后之二只感应开关，分别依该...
