华硕P43SJ笔记本拆解

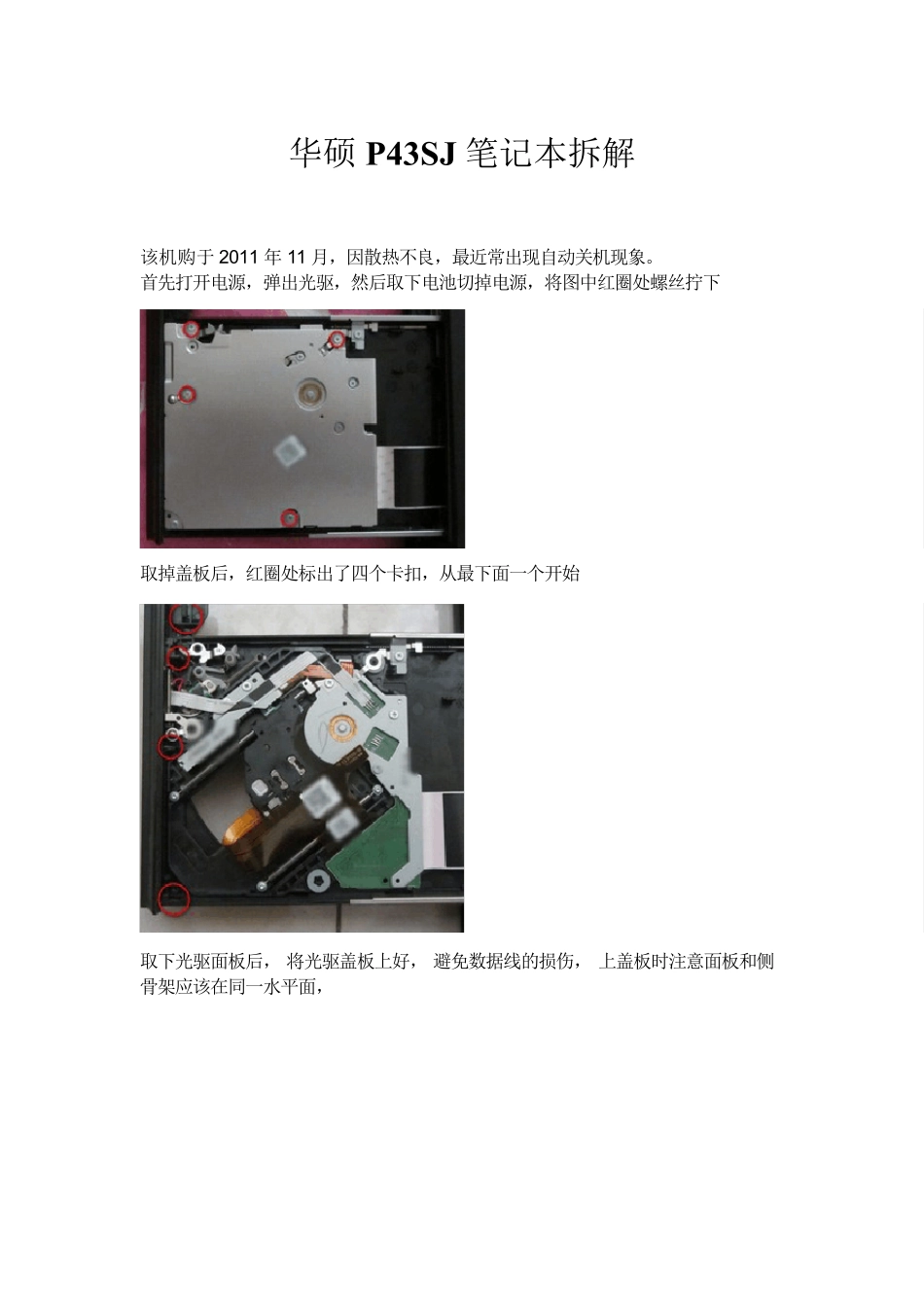

华硕P43SJ笔记本拆解_第1页
1/8

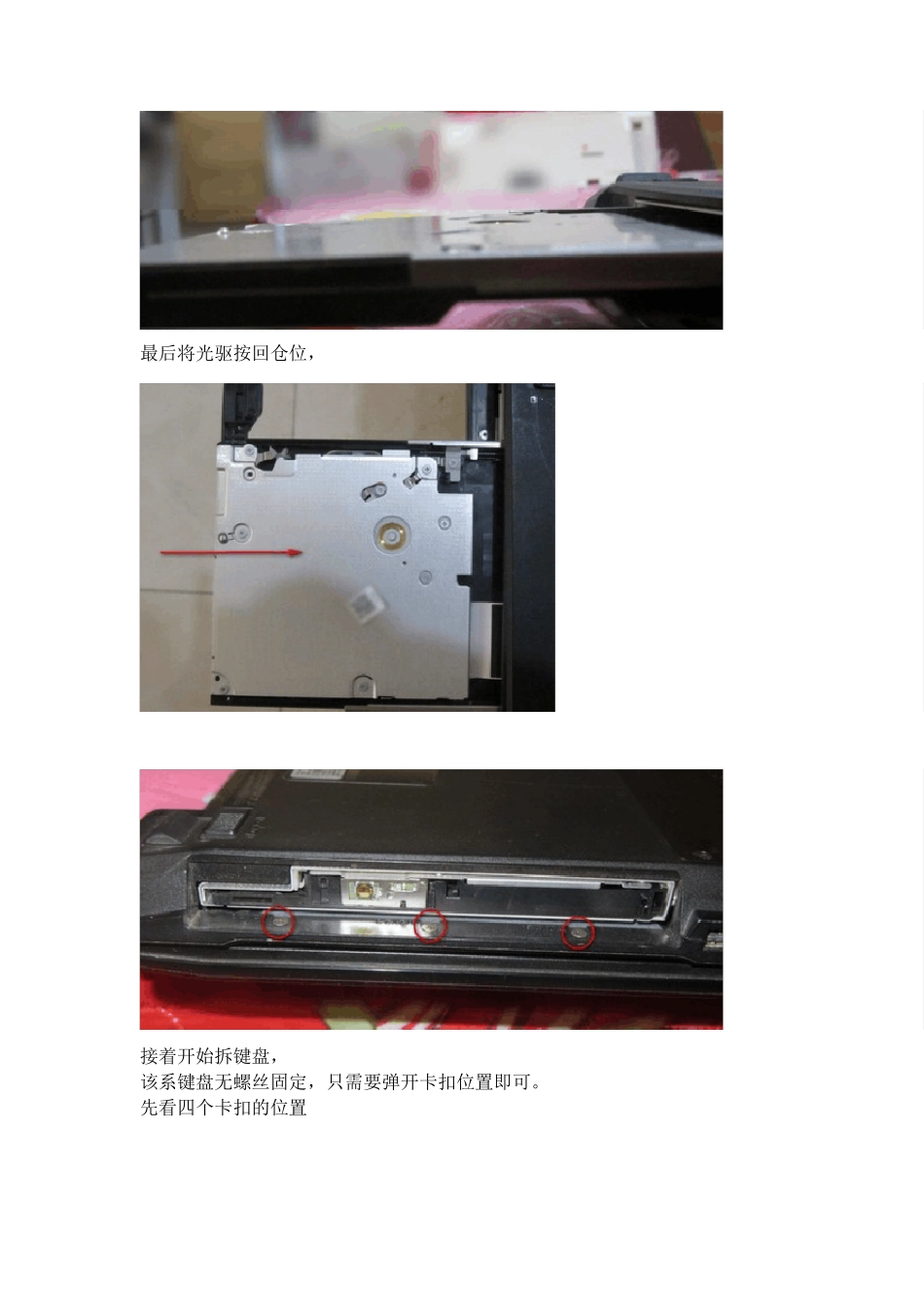

华硕P43SJ笔记本拆解_第2页
2/8

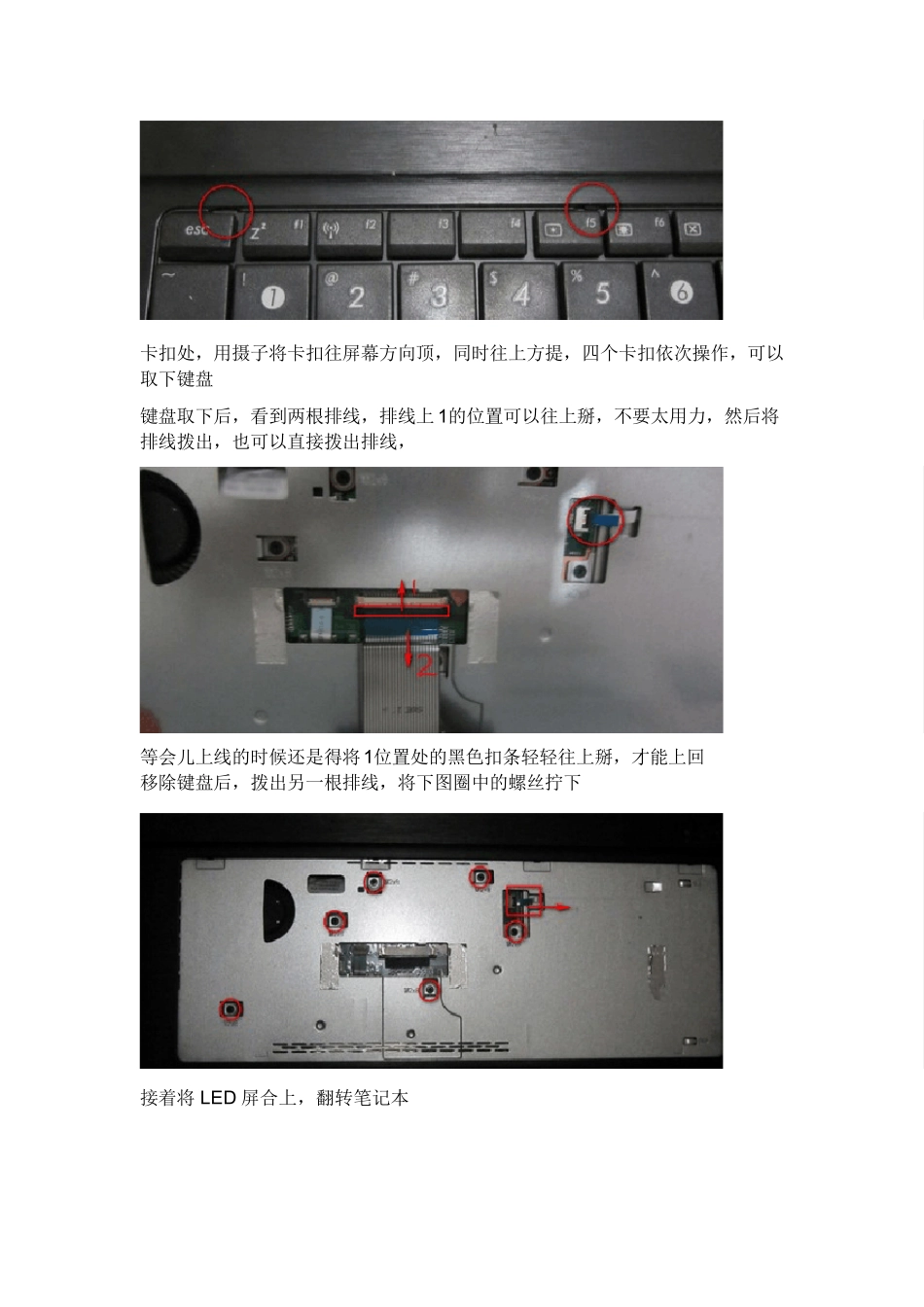

华硕P43SJ笔记本拆解_第3页
3/8
华硕P43SJ 笔记本拆解该机购于2011 年11 月,因散热不良,最近常出现自动关机现象。首先打开电源,弹出光驱,然后取下电池切掉电源,将图中红圈处螺丝拧下取掉盖板后,红圈处标出了四个卡扣,从最下面一个开始取下光驱面板后,将光驱盖板上好,避免数据线的损伤,上盖板时注意面板和侧骨架应该在同一水平面,最后将光驱按回仓位,接着开始拆键盘,该系键盘无螺丝固定,只需要弹开卡扣位置即可。先看四个卡扣的位置卡扣处,用摄子将卡扣往屏幕方向顶,同时往上方提,四个卡扣依次操作,可以取下键盘键盘取下后,看到两根排线,排线上1的位置可以往上掰,不要太用力,然后将排线拨出,也可以直接拨出排线,等会儿上线的时候还是得将1位置处的黑色扣条轻轻往上掰,才能上回移除键盘后,拨出另一根排线,将下图圈中的螺丝拧下接着将LED 屏合上,翻转笔记本将电池卡扣分别往左右拉,向上可取下电池,去除圈中螺丝,向下可取下硬盘和内存盖板左上角和右上角三棱柱垫子下有两个螺丝,请先将两个垫子取下,(用双面胶粘的,稍微用力即可取下),将图中红圈处的螺丝移除移除盖板,移除上图硬盘四周螺丝,将硬盘往左推,(注意左边的塑料片)取下硬盘,移除上图红圈中的螺丝,———(注意:取下无线网卡上黑白线,便于后面取下主板)确认所有螺丝取出后,用折机片或身份证件类硬卡,将面板移除,可以看到主板圆圈处两个螺丝移除,长方形框内的螺丝没有必要移除将光驱往右推,取下光驱按下图拨出排线先将方框里黑色压条轻轻掰起,按箭头方向拉出排线将视频排线上的胶带拉起,用工具从圆圈处将排线往屏幕方向顶出再将喇叭和开关控制线取下(下图),这个卡扣有点难搞,耐心一点,最好借助工具,最后取出主板,P43S 和P43E 两者相差一个独显,移除圈中的螺丝,取下散热器,清理,散热器用胶带粘的,启开后清理垃圾后可用双面胶粘回,至此,拆机完毕。该系本本,拆换硬盘,内存,无线网卡很方便,更换键盘也方便,轻理散热器灰尘太麻烦,设计不合理,不过整体做工不错,散热效果较好。
