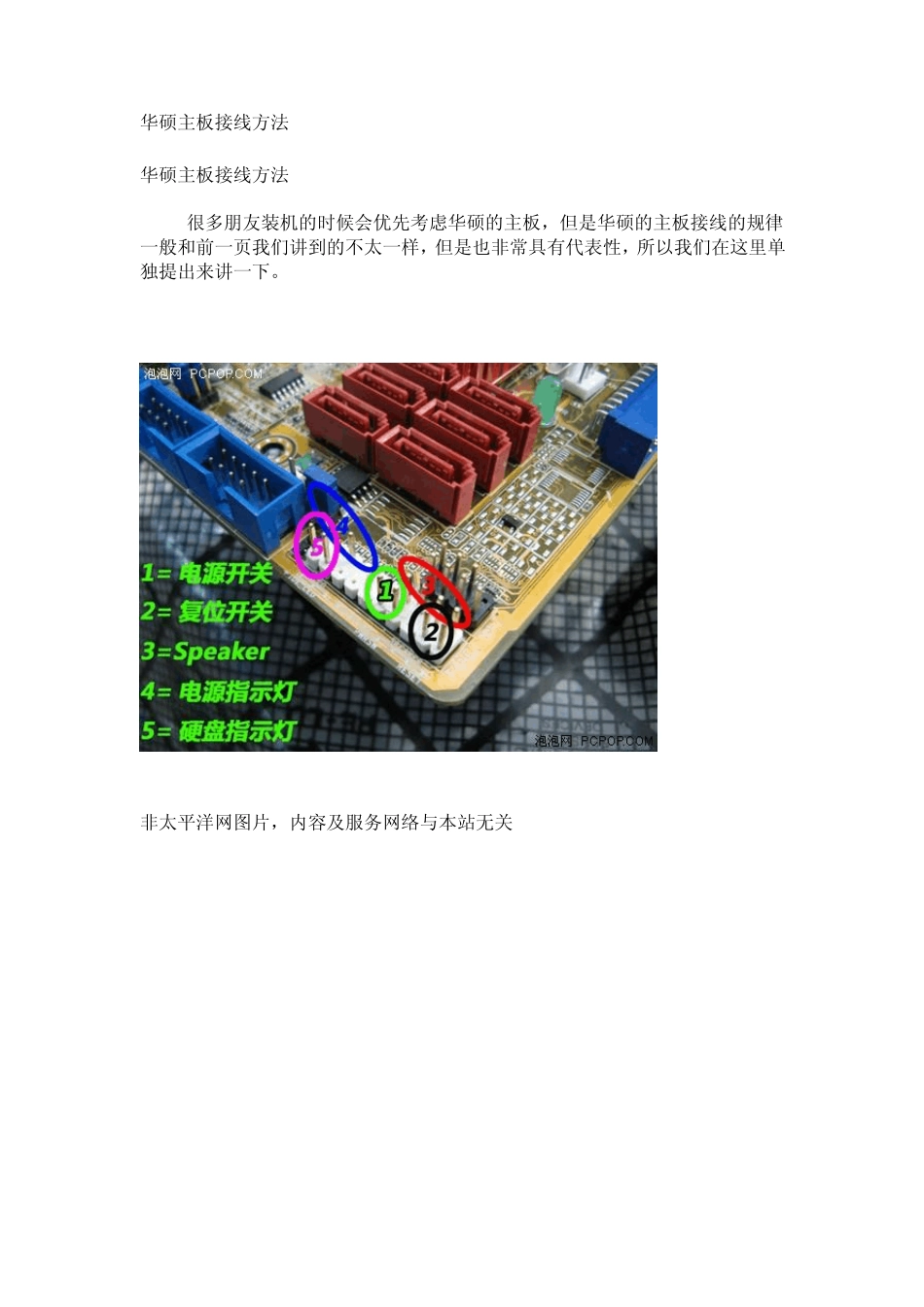

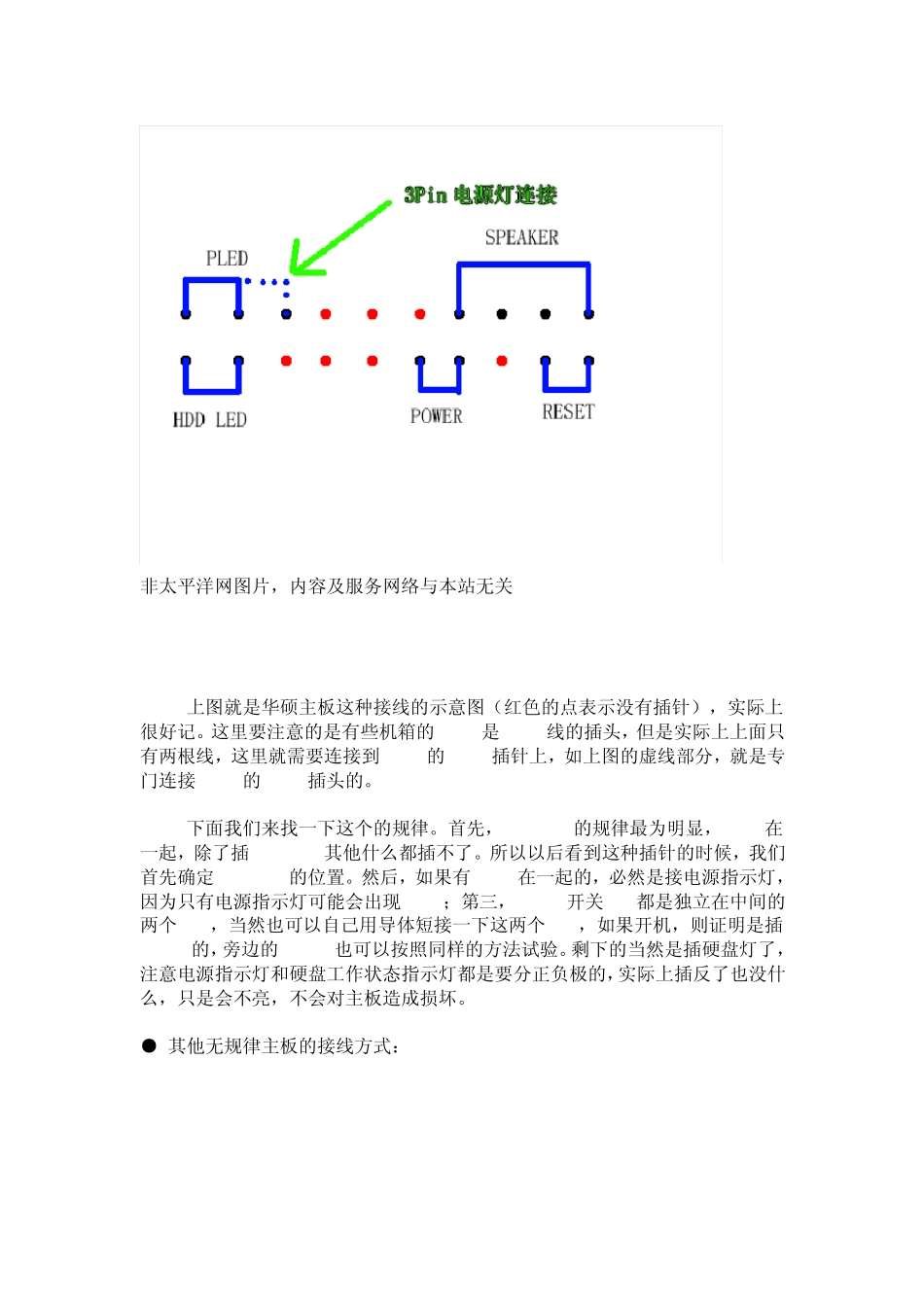

华硕主板接线方法 2009-01-19 09:45 华硕主板接线方法 很多朋友装机的时候会优先考虑华硕的主板，但是华硕的主板接线的规律一般和前一页我们讲到的不太一样，但是也非常具有代表性，所以我们在这里单独提出来讲一下。 非太平洋网图片，内容及服务网络与本站无关 非 太 平 洋 网 图 片 ， 内 容 及 服 务 网 络 与 本 站 无 关 上 图 就 是 华 硕 主 板 这 种 接 线 的 示 意 图 （ 红 色 的 点 表 示 没 有 插 针 ） ， 实 际 上很 好 记 。 这 里 要 注 意 的 是 有 些 机 箱 的 PLED是 3Pin线 的 插 头 ， 但 是 实 际 上 上 面 只有 两 根 线 ， 这 里 就 需 要 连 接 到 3Pin的 PLED插 针 上 ， 如 上 图 的 虚 线 部 分 ， 就 是 专门 连 接 3Pin的 PLED插 头 的 。 下 面 我 们 来 找 一 下 这 个 的 规 律 。 首 先 ， SPEAKER的 规 律 最 为 明 显 ， 4Pin在一 起 ， 除 了 插 SPeaker其 他 什 么 都 插 不 了 。 所 以 以 后 看 到 这 种 插 针 的 时 候 ， 我 们首 先 确 定 SPeaker的 位 置 。 然 后 ， 如 果 有 3Pin在 一 起 的 ， 必 然 是 接 电 源 指 示 灯 ，因 为 只 有 电 源 指 示 灯 可 能 会 出 现 3Pin； 第 三 ， Power开 关 90%都 是 独 立 在 中 间 的两 个 Pin， 当 然 也 可 以 自己用导体短接 一 下 这 两 个 pin， 如 果 开 机 ， 则证明 是 插POWER的 ， 旁边的 Reset也 可 以 按照同样的 方法试验。 剩下 的 当 然 是 插 硬盘灯 了 ，注 意 电 源 指 示 灯 和硬盘工作状态指 示 灯 都 是 要 分 正负极的 ，实 际 上 插 反了 也 没 什么 ， 只 是 会 不 亮， 不 会 对主 板 造成损坏。 ● 其 他 无 规 律 主 板 的 接 线 方式： 非太平洋网图片，内容及服务网络与本站无关 除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图。大家遇到这样主板的时候，就按照标识来插线就可以了。 看到现在，相信你已经明白了装机员用钥匙开机的秘密...
