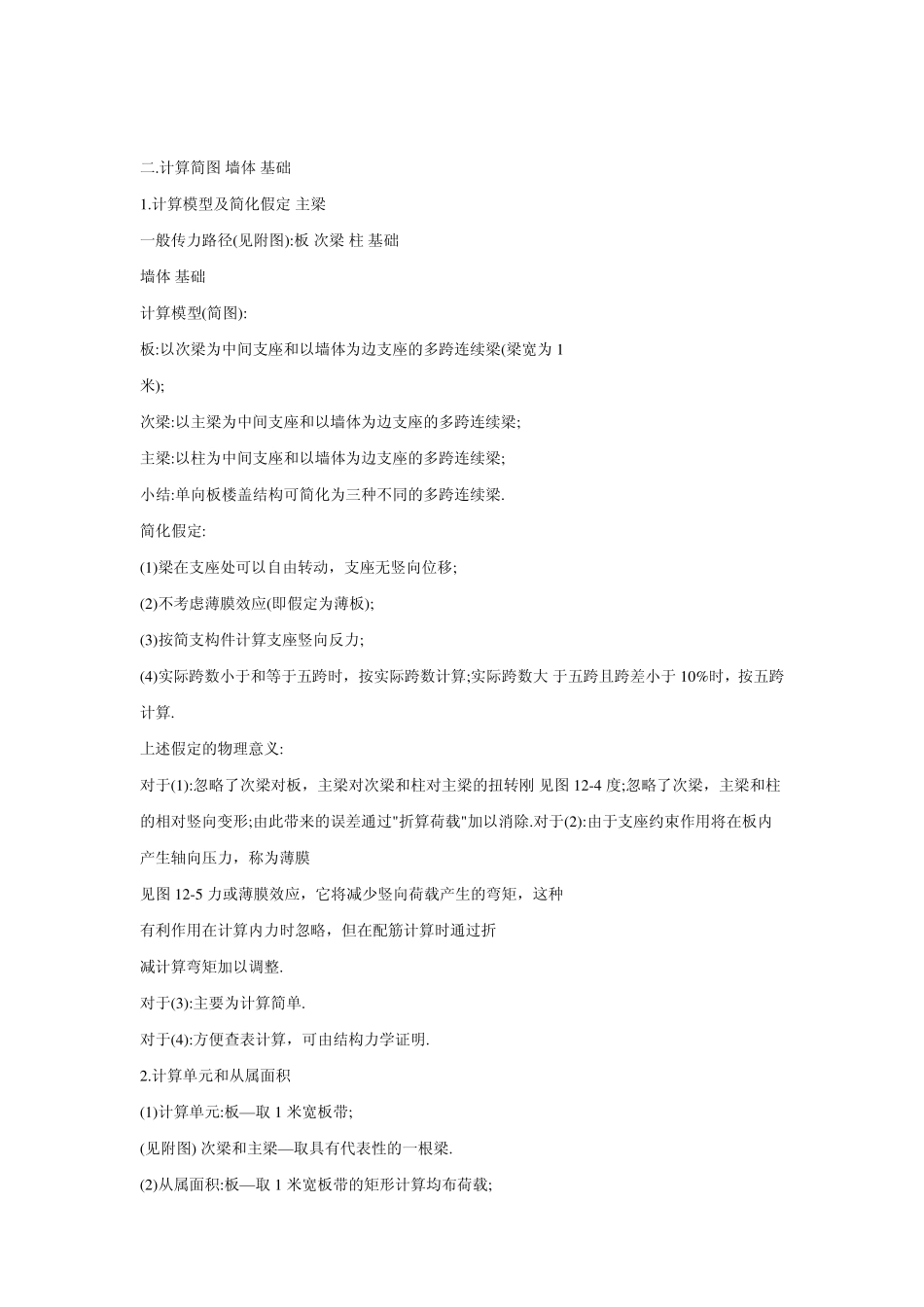

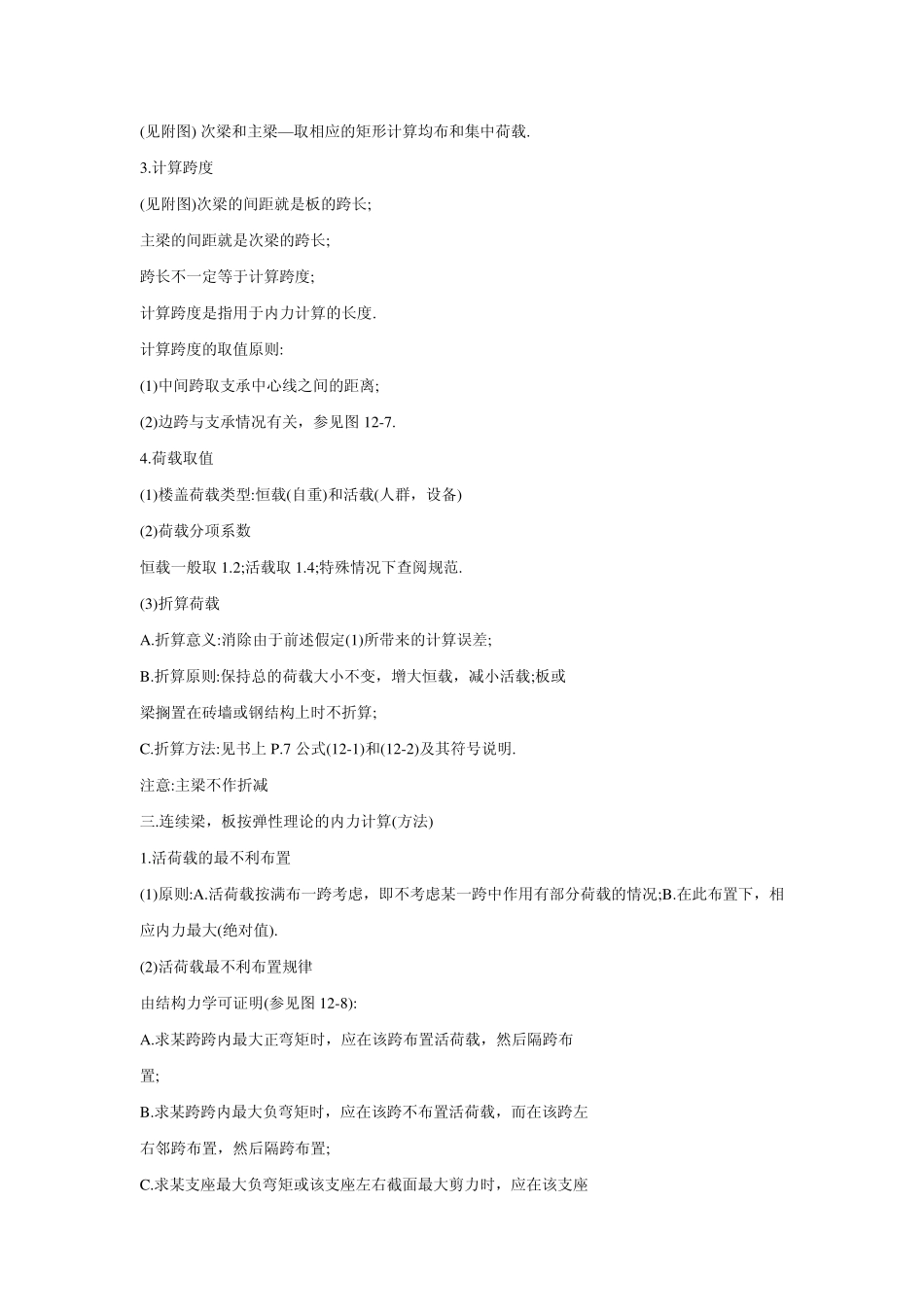

二.计算简图 墙体 基础 1.计算模型及简化假定 主梁 一般传力路径(见附图):板 次梁 柱 基础 墙体 基础 计算模型(简图): 板:以次梁为中间支座和以墙体为边支座的多跨连续梁(梁宽为 1 米); 次梁:以主梁为中间支座和以墙体为边支座的多跨连续梁; 主梁:以柱为中间支座和以墙体为边支座的多跨连续梁; 小结:单向板楼盖结构可简化为三种不同的多跨连续梁. 简化假定: (1)梁在支座处可以自由转动,支座无竖向位移; (2)不考虑薄膜效应(即假定为薄板); (3)按简支构件计算支座竖向反力; (4)实际跨数小于和等于五跨时,按实际跨数计算;实际跨数大 于五跨且跨差小于 10%时,按五跨计算. 上述假定的物理意义: 对于(1):忽略了次梁对板,主梁对次梁和柱对主梁的扭转刚 见图12-4 度;忽略了次梁,主梁和柱的相对竖向变形;由此带来的误差通过"折算荷载"加以消除.对于(2):由于支座约束作用将在板内产生轴向压力,称为薄膜 见图12-5 力或薄膜效应,它将减少竖向荷载产生的弯矩,这种 有利作用在计算内力时忽略,但在配筋计算时通过折 减计算弯矩加以调整. 对于(3):主要为计算简单. 对于(4):方便查表计算,可由结构力学证明. 2.计算单元和从属面积 (1)计算单元:板—取 1 米宽板带; (见附图) 次梁和主梁—取具有代表性的一根梁. (2)从属面积:板—取 1 米宽板带的矩形计算均布荷载; (见附图) 次梁和主梁—取相应的矩形计算均布和集中荷载. 3.计算跨度 (见附图)次梁的间距就是板的跨长; 主梁的间距就是次梁的跨长; 跨长不一定等于计算跨度; 计算跨度是指用于内力计算的长度. 计算跨度的取值原则: (1)中间跨取支承中心线之间的距离; (2)边跨与支承情况有关,参见图12-7. 4.荷载取值 (1)楼盖荷载类型:恒载(自重)和活载(人群,设备) (2)荷载分项系数 恒载一般取1.2;活载取1.4;特殊情况下查阅规范. (3)折算荷载 A.折算意义:消除由于前述假定(1)所带来的计算误差; B.折算原则:保持总的荷载大小不变,增大恒载,减小活载;板或 梁搁置在砖墙或钢结构上时不折算; C.折算方法:见书上 P.7 公式(12-1)和(12-2)及其符号说明. 注意:主梁不作折减 三.连续梁,板按弹性理论的内力计算(方法) 1.活荷载的最不利布置 (1)原则:A.活荷载按满布一跨考虑,即不考虑某一跨中作用有部分荷载的情况;B.在此布置下,相应内力最大(绝对值). (2)活荷载最不利布置规律 由结构力学可证明(参见图12-8): A.求某跨跨内最大正弯矩时,应在...
