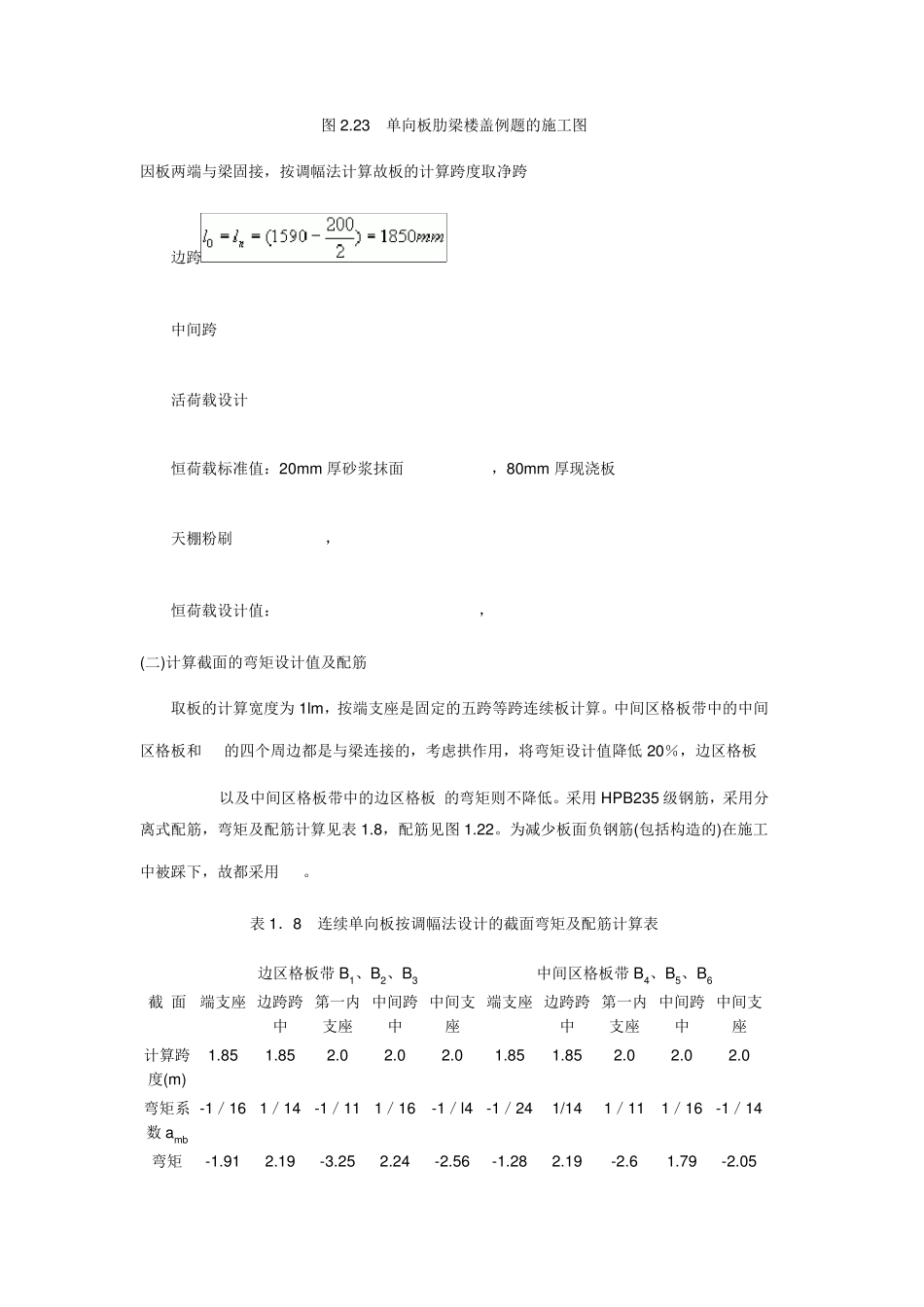

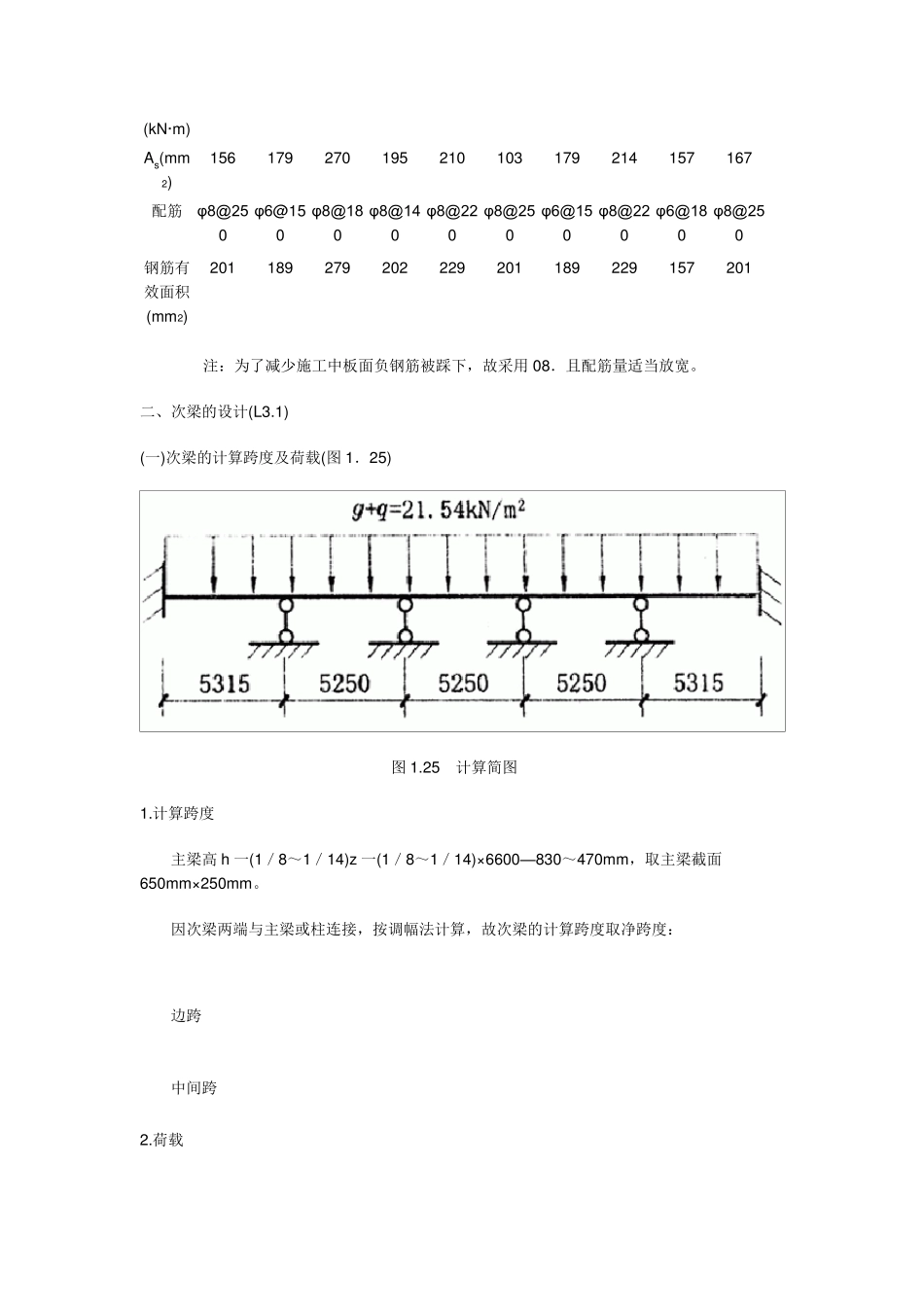

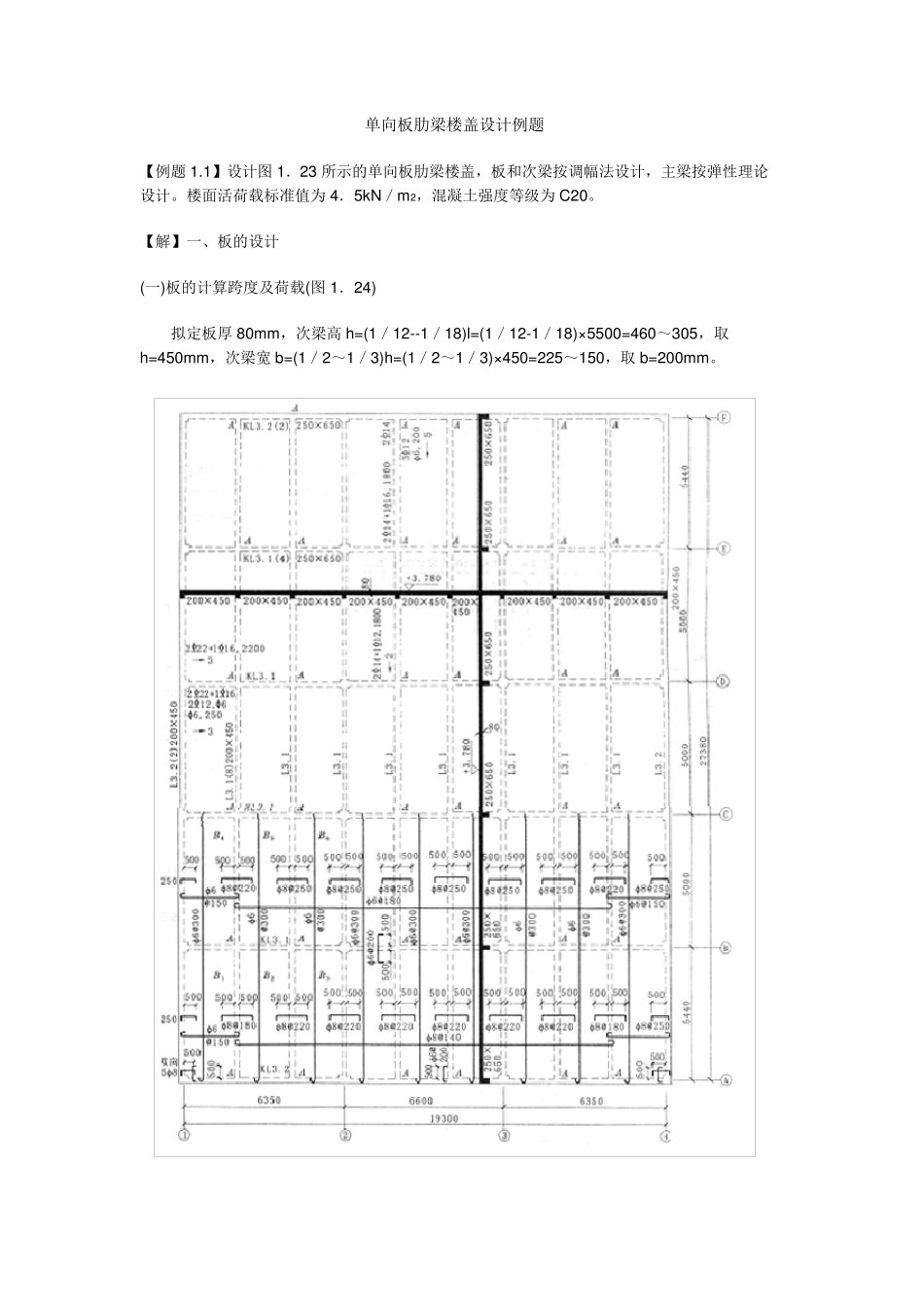

单向板肋梁楼盖设计例题 【例题1.1】设计图1．23 所示的单向板肋梁楼盖，板和次梁按调幅法设计，主梁按弹性理论设计。楼面活荷载标准值为4．5kN／m2，混凝土强度等级为C20。 【解】一、板的设计 (一)板的计算跨度及荷载(图1．24) 拟定板厚 80mm，次梁高 h=(1／12--1／18)l=(1／12-1／18)×5500=460～305，取h=450mm，次梁宽 b=(1／2～1／3)h=(1／2～1／3)×450=225～150，取 b=200mm。 图2.23 单向板肋梁楼盖例题的施工图 因板两端与梁固接，按调幅法计算故板的计算跨度取净跨 边跨 中间跨 活荷载设计 恒荷载标准值：20m m厚砂浆抹面 ，80m m厚现浇板 天棚粉刷， 恒荷载设计值：， (二)计算截面的弯矩设计值及配筋 取板的计算宽度为1lm ，按端支座是固定的五跨等跨连续板计算。中间区格板带中的中间区格板和的四个周边都是与梁连接的，考虑拱作用，将弯矩设计值降低20％，边区格板以及中间区格板带中的边区格板 的弯矩则不降低。采用HPB235 级钢筋，采用分离式配筋，弯矩及配筋计算见表1.8，配筋见图1.22。为减少板面负钢筋(包括构造的)在施工中被踩下，故都采用。 表1．8 连续单向板按调幅法设计的截面弯矩及配筋计算表 边区格板带B1、B2、B3 中间区格板带B4、B5、B6 截 面 端支座 边跨跨中 第一内支座 中间跨中 中间支座 端支座 边跨跨中 第一内支座 中间跨中 中间支座 计算跨度(m ) 1.85 1.85 2.0 2.0 2.0 1.85 1.85 2.0 2.0 2.0 弯矩系数 am b -1／16 1／14 -1／11 1／16 -1／l4 -1／24 1/14 1／11 1／16 -1／14 弯矩-1.91 2.19 -3.25 2.24 -2.56 -1.28 2.19 -2.6 1.79 -2.05 (kN·m) As(mm2) 156 179 270 195 210 103 179 214 157 167 配筋 φ8@250 φ6@150 φ8@180 φ8@140 φ8@220 φ8@250 φ6@150 φ8@220 φ6@180 φ8@250 钢筋有效面积(mm2) 201 189 279 202 229 201 189 229 157 201 注：为了减少施工中板面负钢筋被踩下，故采用08．且配筋量适当放宽。 二、次梁的设计(L3.1) (一)次梁的计算跨度及荷载(图 1．25) 图 1.25 计算简图 1.计算跨度 主梁高 h 一(1／8～1／14)z 一(1／8～1／14)× 6600— 830～470mm，取主梁截面650mm× 250mm。 因次梁两端与主梁或柱连接，按调幅法计算，故次梁的计算跨度取净跨度： 边跨 中间跨 2.荷载 恒荷载 活荷载 (二)次梁正截面受弯承载力计算 因跨度相差小于...
