单向板肋梁楼盖设计计算书(参考例题)

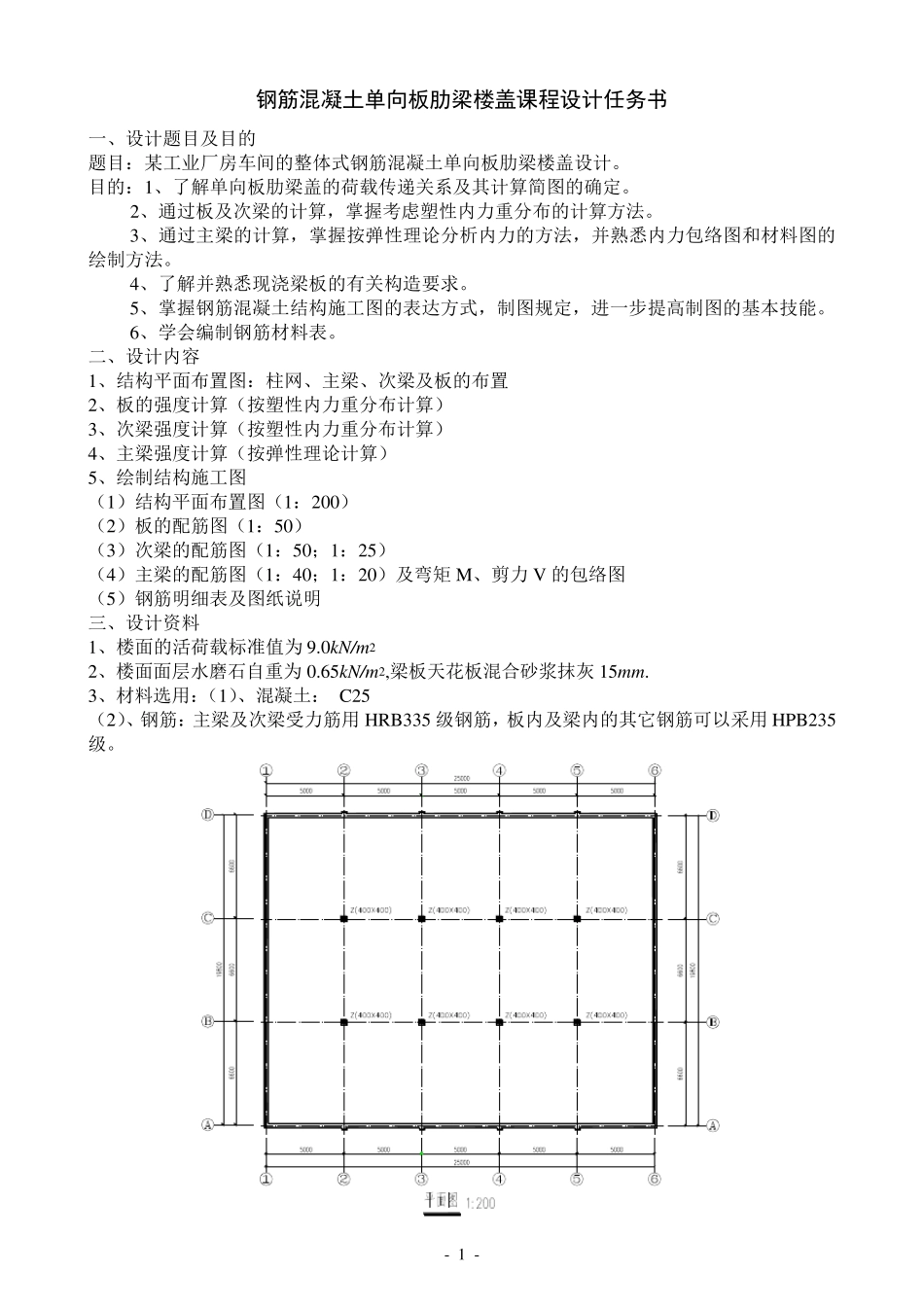

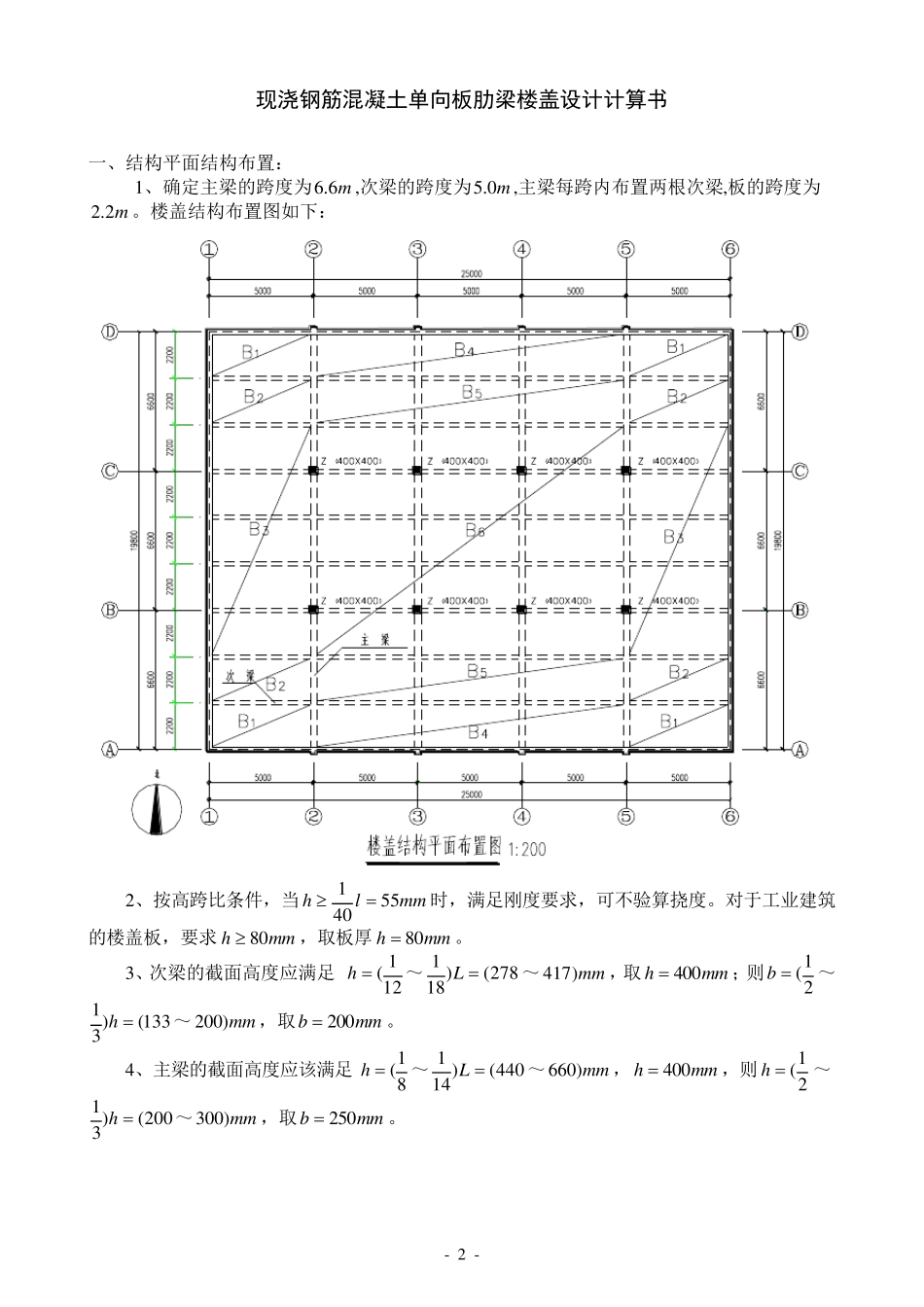

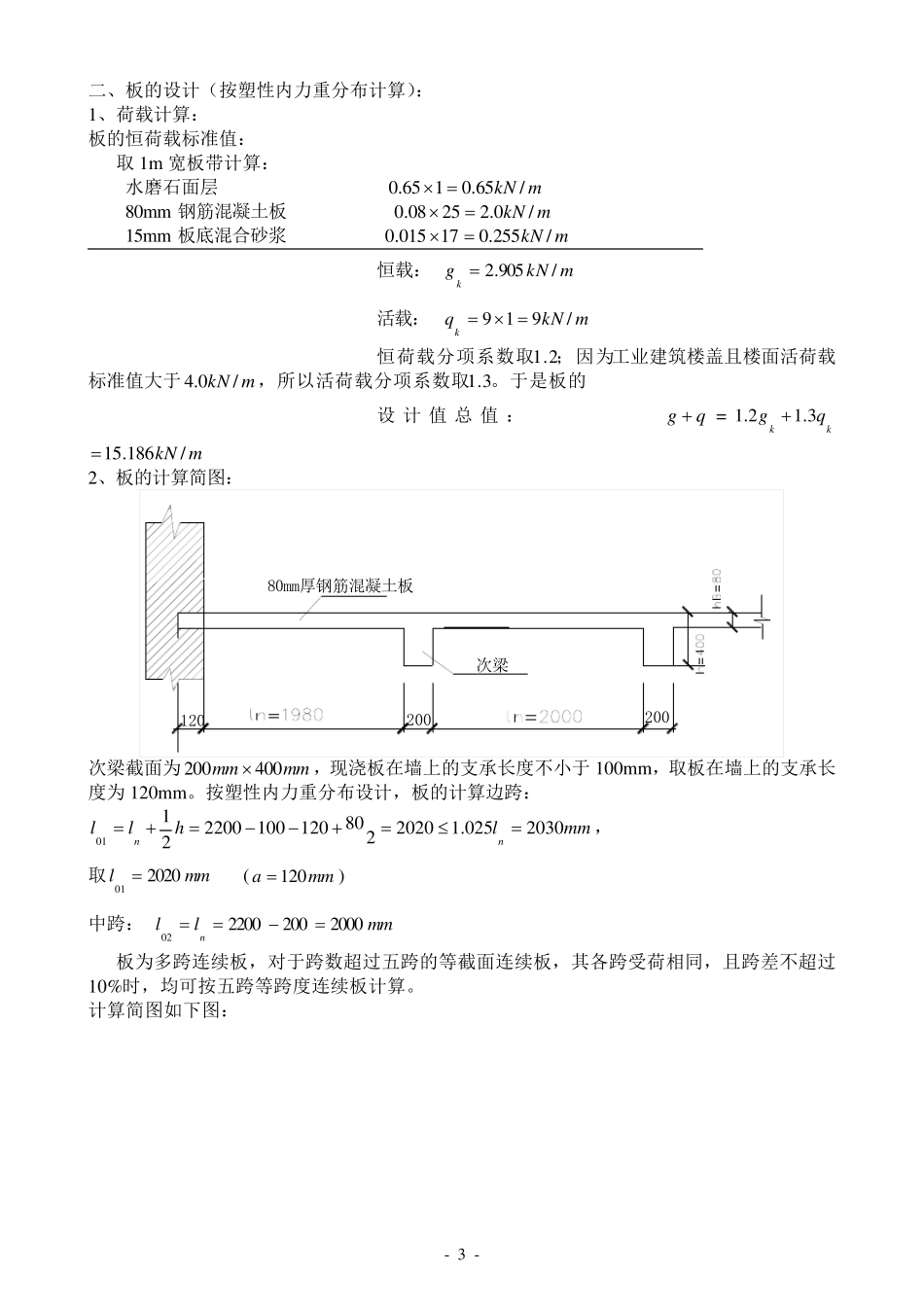

- 1 - 钢筋混凝土单向板肋梁楼盖课程设计任务书 一、设计题目及目的 题目：某工业厂房车间的整体式钢筋混凝土单向板肋梁楼盖设计。 目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。 2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。 3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。 4、了解并熟悉现浇梁板的有关构造要求。 5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。 6、学会编制钢筋材料表。 二、设计内容 1、结构平面布置图：柱网、主梁、次梁及板的布置 2、板的强度计算（按塑性内力重分布计算） 3、次梁强度计算（按塑性内力重分布计算） 4、主梁强度计算（按弹性理论计算） 5、绘制结构施工图 （1）结构平面布置图（1：200） （2）板的配筋图（1：50） （3）次梁的配筋图（1：50；1：25） （4）主梁的配筋图（1：40；1：20）及弯矩 M、剪力 V 的包络图 （5）钢筋明细表及图纸说明 三、设计资料 1、楼面的活荷载标准值为 9.0kN/m 2 2、楼面面层水磨石自重为 0.65kN/m 2,梁板天花板混合砂浆抹灰 15m m . 3、材料选用：（1）、混凝土： C25 （2）、钢筋：主梁及次梁受力筋用 HRB335 级钢筋，板内及梁内的其它钢筋可以采用 HPB235级。 - 2 - 现浇钢筋混凝土单向板肋梁楼盖设计计算书 一、结构平面结构布置： 1 、确定主梁的跨度为m6.6,次梁的跨度为m0.5,主梁每跨内布置两根次梁,板的跨度为m2.2。楼盖结构布置图如下： 2 、按高跨比条件，当m mlh5 54 01时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求m mh8 0，取板厚m mh8 0。 3 、次梁的截面高度应满足 1 21(h～2 7 8()1 81L～m m)4 1 7，取m mh4 0 0；则21(b～1 3 3()31h～m m)2 0 0，取m mb2 0 0。 4 、主梁的截面高度应该满足81(h～4 4 0()1 41L～m m)6 6 0，m mh4 0 0，则21(h～2 0 0()31h～m m)3 0 0，取m mb2 5 0。 - 3 - 二、板的设计（按塑性内力重分布计算）： 1、荷载计算： 板的恒荷载标准值： 取 1m 宽板带计算： 水磨石面层 mkN /65.0165.0 80m m 钢筋混凝土板 mkN /0.22508.0 15m m 板底混合砂浆 mkN /255.017015.0 恒载： mkNgk/905.2 活载： mkNqk/919 恒荷载分项系数...
