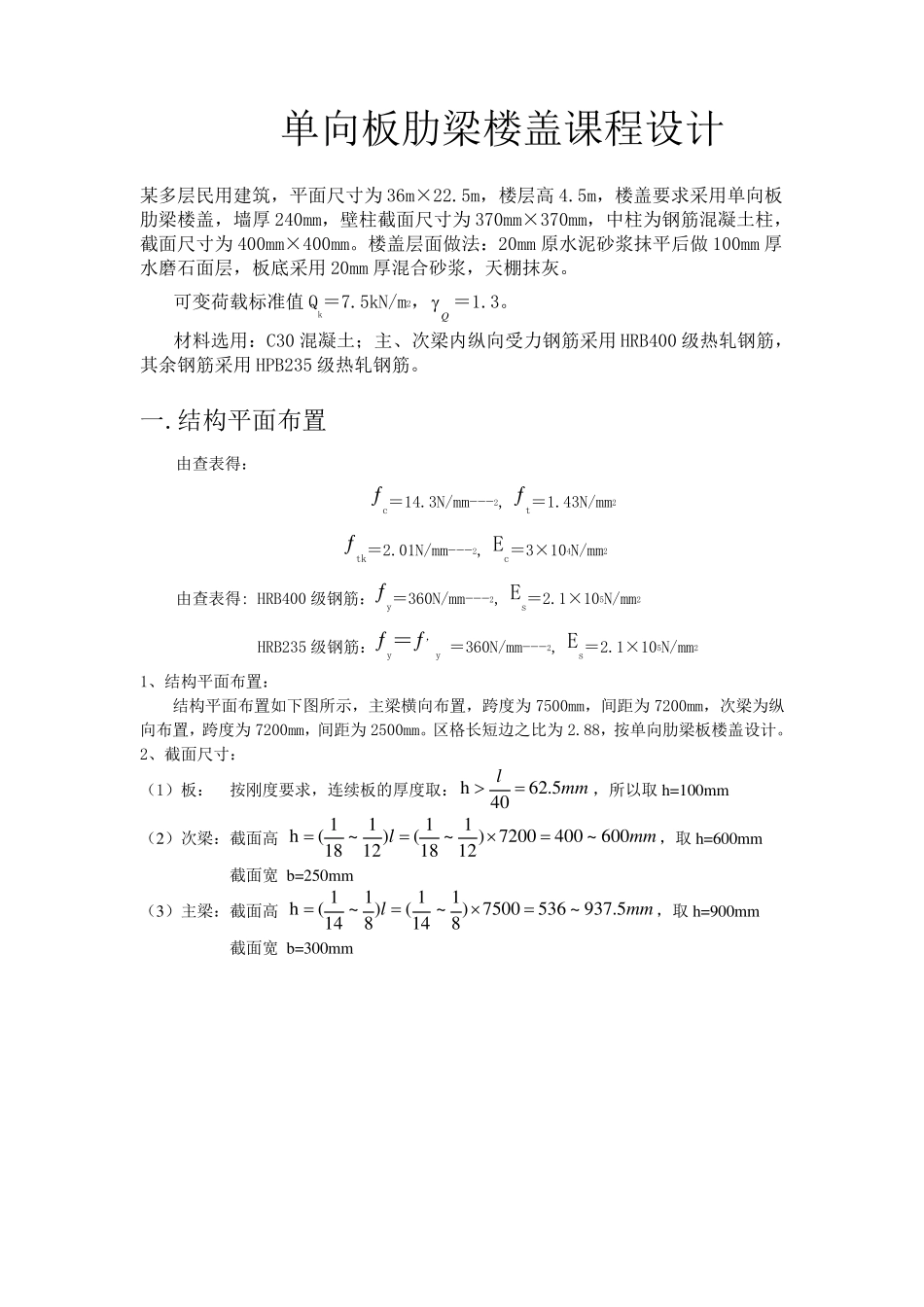

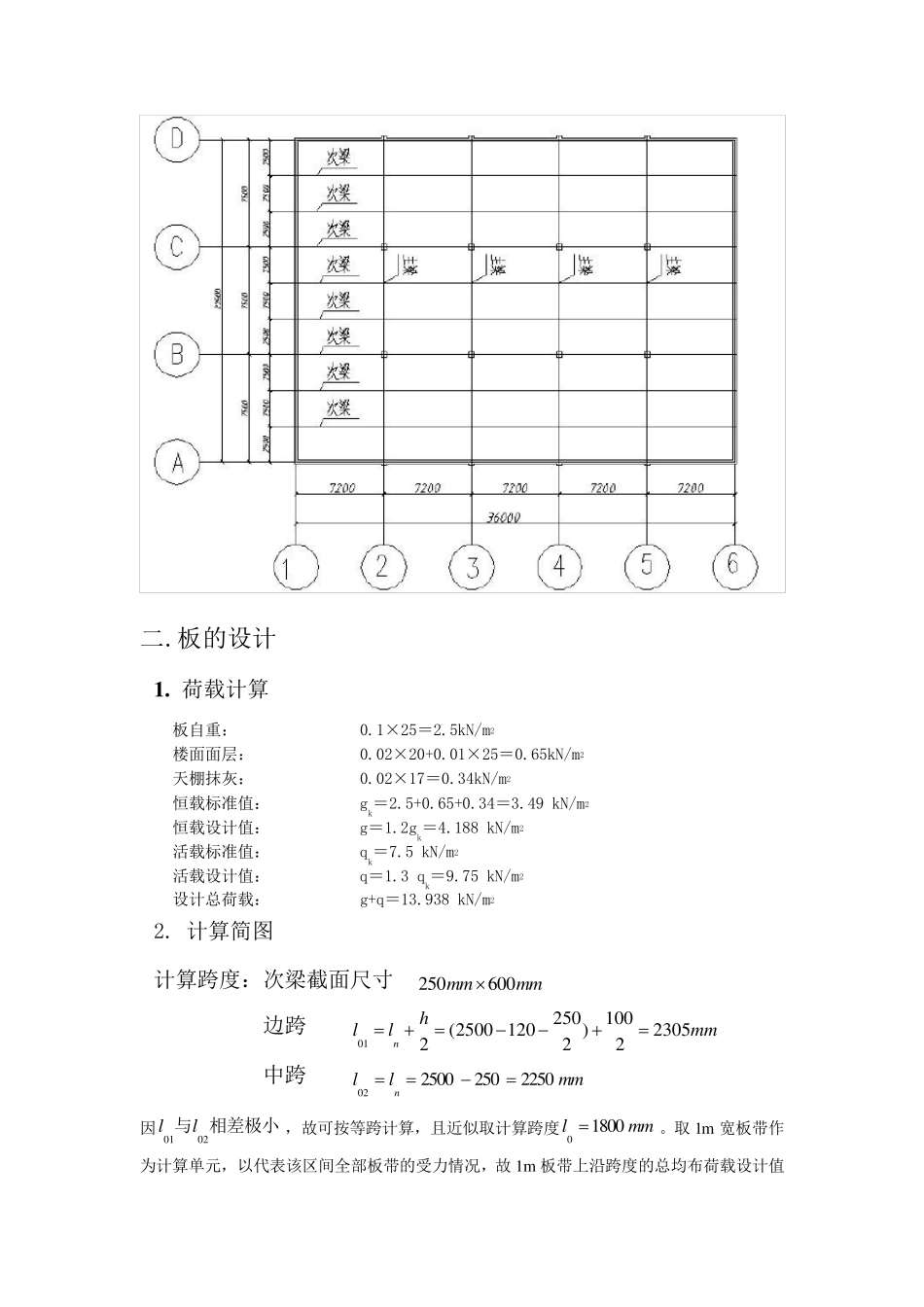

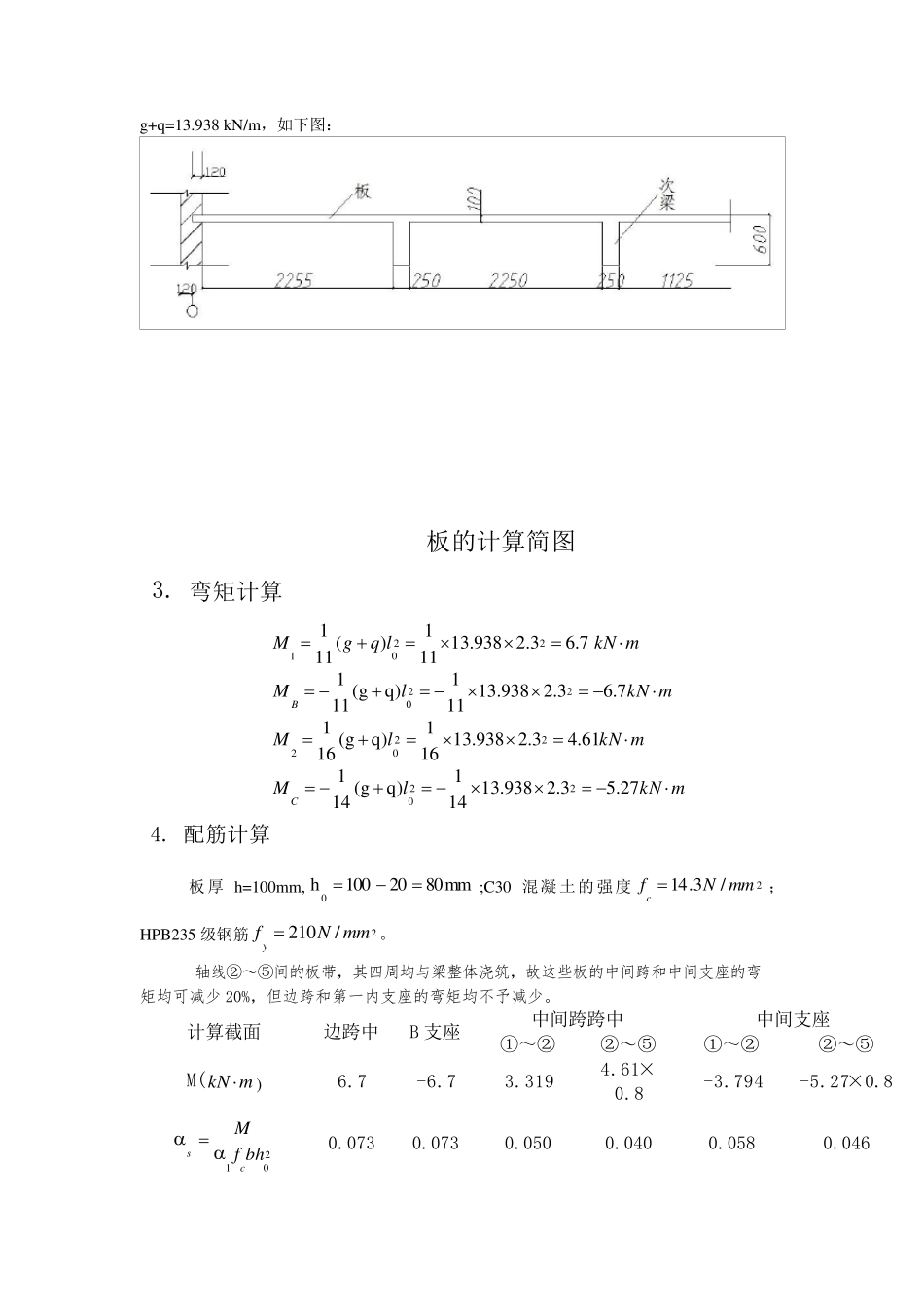

单向板肋梁楼盖课程设计 某多层民用建筑，平面尺寸为36m×22.5m，楼层高4.5m，楼盖要求采用单向板肋梁楼盖，墙厚240mm，壁柱截面尺寸为370mm×370mm，中柱为钢筋混凝土柱，截面尺寸为400mm×400mm。楼盖层面做法：20mm 原水泥砂浆抹平后做100mm 厚水磨石面层，板底采用20mm 厚混合砂浆，天棚抹灰。 可变荷载标准值Qk＝7.5kN/m2，Q ＝1.3。 材料选用：C30 混凝土；主、次梁内纵向受力钢筋采用HRB400 级热轧钢筋，其余钢筋采用HPB235 级热轧钢筋。 一.结构平面布置 由查表得： ƒc＝14.3N/mm---2, ƒt＝1.43N/mm2 ƒtk＝2.01N/mm---2, Ec＝3×104N/mm2 由查表得: HRB400 级钢筋：ƒy＝360N/mm---2, Es＝2.1×105N/mm2 HRB235 级钢筋：ƒy＝ƒ’y ＝360N/mm---2, Es＝2.1×105N/mm2 1、结构平面布置： 结构平面布置如下图所示，主梁横向布置，跨度为7500mm，间距为7200mm，次梁为纵向布置，跨度为7200mm，间距为2500mm。区格长短边之比为2.88，按单向肋梁板楼盖设计。 2、截面尺寸： （1）板： 按刚度要求，连续板的厚度取：m ml5.6240h，所以取h=100mm （2）次梁：截面高 m ml600~4007200)121~181()121~181(h，取h=600mm 截面宽 b=250mm （3）主梁：截面高 m ml5.937~5367500)81~141()81~141(h，取h=900mm 截面宽 b=300mm 二.板的设计 1 . 荷载计算 板自重： 0.1×25＝2.5kN/m2 楼面面层： 0.02×20+0.01×25＝0.65kN/m2 天棚抹灰： 0.02×17＝0.34kN/m2 恒载标准值： gk＝2.5+0.65+0.34＝3.49 kN/m2 恒载设计值： g＝1.2gk＝4.188 kN/m2 活载标准值： qk＝7.5 kN/m2 活载设计值： q＝1.3 qk＝9.75 kN/m2 设计总荷载： g+q＝13.938 kN/m2 2. 计算简图 计算跨度：次梁截面尺寸 mmmm 600250 边跨 mmhlln23052100)22501202500(201 中跨 mmlln2250250250002 因 相差极小与0201ll，故可按等跨计算，且近似取计算跨度mml18000 。取1m 宽板带作为计算单元，以代表该区间全部板带的受力情况，故1m 板带上沿跨度的总均布荷载设计值g+q=13.938 kN/m，如下图： 板的计算简图 3. 弯矩计算 7.63.2938.13111)(1112201lqgMmkN  mkNlMB7.63.2938.13111)qg(111220 mkNlM61.43.2938.13161)qg(1612202 mkNlMC27.53.2938.13141)qg(141220 4. 配筋计...
