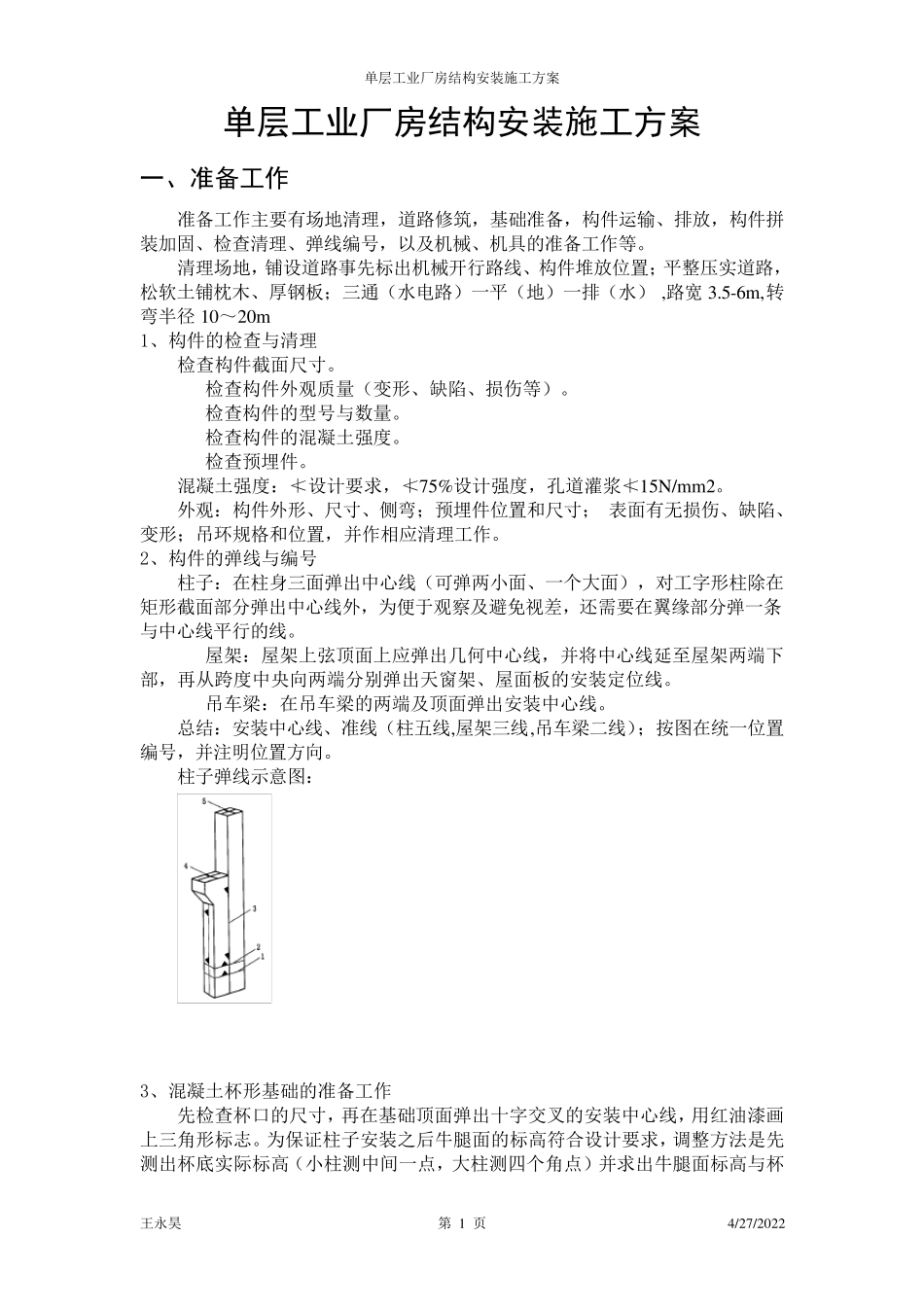

单层工业厂房结构安装施工方案 王永昊 第 1 页 4/27/2022 单层工业厂房结构安装施工方案 一、准备工作 准备工作主要有场地清理，道路修筑，基础准备，构件运输、排放，构件拼装加固、检查清理、弹线编号，以及机械、机具的准备工作等。 清理场地，铺设道路事先标出机械开行路线、构件堆放位置；平整压实道路，松软土铺枕木、厚钢板；三通（水电路）一平（地）一排（水）,路宽3.5-6m,转弯半径10～20m 1、构件的检查与清理 检查构件截面尺寸。 检查构件外观质量（变形、缺陷、损伤等）。 检查构件的型号与数量。 检查构件的混凝土强度。 检查预埋件。 混凝土强度：≮设计要求，≮75%设计强度，孔道灌浆≮15N/mm2。 外观：构件外形、尺寸、侧弯；预埋件位置和尺寸； 表面有无损伤、缺陷、变形；吊环规格和位置，并作相应清理工作。 2、构件的弹线与编号 柱子：在柱身三面弹出中心线（可弹两小面、一个大面），对工字形柱除在矩形截面部分弹出中心线外，为便于观察及避免视差 ，还 需 要在翼 缘 部分弹一条与中心线平行的线。 屋 架 ：屋 架 上 弦 顶 面上 应弹出几 何 中心线，并将 中心线延 至 屋 架 两端 下部，再 从 跨 度中央 向 两端 分别 弹出天 窗 架 、屋 面板的安装定 位线。 吊车 梁 ：在吊车 梁 的两端 及顶 面弹出安装中心线。 总 结：安装中心线、准线（柱五 线,屋 架 三线,吊车 梁 二 线）；按 图 在统 一位置编号，并注 明 位置方向 。 柱子弹线示 意 图 ： 3、混凝土杯 形基础的准备工作 先检查杯 口 的尺寸，再 在基础顶 面弹出十 字交 叉 的安装中心线，用 红 油 漆 画上 三角 形标志 。为保 证 柱子安装之 后 牛 腿 面的标高 符 合 设计要求，调 整方法 是 先测 出杯 底 实际 标高 （小柱测 中间 一点 ，大柱测 四 个角 点 ）并求出牛 腿 面标高 与杯单层工业厂房结构安装施工方案 王永昊 第 2 页 4 /2 7 /2 0 2 2 底实际标高的差值A，再量出柱子牛腿面至柱脚的实际长度B，两者相减便可得出杯底标高调整值C（C=A-B），然后根据得出的杯底标高调整值用水泥砂浆或细石混凝土抹平至所需标高。杯底标高调整后要加以保护。 4、构件运输 一些质量不大而数量较多的定型构件，如屋面板、连系梁、轻型吊车梁等，宜在预制厂预制，用汽车将构件运至施工现场。起吊运输时，必须保证构件的强度符合...
