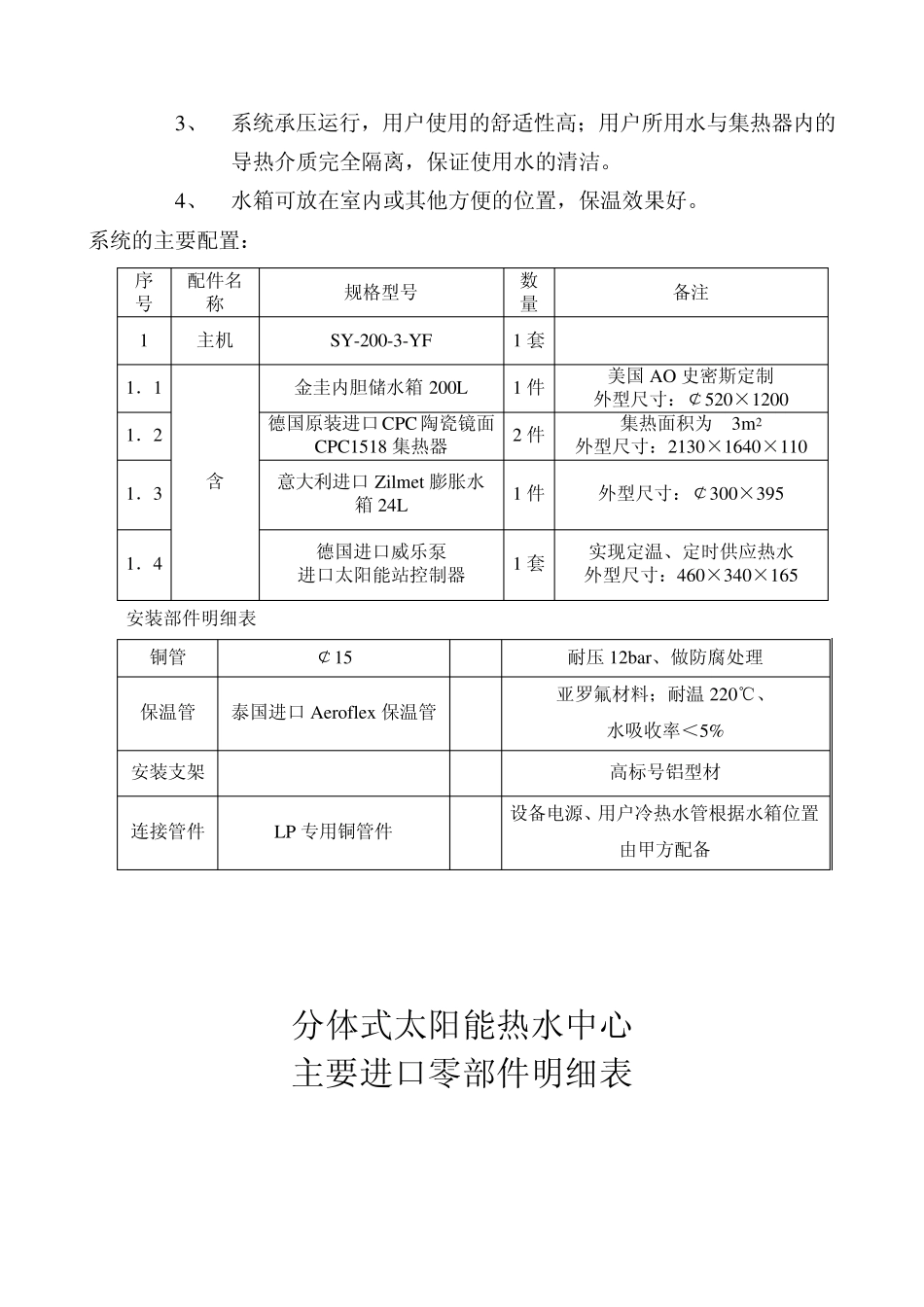

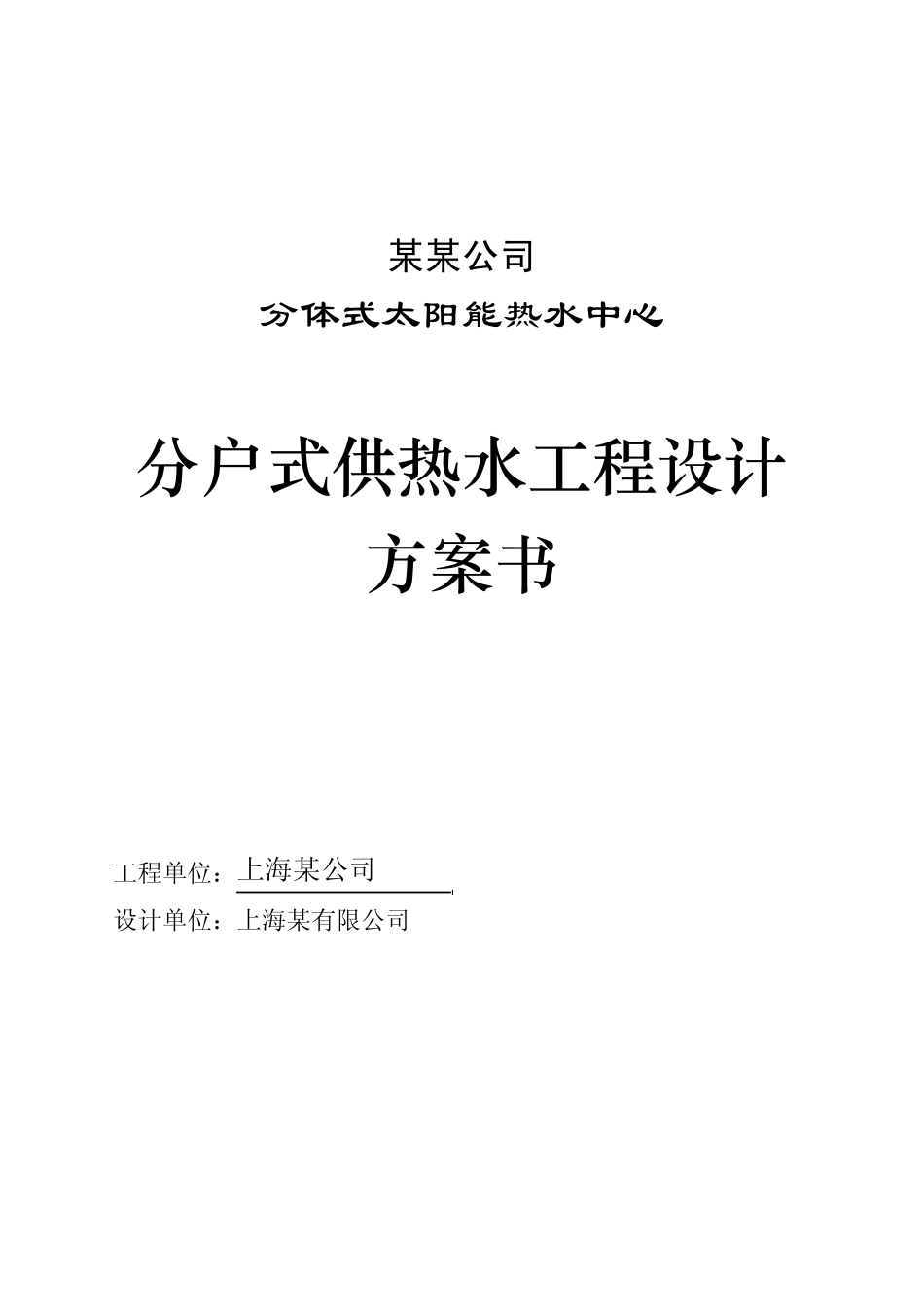

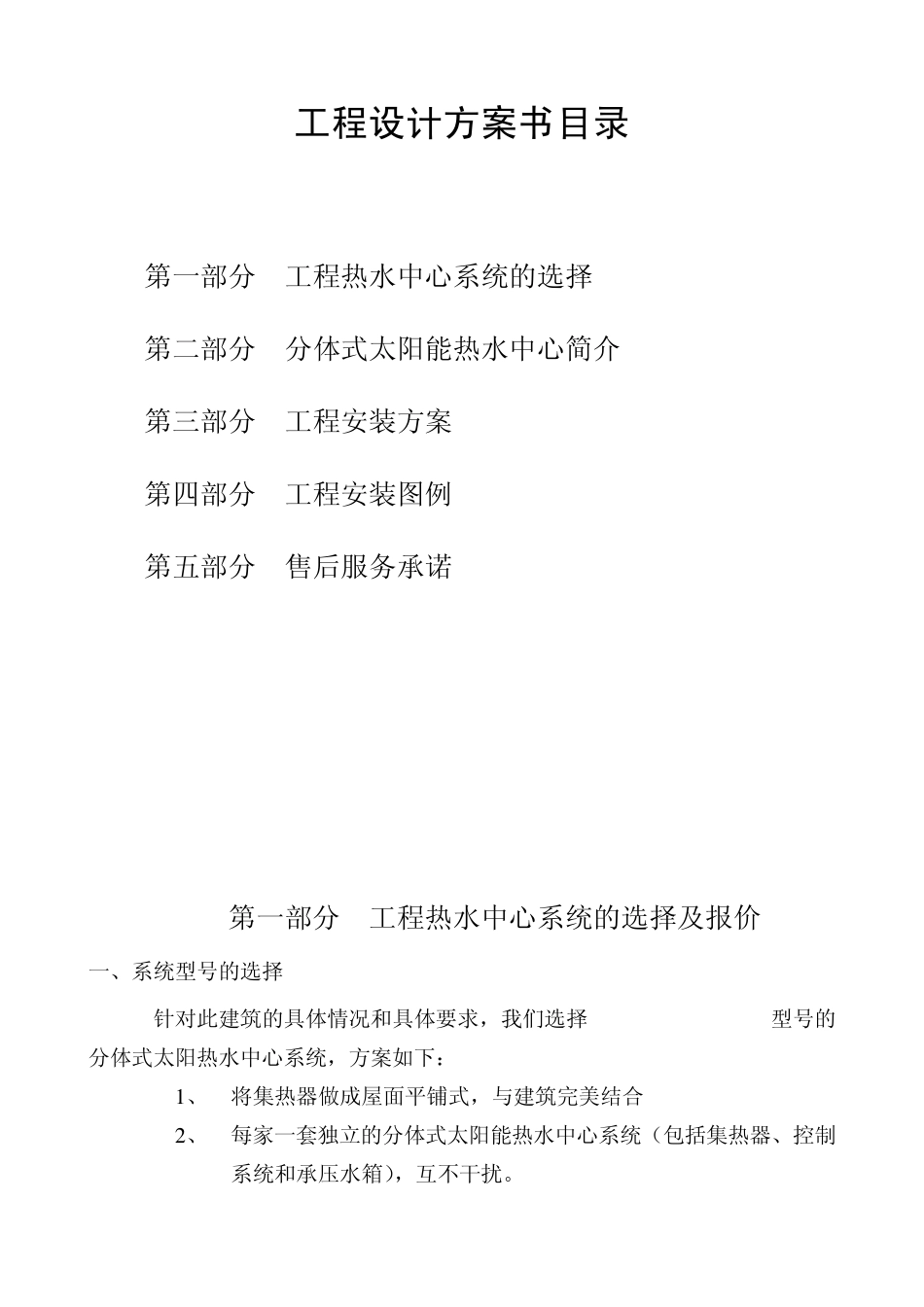

某某公司 分体式太阳能热水中心 分户式供热水工程设计 方案书 工程单位:上海某公司 设计单位:上海某有限公司 工程设计方案书目录 第一部分 工程热水中心系统的选择 第二部分 分体式太阳能热水中心简介 第三部分 工程安装方案 第四部分 工程安装图例 第五部分 售后服务承诺 第一部分 工程热水中心系统的选择及报价 一、系统型号的选择 针对此建筑的具体情况和具体要求,我们选择LPDHWS-200-4-YF型号的分体式太阳热水中心系统,方案如下: 1 、 将集热器做成屋面平铺式,与建筑完美结合 2 、 每家一套独立的分体式太阳能热水中心系统(包括集热器、控制系统和承压水箱),互不干扰。 3、 系统承压运行,用户使用的舒适性高;用户所用水与集热器内的导热介质完全隔离,保证使用水的清洁。 4、 水箱可放在室内或其他方便的位置,保温效果好。 系统的主要配置: 序号 配件名称 规格型号 数量 备注 1 主机 SY-200-3-YF 1 套 1.1 含 金圭内胆储水箱200L 1 件 美国AO 史密斯定制 外型尺寸:¢520×1200 1.2 德国原装进口 CPC 陶瓷镜面 CPC1518 集热器 2 件 集热面积为 3m2 外型尺寸:2130×1640×110 1.3 意大利进口 Zilmet 膨胀水 箱24L 1 件 外型尺寸:¢300×395 1.4 德国进口威乐泵 进口太阳能站控制器 1 套 实现定温、定时供应热水 外型尺寸:460×340×165 安装部件明细表 铜管 ¢15 耐压12bar、做防腐处理 保温管 泰国进口 Aeroflex 保温管 亚罗氟材料;耐温220℃、 水吸收率<5% 安装支架 高标号铝型材 连接管件 LP 专用铜管件 设备电源、用户冷热水管根据水箱位置由甲方配备 分体式太阳能热水中心 主要进口零部件明细表 序号 零件名称 型号规格 生产国家 1 CPC 反射板 陶瓷镜面反射板1445×345 德国 2 威乐泵 RS15/6-3P 德国 3 流量计 AV23 PB 10bar TB 100℃ 瑞士 4 膨胀水箱 18 升 意大利Zilmet 5 安全阀 CALEFFI312480 1/2″ 8bar 意大利Caleffi 6 T/P 安全阀 启动压力 10bar 启动温度 90~ 99℃ 美国 7 储水箱 金圭搪瓷内胆 美国AO 史密斯定制 第二部分 分体式太阳热水中心系统简介 一、工作原理 本系统为双路循环运行系统,即集热器通过太阳能站和储水箱内的热交换器之间为一路闭路循环,此循环由太阳能站控制自动运行,同时配有膨胀水箱吸收系统内多余压力,保护系统正常运行;自来...
