单桩竖向抗压静载检测报告

单桩竖向抗压静载检测报告_第1页
1/7
单桩竖向抗压静载检测报告_第2页
2/7
单桩竖向抗压静载检测报告_第3页
3/7

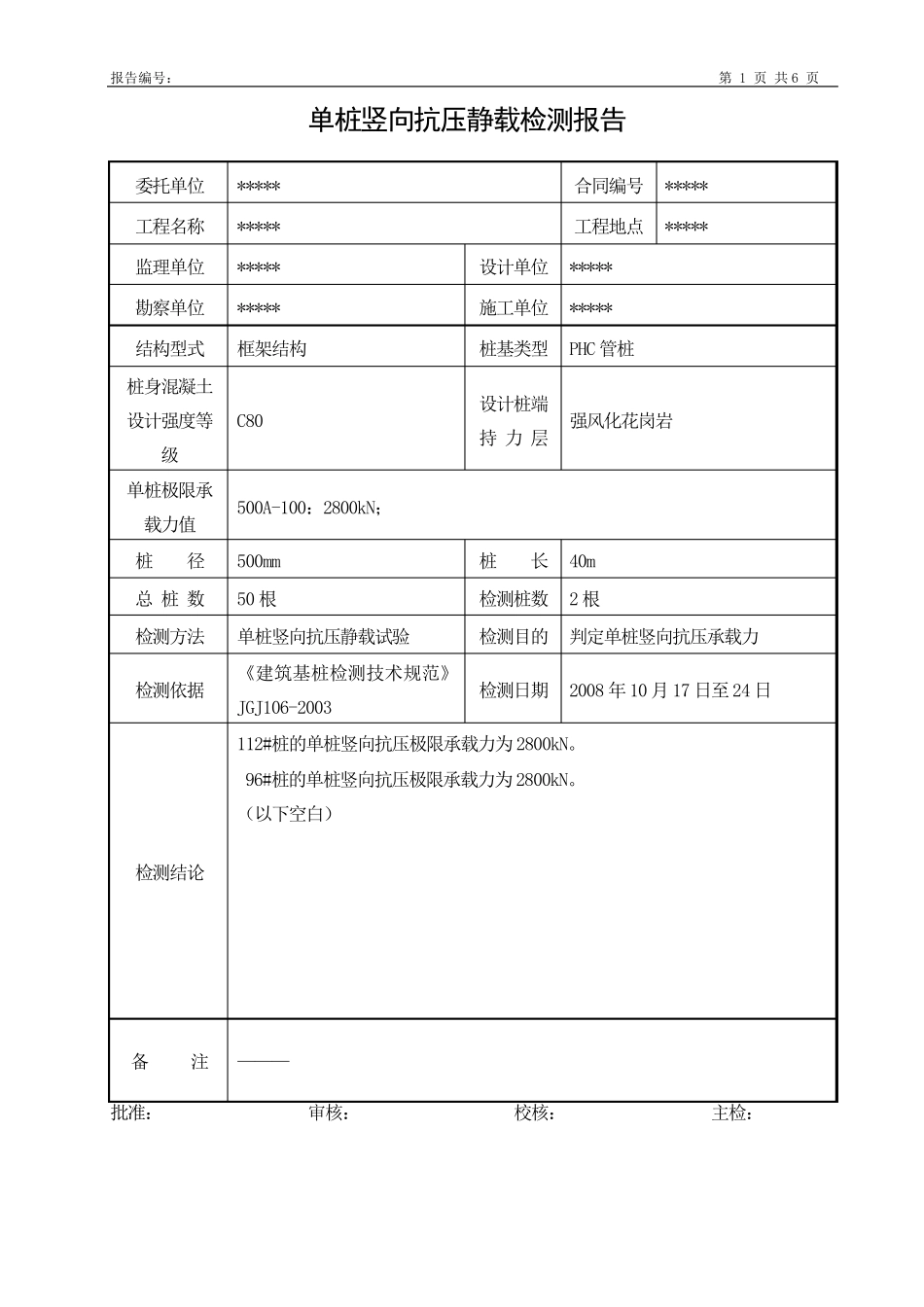

报告编号: 第 1 页 共6 页 单桩竖向抗压静载检测报告 委托单位 ***** 合同编号 ***** 工程名称 ***** 工程地点 ***** 监理单位 ***** 设计单位 ***** 勘察单位 ***** 施工单位 ***** 结构型式 框架结构 桩基类型 PHC 管桩 桩身混凝土设计强度等级 C80 设计桩端持 力 层 强风化花岗岩 单桩极限承载力值 500A-100:2800kN; 桩 径 500mm 桩 长 40m 总 桩 数 50 根 检测桩数 2 根 检测方法 单桩竖向抗压静载试验 检测目的 判定单桩竖向抗压承载力 检测依据 《建筑基桩检测技术规范》JGJ106-2003 检测日期 2008 年10 月17 日至24 日 检测结论 112#桩的单桩竖向抗压极限承载力为2800kN。 96#桩的单桩竖向抗压极限承载力为2800kN。 (以下空白) 备 注 ——— 批准: 审核: 校核: 主检: 报告编号: 第 2 页 共6 页 附 录 一、工程地质概况 1、杂填土:松散-稍密,稍湿,层厚1.60~6.40m; 2、淤泥:流塑,饱和,层厚8.20~15.30m; 3、粉质粘土:饱和,可塑—硬塑,含少量粉细砂,层厚4.0~13.30m; 3、1 淤泥质土层:饱和,流塑—软塑,平均厚度 4.75 m; 4、中砂层:中密,局部密实,饱和,厚度 0.0~5.60m; 5、淤泥质土层:饱和,流塑,局部地段相变为淤泥,层厚1.40~11.30m; 6、卵石:饱和,一般为中密,局部稍密,密实,层厚1.0~5.80m; 7、残积砂质粘性土:饱和,可塑-硬塑,为中粒花岗岩的风化产物,层厚0.00~7.40m; 7-1、辉长岩残积粘性土:层厚0.00~4.60m; 8、全风化花岗岩:中粒结构,散体状结构,层厚0.0~11.10m; 9、砂土状强风化花岗岩:中粒结构,散体状结构,层厚0.80~14.30m; 9、1 砂土状强风化辉长岩:坚硬,辉长结构,层厚0.0~7.40m; 10、碎块状强风化花岗岩:中粒结构,碎块状构造,该层揭露厚度 0.80~18.80m; 10、1 碎块状强风化辉长岩:。辉长结构,碎块状构造,该层揭露厚度 0.00~9.35m; 11、中风化花岗岩:揭露厚度 0.99~4.55m; 11、1 中风化辉长岩:揭露厚度 3.84~5.50m。 试桩位置附近参考地质剖面图和平面位置图见附图,试桩有关参数见表 1。 表 1. 试桩有关参数 桩号 桩截面 (mm) 桩长 (m) 桩端持力层 单桩承载力极限值(kN) 施工日期 试验日期 112# 500-100 40 强风化花岗岩 2800 08.10.04 2008.10.17-20 96# 500-100 40 强风化花岗岩 2800 08.10.04...
