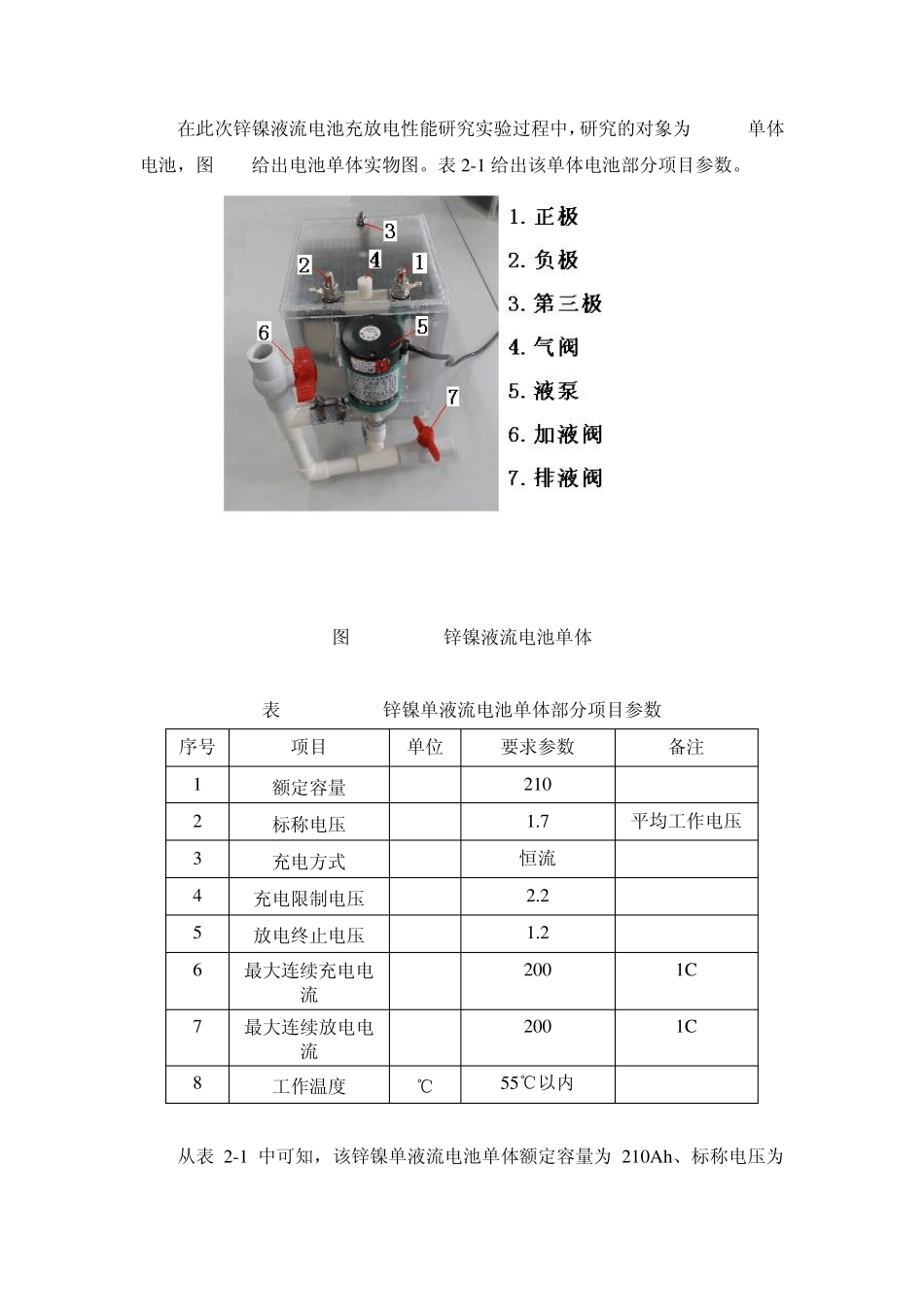

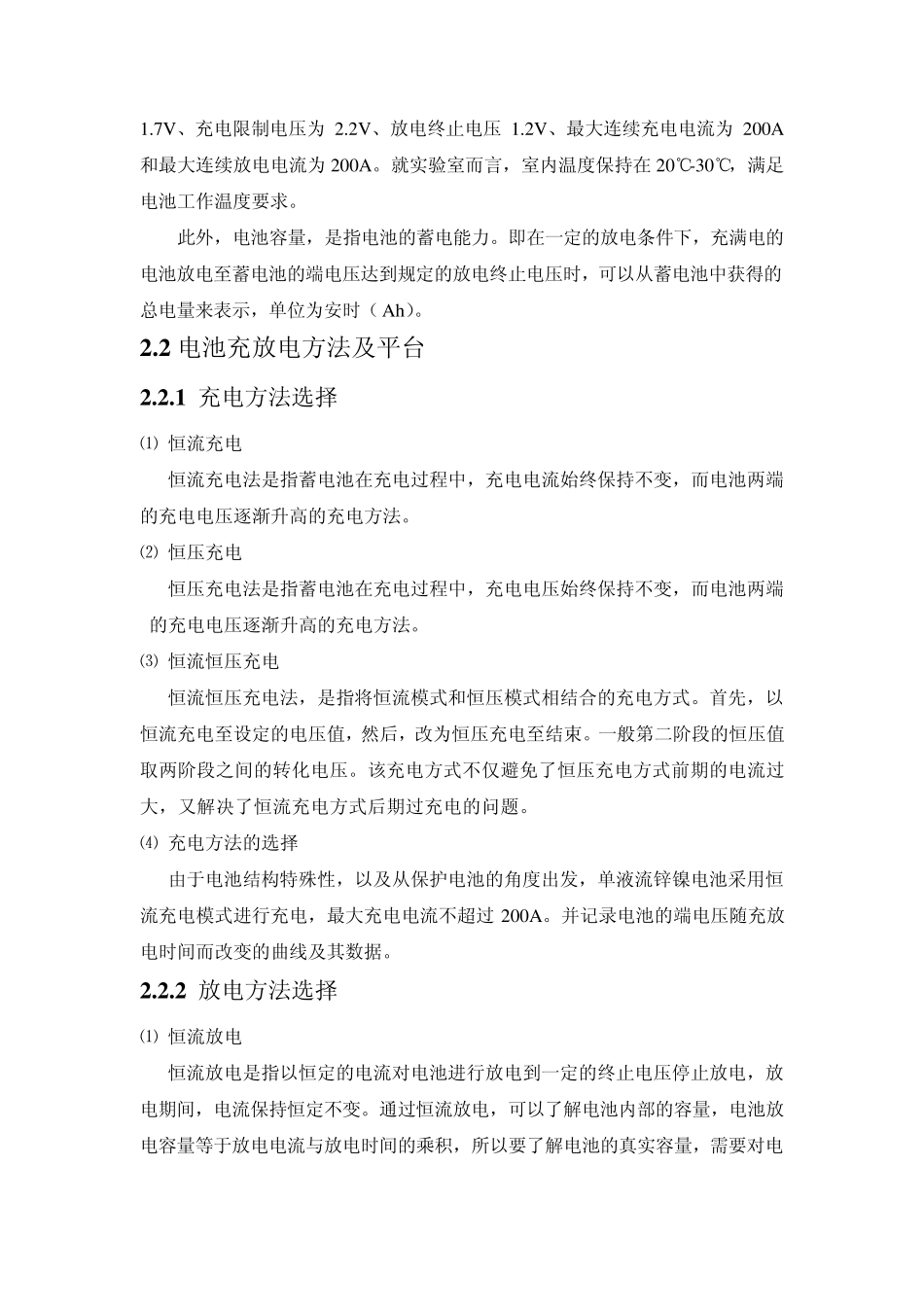

单液流锌镍电池单体充放电性能测试 一、 实验目的 1、掌握单液流锌镍电池及测试平台的工作原理。 2、通过实验，掌握单液流锌镍电池主要充放电方法及电池充放电参数变化过程。 3、通过实验，了解表征单液流锌镍电池主要性能参数。 二、 原理简介 2.1 单液流锌镍电池工作原理及单体参数 2.1.1 单液流锌镍电池工作原理 正极采用二次电池使用的氧化镍电极，电解质为高浓度锌酸盐的碱性溶液，电解液为 Zn O 溶解于碱性物质的产物24(O H )Zn- ，负极采用惰性金属集流体，电解液由泵循环通过电池进行充放电。 图 2-1 单液流锌镍电池框图 电池反应机理如下： 正极反应： 负极反应： 电池总反应： 理论输出电压： 2.1.2 单液流锌镍电池210AH 单体参数 22()Ni OHOHNiOOHH Oe--揪揪揪 +++揪揪 充电放电00.490EV=24()24Zn OHeZnOH---揪揪揪 ++揪揪 充电放电01.215EV= -22242222()()ZnOHNiOOHH ONi OHZn OH--揪揪揪 ++++揪揪 放电充电01.705EV=在此次锌镍液流电池充放电性能研究实验过程中，研究的对象为210AH单体电池，图2-2给出电池单体实物图。表2-1 给出该单体电池部分项目参数。 图2-2 210AH锌镍液流电池单体 表2-1 210AH锌镍单液流电池单体部分项目参数 序号 项目 单位 要求参数 备注 1 额定容量 AH 210 2 标称电压 V 1.7 平均工作电压 3 充电方式 恒流 4 充电限制电压 V 2.2 5 放电终止电压 V 1.2 6 最大连续充电电流 A 200 1C 7 最大连续放电电流 A 200 1C 8 工作温度 ℃ 55℃以内 从表2-1 中可知，该锌镍单液流电池单体额定容量为210Ah、标称电压为1.7V、充电限制电压为2.2V、放电终止电压1.2V、最大连续充电电流为200A和最大连续放电电流为200A。就实验室而言，室内温度保持在20℃-30℃，满足电池工作温度要求。 此外，电池容量，是指电池的蓄电能力。即在一定的放电条件下，充满电的电池放电至蓄电池的端电压达到规定的放电终止电压时，可以从蓄电池中获得的总电量来表示，单位为安时（ Ah）。 2 .2 电池充放电方法及平台 2 .2 .1 充电方法选择 ⑴ 恒流充电 恒流充电法是指蓄电池在充电过程中，充电电流始终保持不变，而电池两端的充电电压逐渐升高的充电方法。 ⑵ 恒压充电 恒压充电法是指蓄电池在充电过程中，充电电压始终保持不变，而电池两端的充电电压逐渐升高的充电方法。 ⑶ 恒流恒压充电 恒流恒压充电法，是指将恒流模式和恒压...
