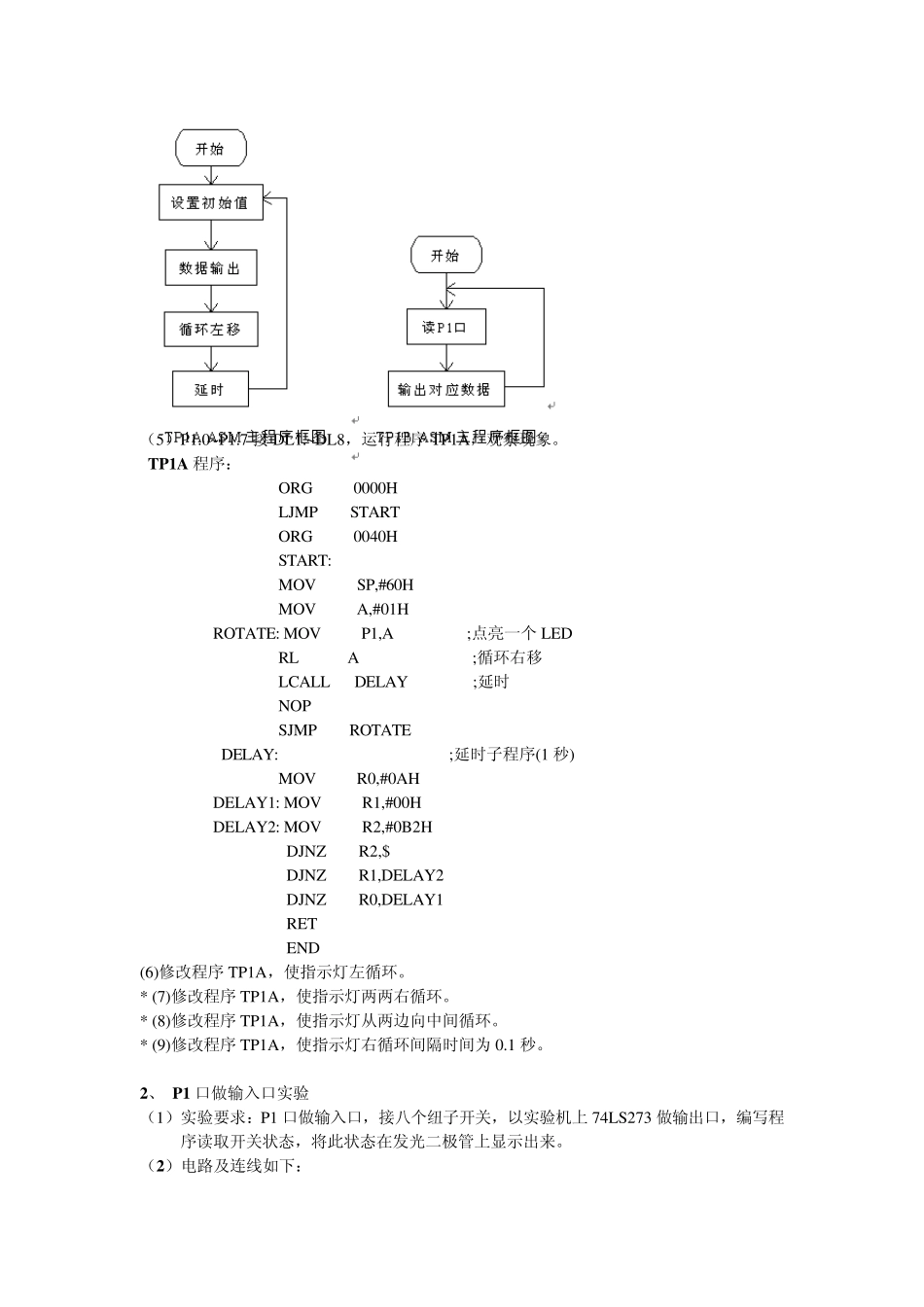

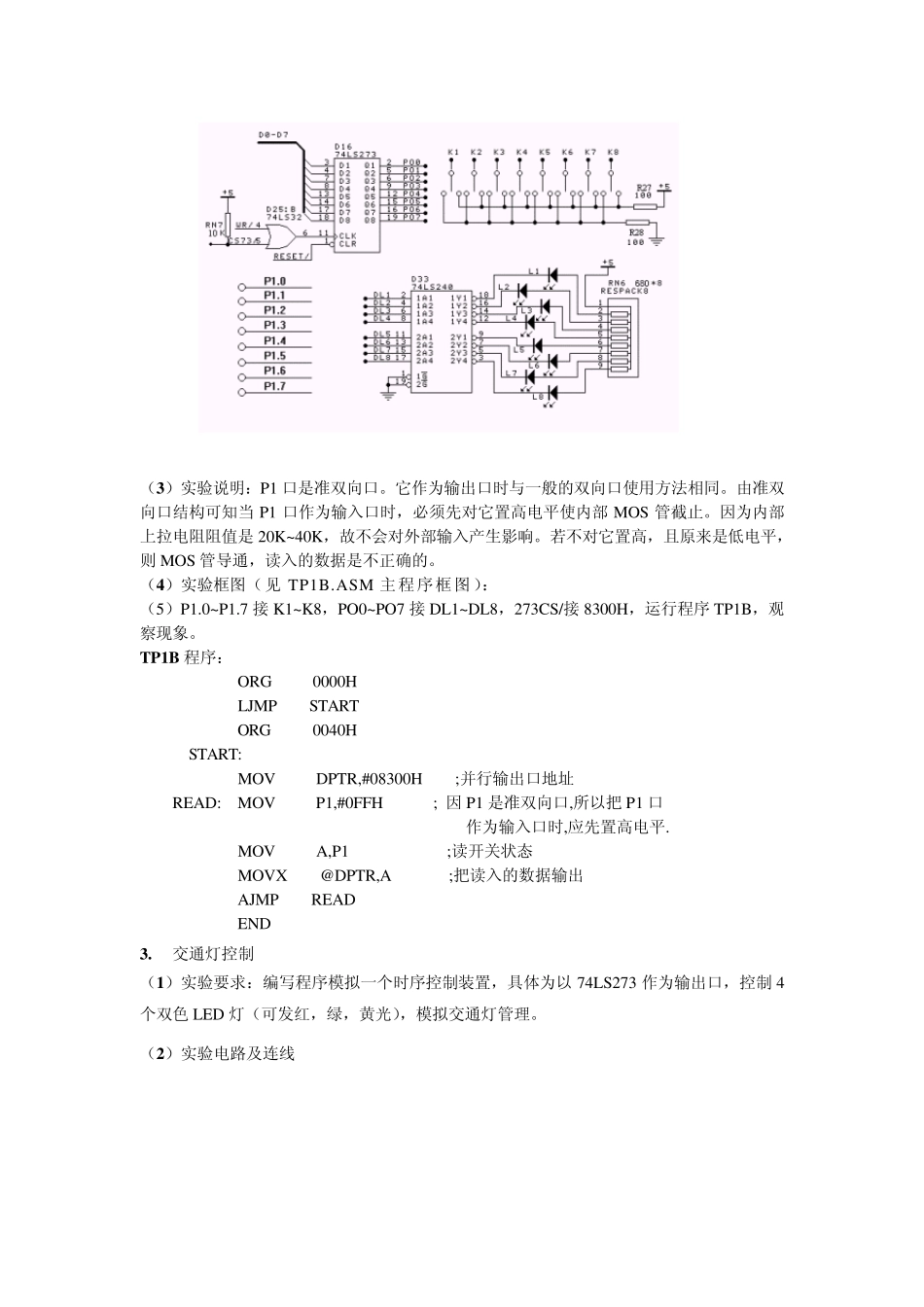

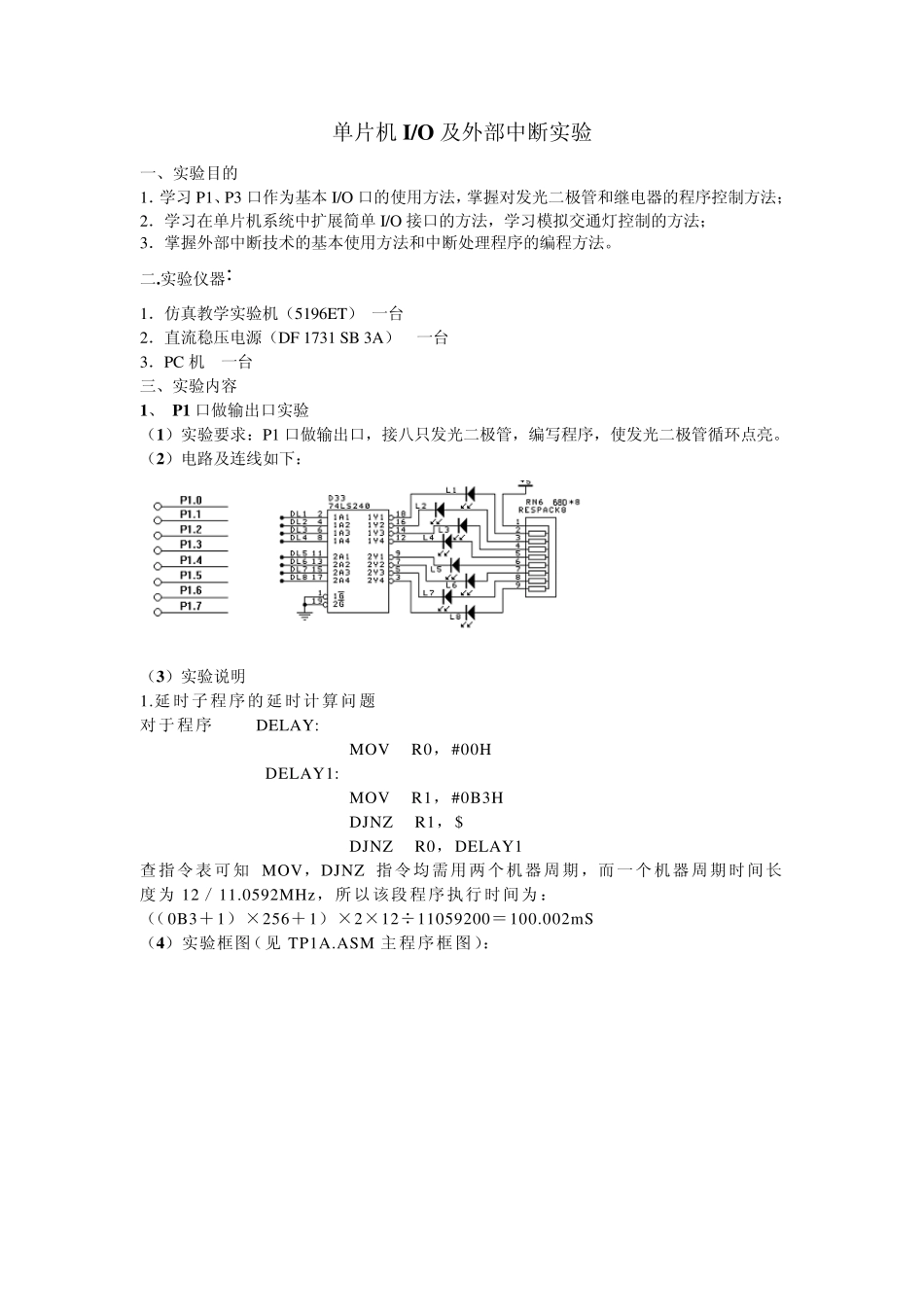

单片机 I/O 及外部中断实验 一、实验目的 1.学习 P1、P3 口作为基本 I/O 口的使用方法,掌握对发光二极管和继电器的程序控制方法; 2.学习在单片机系统中扩展简单 I/O 接口的方法,学习模拟交通灯控制的方法; 3.掌握外部中断技术的基本使用方法和中断处理程序的编程方法。 二.实验仪器: 1.仿真教学实验机(5196ET) 一台 2.直流稳压电源(DF 1731 SB 3A) 一台 3.PC 机 一台 三、实验内容 1、 P1 口做输出口实验 (1)实验要求:P1 口做输出口,接八只发光二极管,编写程序,使发光二极管循环点亮。 (2)电路及连线如下: (3)实验说明 1.延时子程序的延时计算问题 对于程序 DELAY: MOV R0,#00H DELAY1: MOV R1,#0B3H DJNZ R1,$ DJNZ R0,DELAY1 查指令表可知 MOV,DJNZ 指令均需用两个机器周期,而一个机器周期时间长度为 12/11.0592MHz,所以该段程序执行时间为: ((0B3+1)×256+1)×2×12÷11059200=100.002mS (4)实验框图(见 TP1A.ASM 主程序框图): (5)P1.0~P1.7 接DL1.~DL8,运行程序TP1A,观察现象。 TP1A 程序: ORG 0000H LJMP START ORG 0040H START: MOV SP,#60H MOV A,#01H ROTATE: MOV P1,A ;点亮一个LED RL A ;循环右移 LCALL DELAY ;延时 NOP SJMP ROTATE DELAY: ;延时子程序(1 秒) MOV R0,#0AH DELAY1: MOV R1,#00H DELAY2: MOV R2,#0B2H DJNZ R2,$ DJNZ R1,DELAY2 DJNZ R0,DELAY1 RET END (6)修改程序TP1A,使指示灯左循环。 * (7)修改程序TP1A,使指示灯两两右循环。 * (8)修改程序TP1A,使指示灯从两边向中间循环。 * (9)修改程序TP1A,使指示灯右循环间隔时间为0.1 秒。 2、 P1 口做输入口实验 (1)实验要求:P1 口做输入口,接八个纽子开关,以实验机上 74LS273 做输出口,编写程序读取开关状态,将此状态在发光二极管上显示出来。 (2)电路及连线如下: (3)实验说明:P1 口是准双向口。它作为输出口时与一般的双向口使用方法相同。由准双向口结构可知当 P1 口作为输入口时,必须先对它置高电平使内部 MOS 管截止。因为内部上拉电阻阻值是20K~40K,故不会对外部输入产生影响。若不对它置高,且原来是低电平,则 MOS 管导通,读入的数据是不正确的。 (4)实验框图(见 TP1B.ASM 主程序框图): (5)P1.0~P1.7 接 K1~K8,PO0~PO7 接 DL1~DL8,273CS/接...
