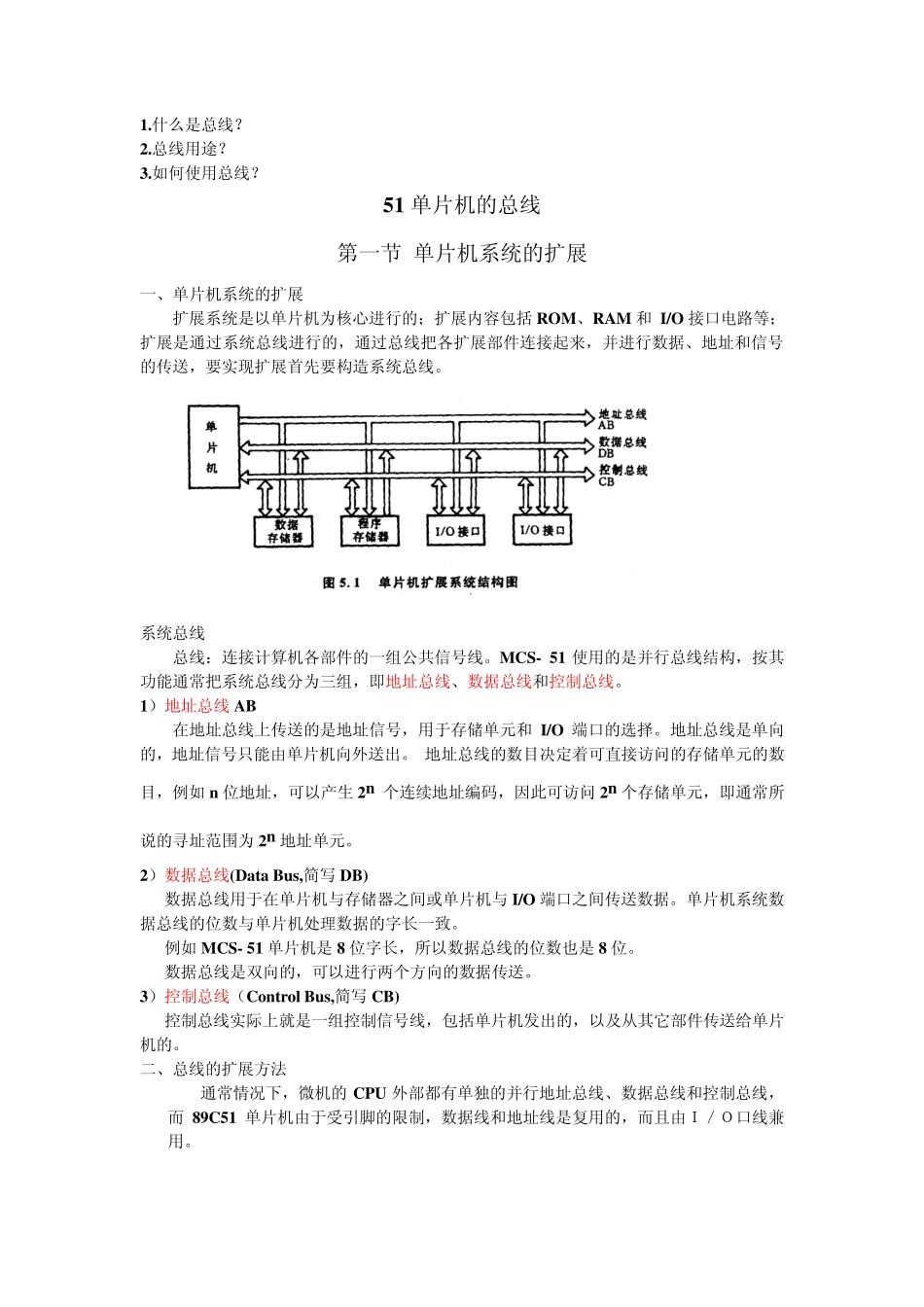

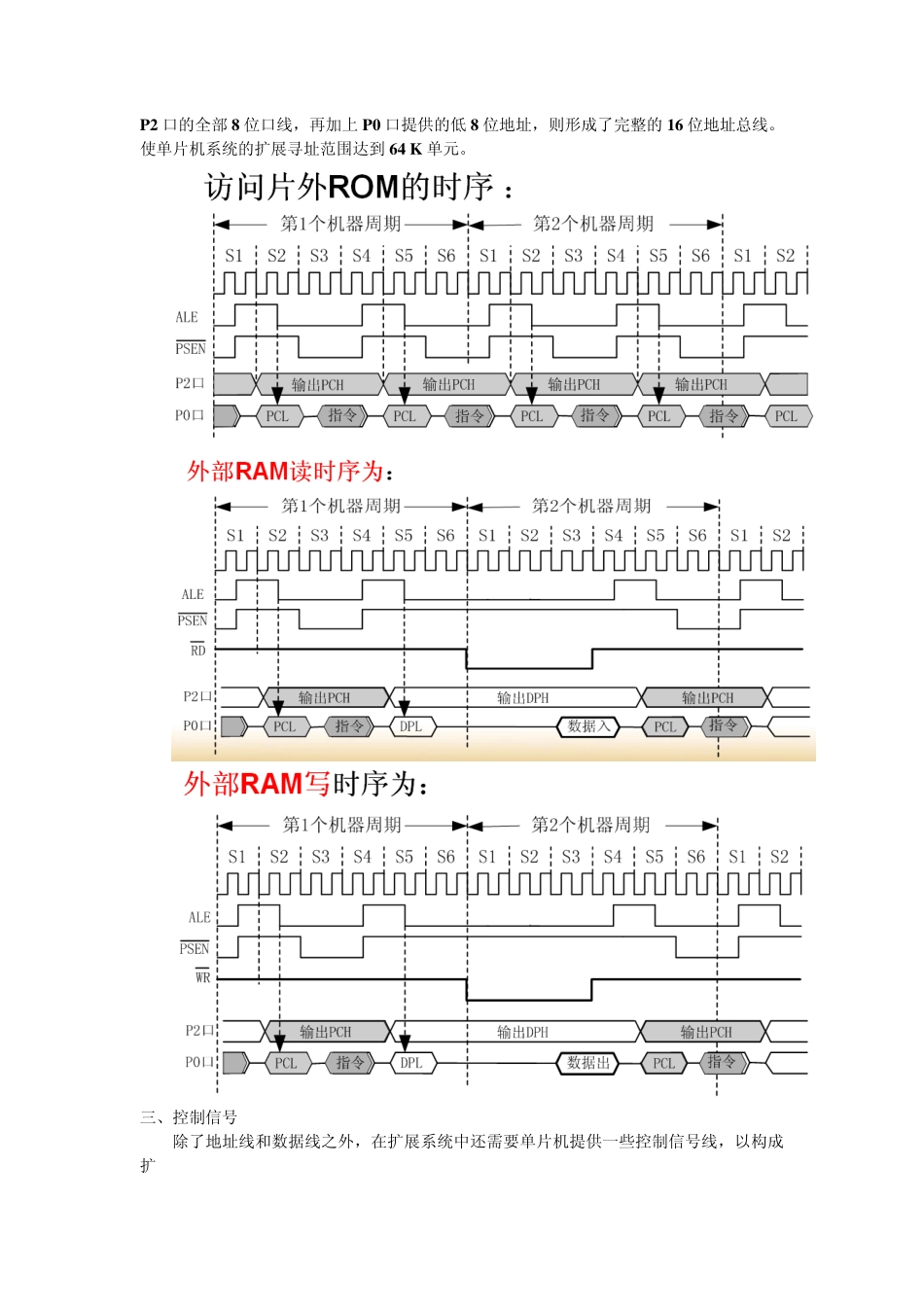

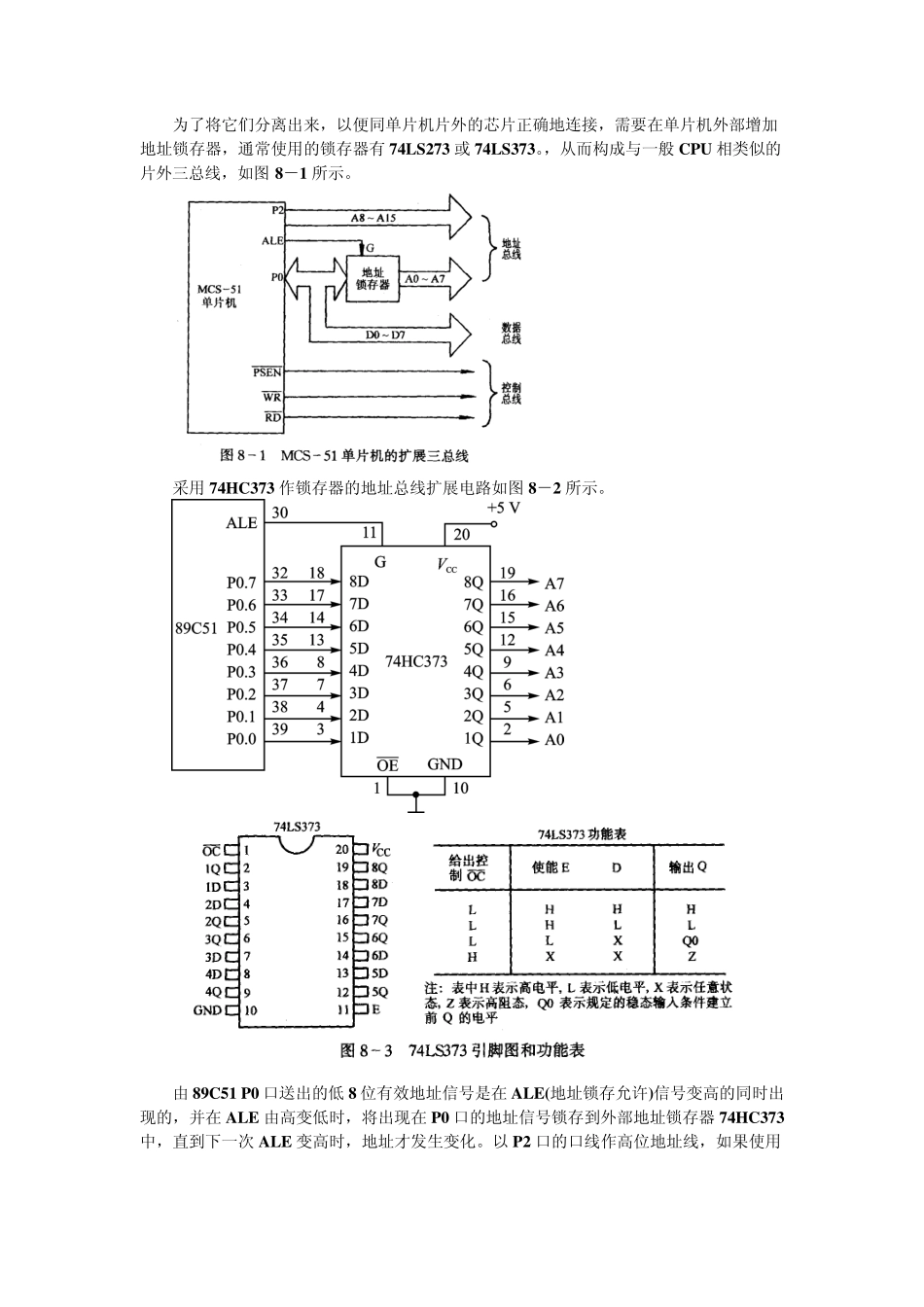

1.什么是总线？ 2.总线用途？ 3.如何使用总线？ 51 单片机的总线 第一节 单片机系统的扩展 一、单片机系统的扩展 扩展系统是以单片机为核心进行的；扩展内容包括 ROM、RAM 和 I/O 接口电路等；扩展是通过系统总线进行的，通过总线把各扩展部件连接起来，并进行数据、地址和信号的传送，要实现扩展首先要构造系统总线。 系统总线 总线：连接计算机各部件的一组公共信号线。MCS- 51 使用的是并行总线结构，按其功能通常把系统总线分为三组，即地址总线、数据总线和控制总线。 1）地址总线AB 在地址总线上传送的是地址信号，用于存储单元和 I/O 端口的选择。地址总线是单向的，地址信号只能由单片机向外送出。 地址总线的数目决定着可直接访问的存储单元的数目，例如n 位地址，可以产生 2n 个连续地址编码，因此可访问 2n 个存储单元，即通常所说的寻址范围为 2n 地址单元。 2）数据总线(Data Bu s,简写 DB) 数据总线用于在单片机与存储器之间或单片机与 I/O 端口之间传送数据。单片机系统数据总线的位数与单片机处理数据的字长一致。 例如MCS- 51 单片机是8 位字长，所以数据总线的位数也是8 位。 数据总线是双向的，可以进行两个方向的数据传送。 3）控制总线（Control Bu s,简写 CB) 控制总线实际上就是一组控制信号线，包括单片机发出的，以及从其它部件传送给单片机的。 二、总线的扩展方法 通常情况下，微机的CPU 外部都有单独的并行地址总线、数据总线和控制总线，而 89C51 单片机由于受引脚的限制，数据线和地址线是复用的，而且由Ｉ／Ｏ口线兼用。 为了将它们分离出来，以便同单片机片外的芯片正确地连接，需要在单片机外部增加地址锁存器，通常使用的锁存器有74LS273 或74LS373。，从而构成与一般 CPU 相类似的片外三总线，如图 8－1 所示。 采用74HC373 作锁存器的地址总线扩展电路如图 8－2 所示。 由 89C51 P0 口送出的低 8 位有效地址信号是在ALE(地址锁存允许)信号变高的同时出现的，并在ALE 由高变低时，将出现在P0 口的地址信号锁存到外部地址锁存器74HC373中，直到下一次 ALE 变高时，地址才发生变化。以P2 口的口线作高位地址线，如果使用 P2 口的全部8 位口线，再加上P0 口提供的低8 位地址，则形成了完整的16 位地址总线。使单片机系统的扩展寻址范围达到64 K 单元。 三、控制信号 除了地址线和数据线之外，在扩展系统中还需要单片机提供一...
