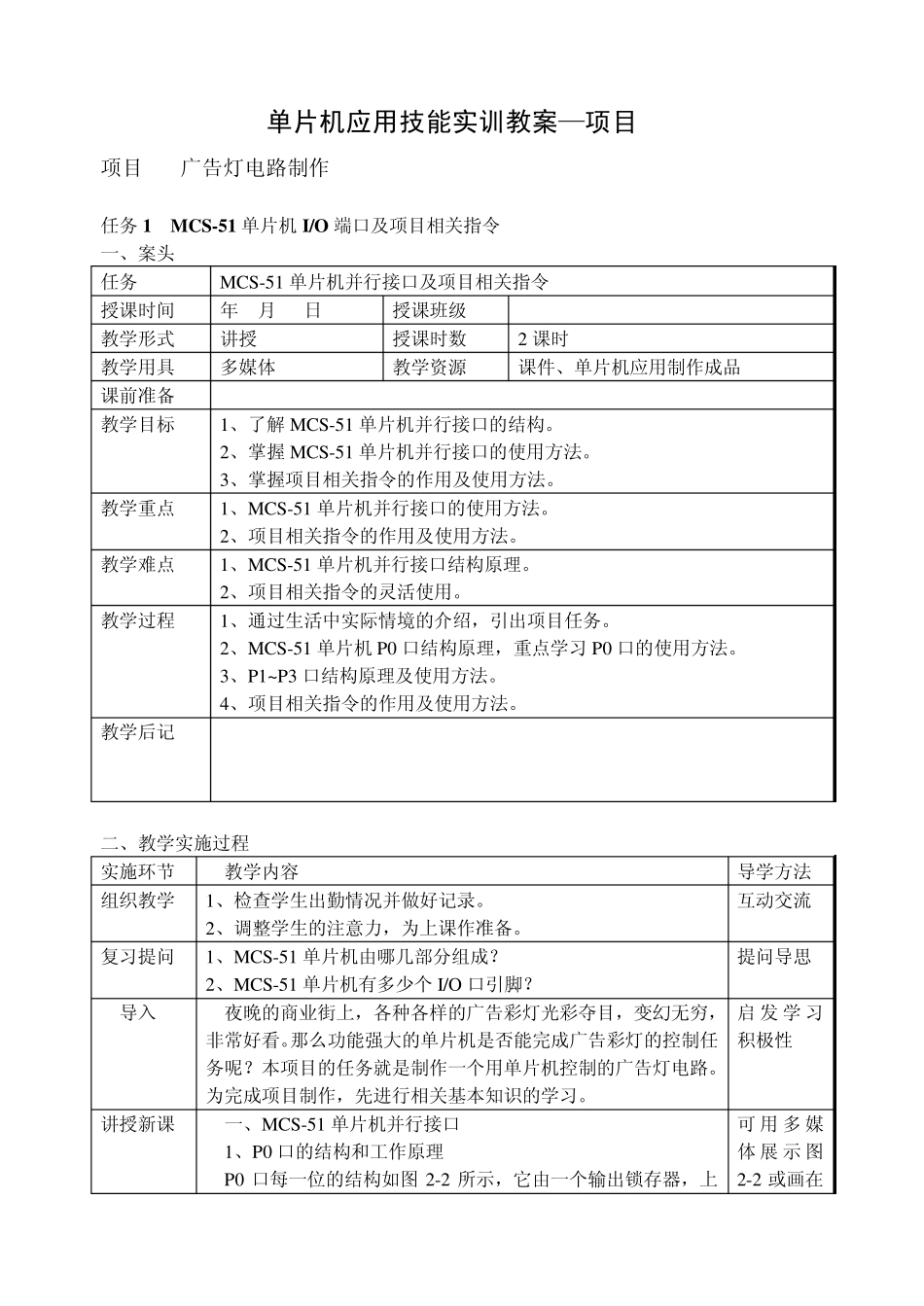

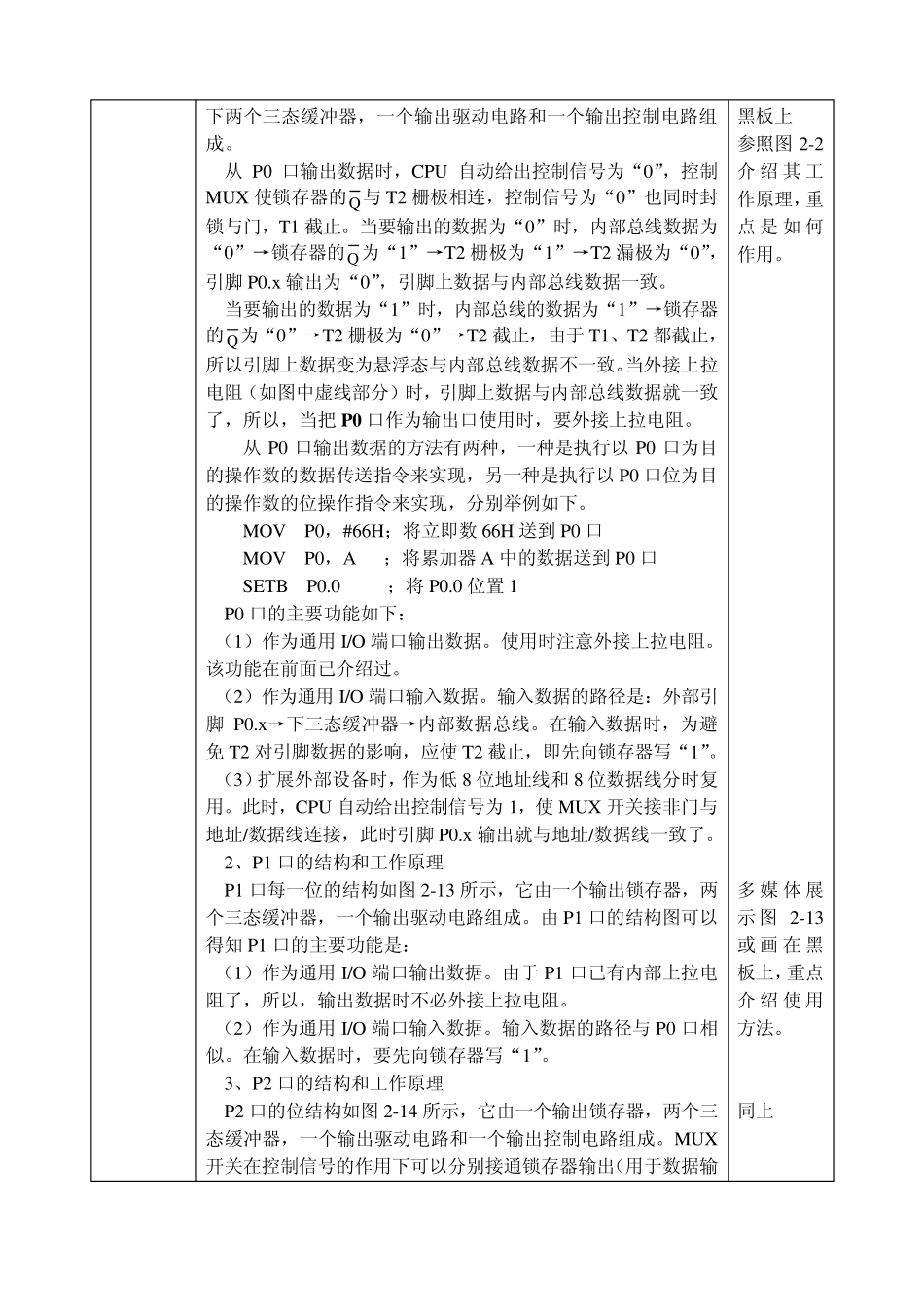

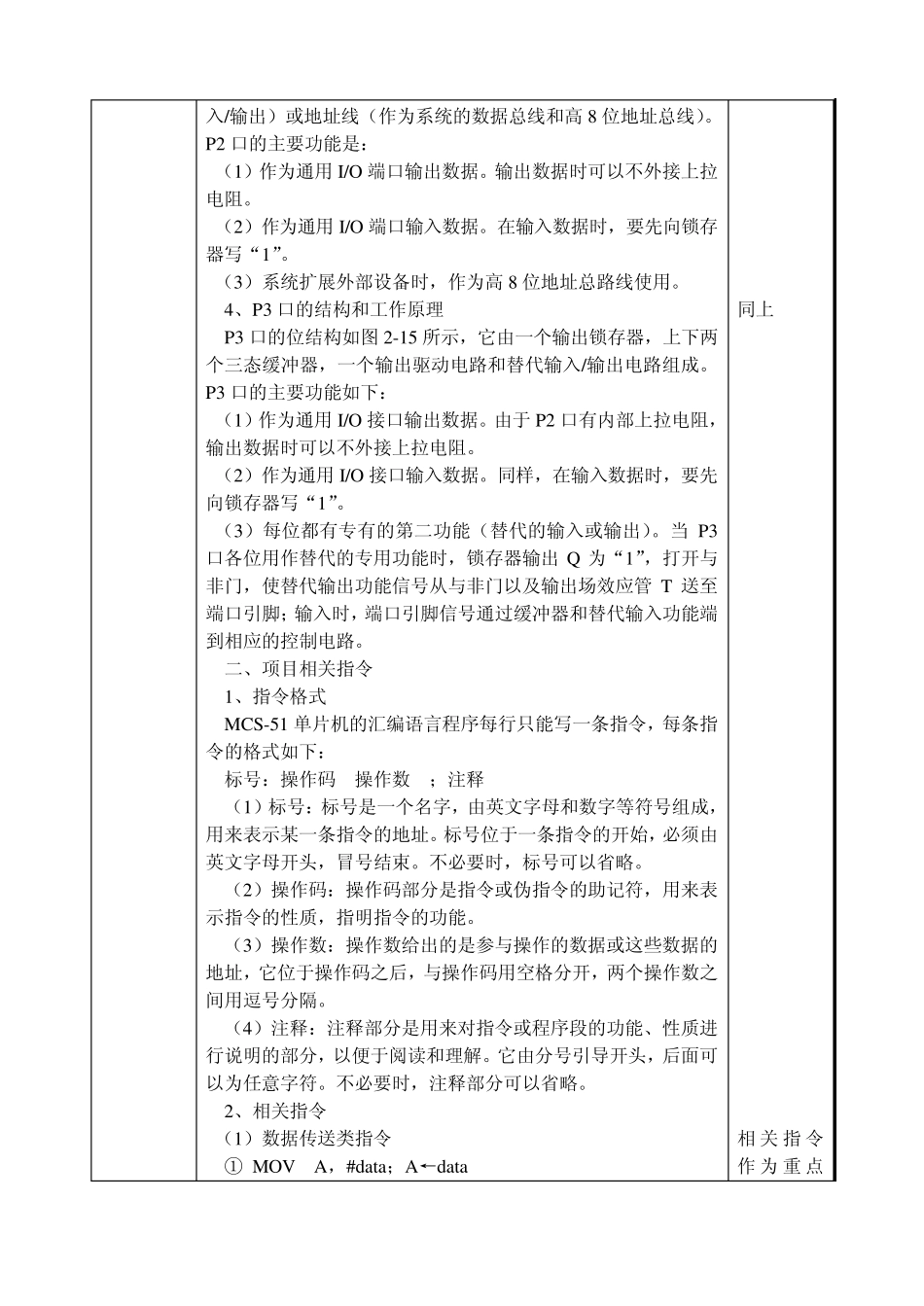

单片机应用技能实训教案—项目 2 项目2 广告灯电路制作 任务1 MCS-51 单片机I/O 端口及项目相关指令 一、案头 任务 MCS-51 单片机并行接口及项目相关指令 授课时间 年 月 日 授课班级 教学形式 讲授 授课时数 2 课时 教学用具 多媒体 教学资源 课件、单片机应用制作成品 课前准备 教学目标 1、了解 MCS-51 单片机并行接口的结构。 2、掌握 MCS-51 单片机并行接口的使用方法。 3、掌握项目相关指令的作用及使用方法。 教学重点 1、MCS-51 单片机并行接口的使用方法。 2、项目相关指令的作用及使用方法。 教学难点 1、MCS-51 单片机并行接口结构原理。 2、项目相关指令的灵活使用。 教学过程 1、通过生活中实际情境的介绍，引出项目任务。 2、MCS-51 单片机P0 口结构原理，重点学习 P0 口的使用方法。 3、P1~P3 口结构原理及使用方法。 4、项目相关指令的作用及使用方法。 教学后记 二、教学实施过程 实施环节 教学内容 导学方法 组织教学 1、检查学生出勤情况并做好记录。 2、调整学生的注意力，为上课作准备。 互动交流 复习提问 1、MCS-51 单片机由哪几部分组成？ 2、MCS-51 单片机有多少个 I/O 口引脚？ 提问导思 导入 夜晚的商业街上，各种各样的广告彩灯光彩夺目，变幻无穷，非常好看。那么功能强大的单片机是否能完成广告彩灯的控制任务呢？本项目的任务就是制作一个用单片机控制的广告灯电路。为完成项目制作，先进行相关基本知识的学习。 启 发 学 习积极性 讲授新课 一、MCS-51 单片机并行接口 1、P0 口的结构和工作原理 P0 口每一位的结构如图 2-2 所示，它由一个输出锁存器，上可 用 多 媒体 展 示 图2-2 或画在下两个三态缓冲器，一个输出驱动电路和一个输出控制电路组成。 从P0 口输出数据时，CPU 自动给出控制信号为“0”，控制MUX 使锁存器的Q与 T2 栅极相连，控制信号为“0”也同时封锁与门，T1 截止。当要输出的数据为“0”时，内部总线数据为“0”→锁存器的Q为“1”→T2 栅极为“1”→T2 漏极为“0”，引脚 P0.x输出为“0”，引脚上数据与内部总线数据一致。 当要输出的数据为“1”时，内部总线的数据为“1”→锁存器的Q为“0”→T2 栅极为“0”→T2 截止，由于 T1、T2 都截止，所以引脚上数据变为悬浮态与内部总线数据不一致。当外接上拉电阻（如图中虚线部分）时，引脚上数据与内部总线数据就一致了，所以，当把...
