单片机控制LCD液晶显示器(含程序)

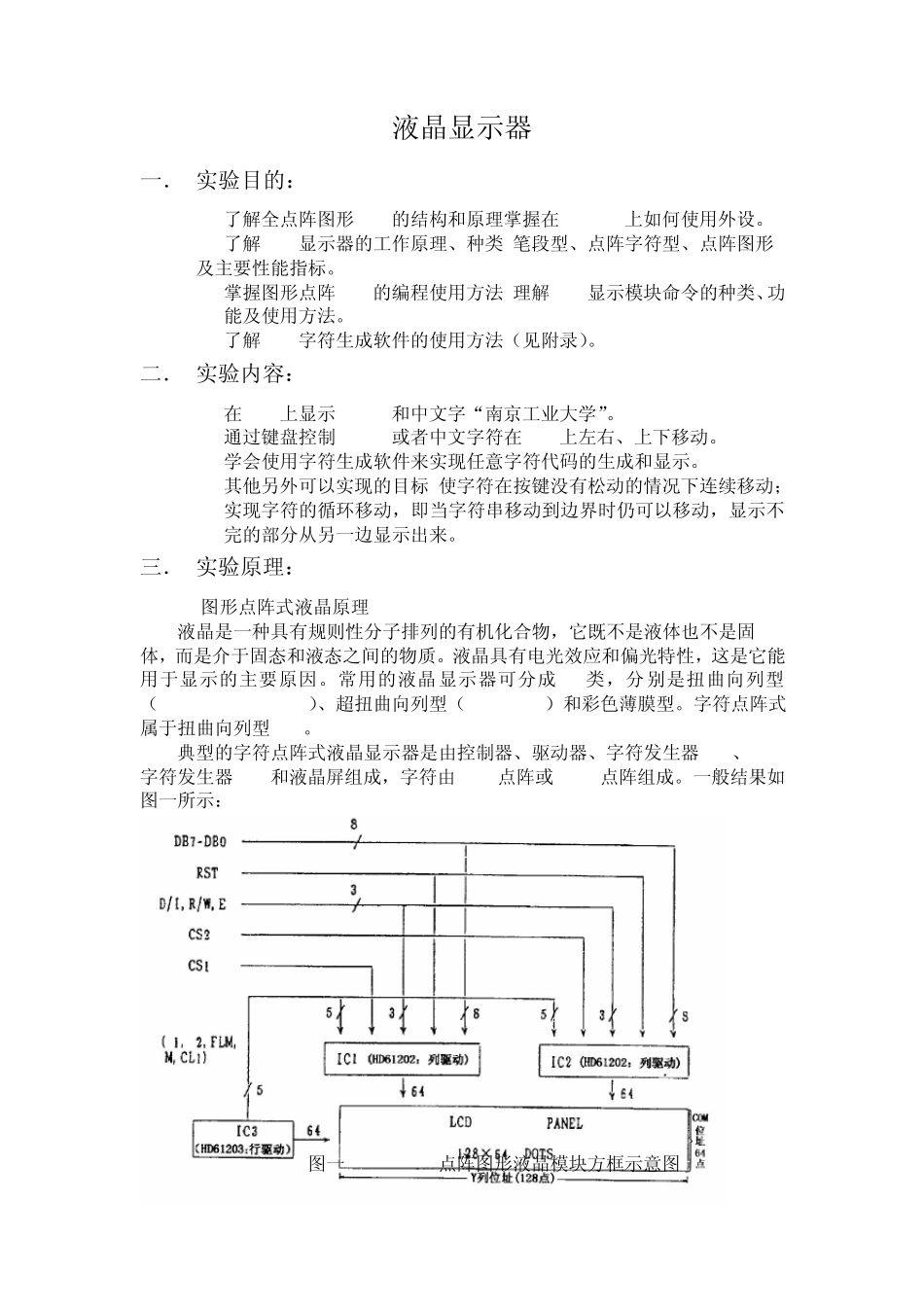

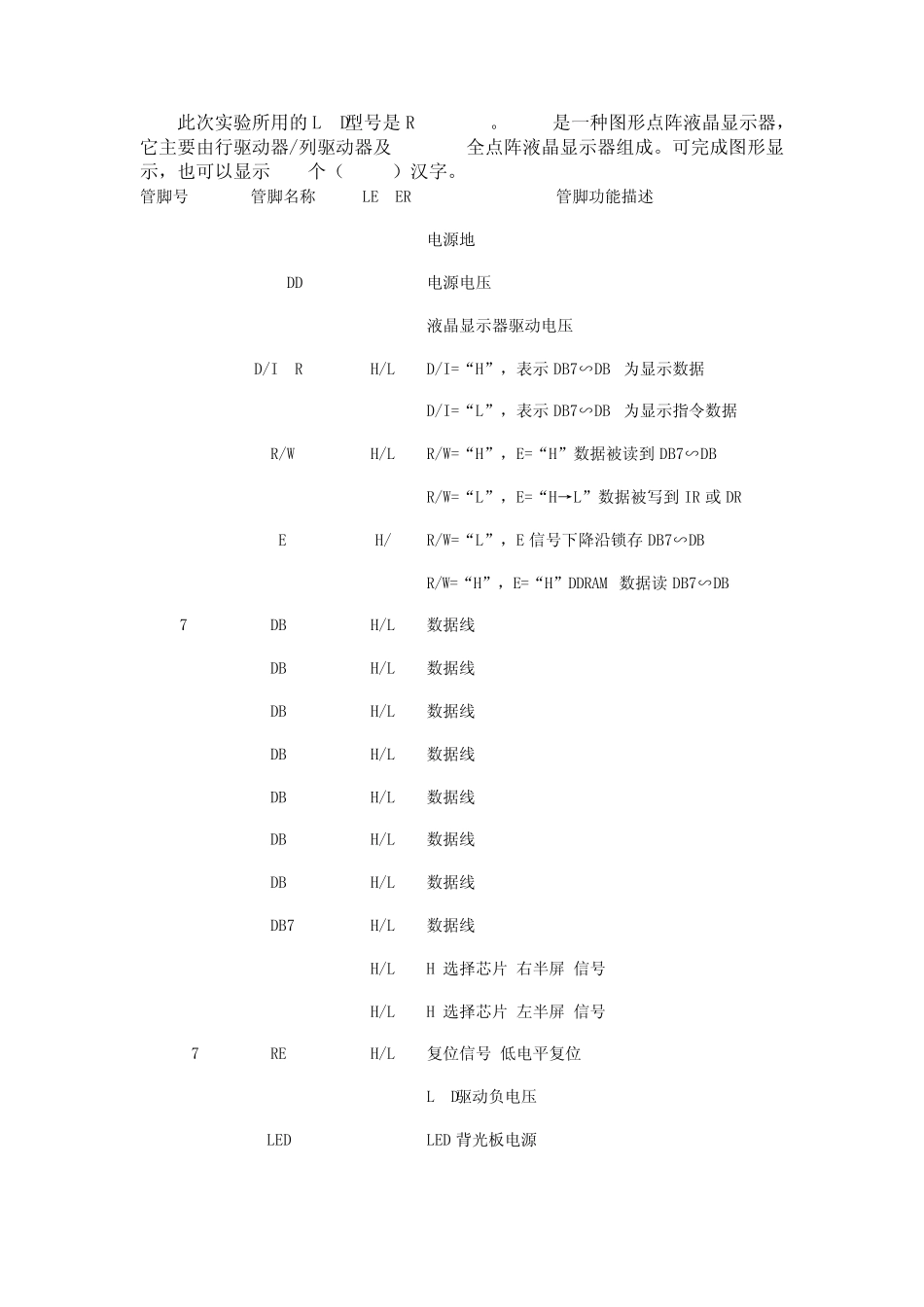

液晶显示器 一． 实验目的： 1. 了解全点阵图形LCD的结构和原理掌握在MSP430上如何使用外设。 2. 了解LCD显示器的工作原理、种类(笔段型、点阵字符型、点阵图形) 及主要性能指标。 3. 掌握图形点阵LCD的编程使用方法;理解LCD显示模块命令的种类、功能及使用方法。 4. 了解LCD字符生成软件的使用方法（见附录）。 二． 实验内容： 1. 在LCD上显示Hello和中文字“南京工业大学”。 2. 通过键盘控制 Hello或者中文字符在LCD上左右、上下移动。 3. 学会使用字符生成软件来实现任意字符代码的生成和显示。 4. 其他另外可以实现的目标:使字符在按键没有松动的情况下连续移动；实现字符的循环移动，即当字符串移动到边界时仍可以移动，显示不完的部分从另一边显示出来。 三． 实验原理： 1. 图形点阵式液晶原理 液晶是一种具有规则性分子排列的有机化合物，它既不是液体也不是固 体，而是介于固态和液态之间的物质。液晶具有电光效应和偏光特性，这是它能用于显示的主要原因。常用的液晶显示器可分成3类，分别是扭曲向列型（Twisted Nematic）、超扭曲向列型（Super TN）和彩色薄膜型。字符点阵式属于扭曲向列型LCD。 典型的字符点阵式液晶显示器是由控制器、驱动器、字符发生器ROM、 字符发生器RAM和液晶屏组成，字符由 5*7 点阵或 5*10点阵组成。一般结果如图一所示： 图一 128x64 点阵图形液晶模块方框示意图 此次实验所用的LCD型号是RT12864CT。12864是一种图形点阵液晶显示器，它主要由行驱动器/列驱动器及128*64全点阵液晶显示器组成。可完成图形显示，也可以显示8*4个（16*16）汉字。 管脚号 管脚名称 LEVER 管脚功能描述 1 VSS 0 电源地 2 VDD +5.0V 电源电压 3 V0 - 液晶显示器驱动电压 4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0为显示数据 D/I=“L”，表示DB7∽DB0为显示指令数据 5 R/W H/L R/W=“H”，E=“H”数据被读到 DB7∽DB0 R/W=“L”，E=“H→L”数据被写到 IR 或 DR 6 E H/ R/W=“L”，E 信号下降沿锁存 DB7∽DB0 R/W=“H”，E=“H”DDRAM 数据读 DB7∽DB0 7 DB0 H/L 数据线 8 DB1 H/L 数据线 9 DB2 H/L 数据线 10 DB3 H/L 数据线 11 DB4 H/L 数据线 12 DB5 H/L 数据线 13 DB6 H/L 数据线 14 DB7 H/L 数据线 15 CS1 H/L H:选择芯片(右半屏)信号 16 CS2 H/L H:选择芯片(左半屏)信号 17 RET H/L 复位信号,低...
