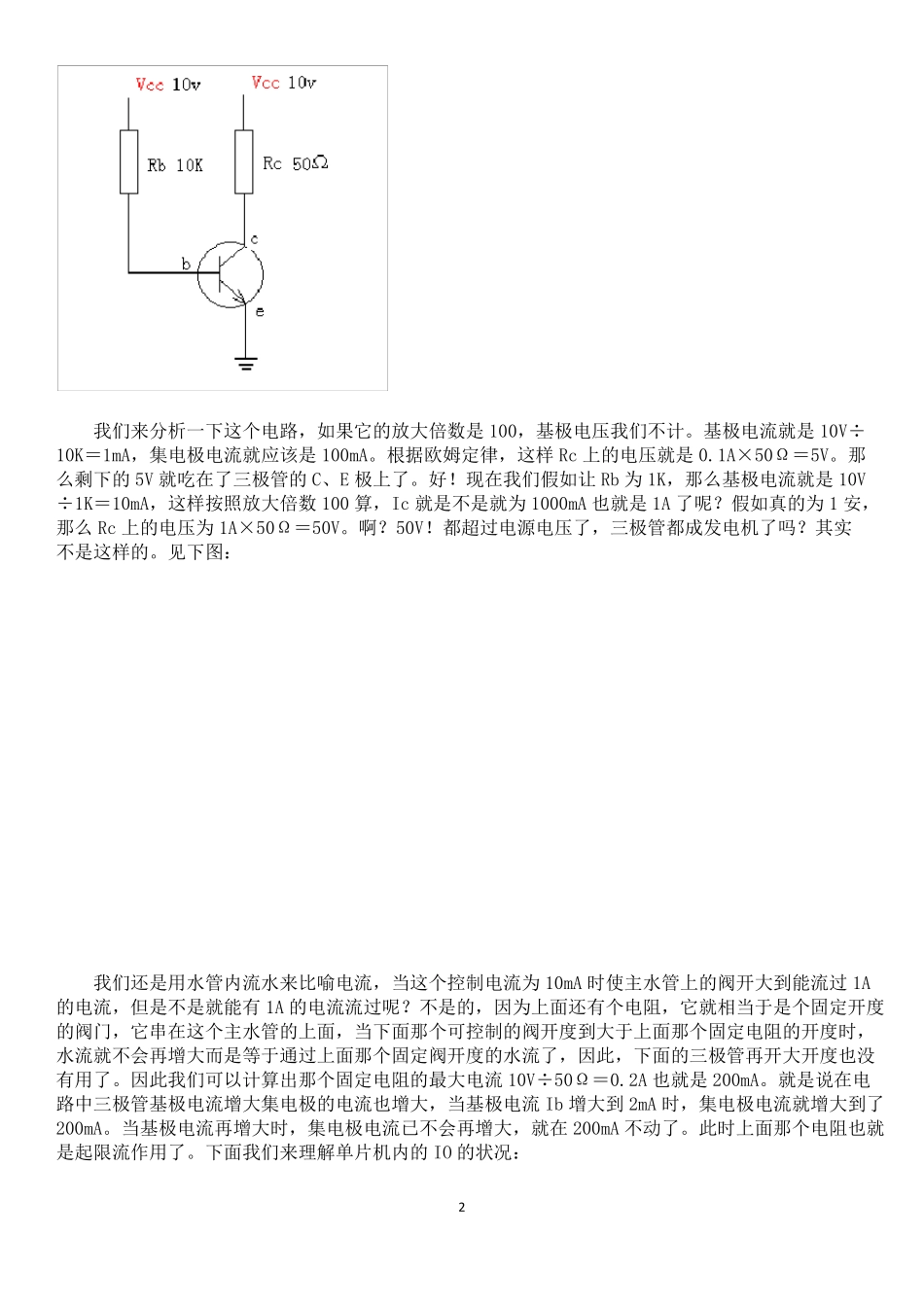

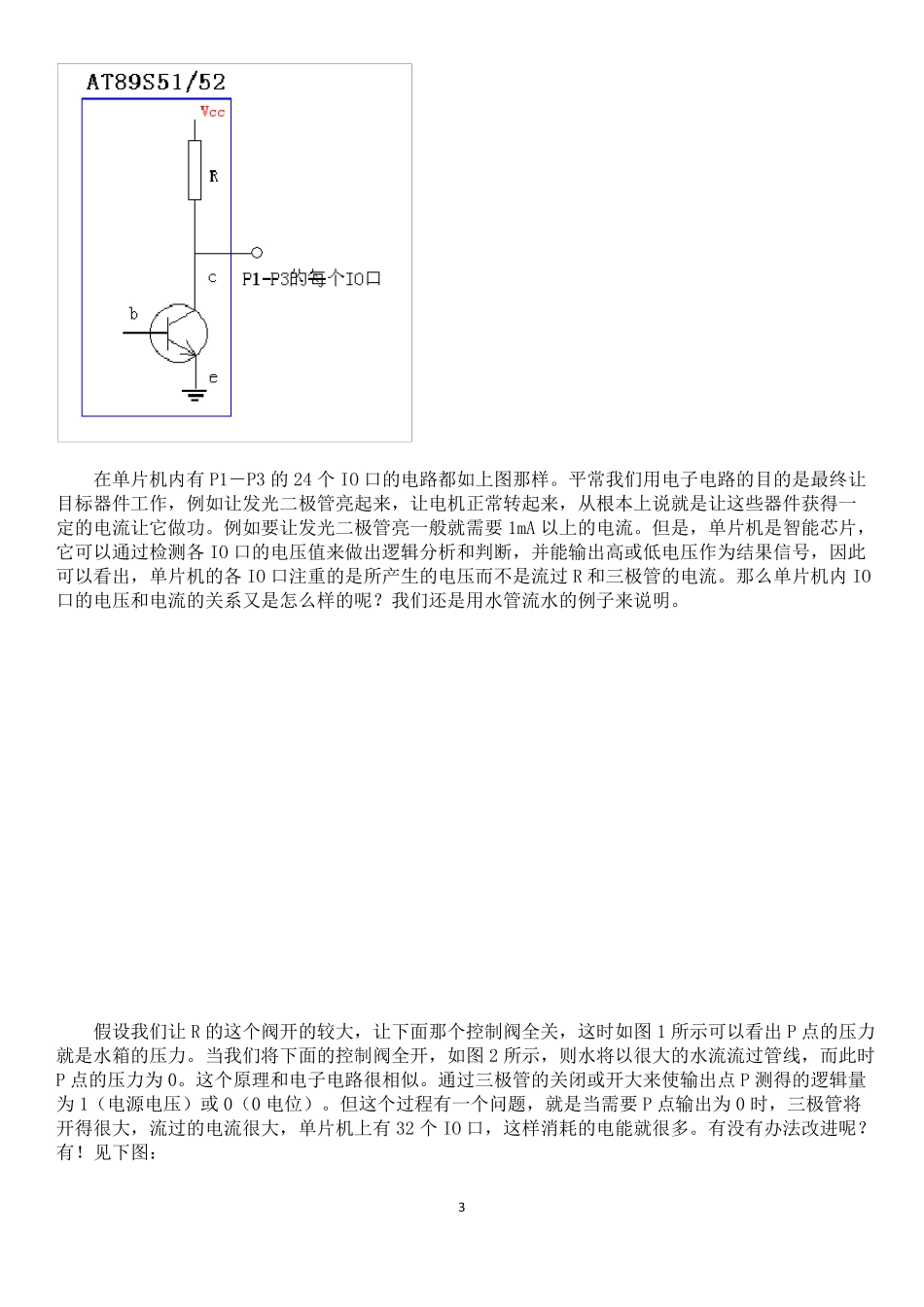

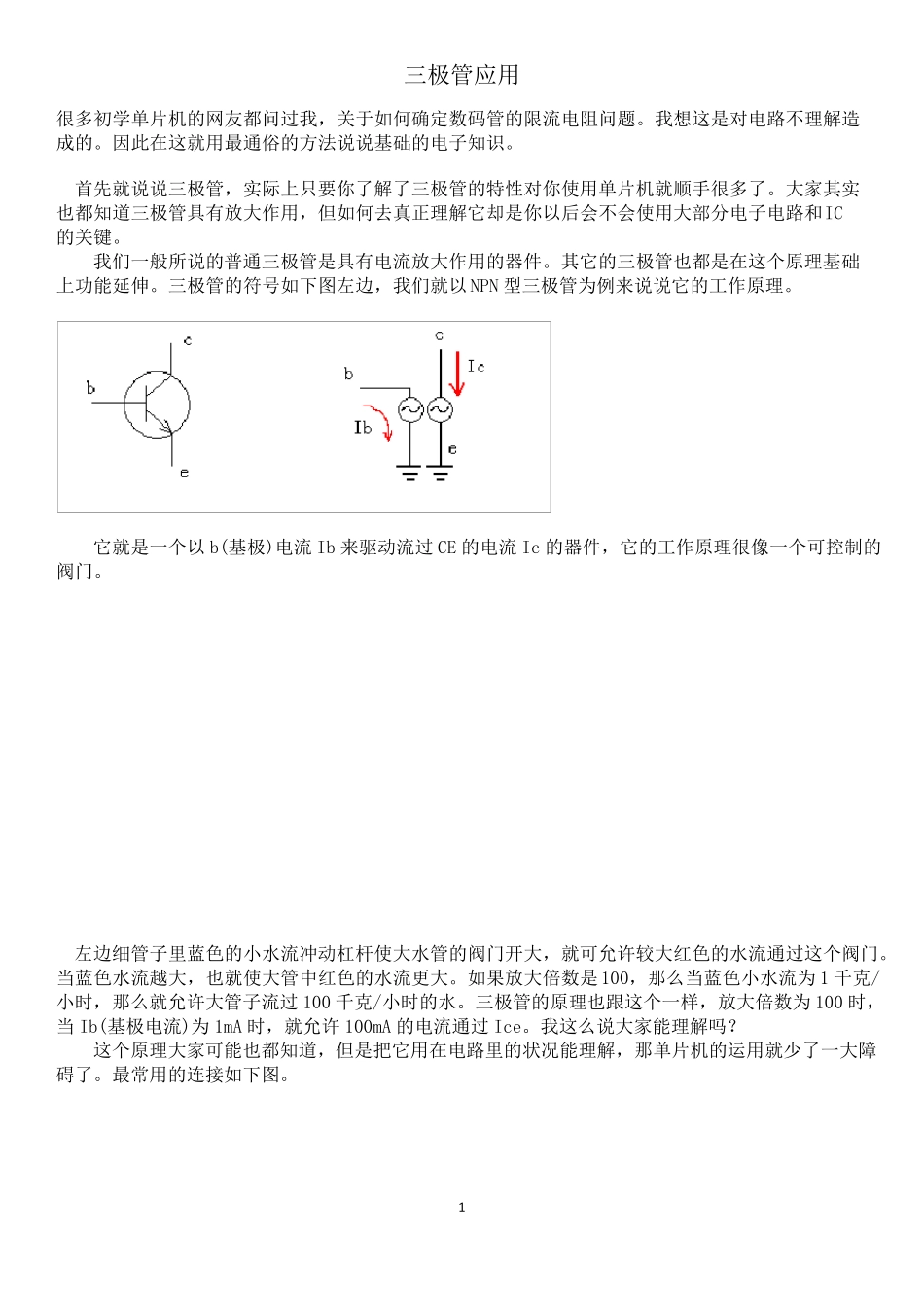

1 三极管应用 很多初学单片机的网友都问过我，关于如何确定数码管的限流电阻问题。我想这是对电路不理解造 成的。因此在这就用最通俗的方法说说基础的电子知识。 首先就说说三极管，实际上只要你了解了三极管的特性对你使用单片机就顺手很多了。大家其实 也都知道三极管具有放大作用，但如何去真正理解它却是你以后会不会使用大部分电子电路和IC 的关键。 我们一般所说的普通三极管是具有电流放大作用的器件。其它的三极管也都是在这个原理基础 上功能延伸。三极管的符号如下图左边，我们就以 NPN 型三极管为例来说说它的工作原理。 它就是一个以 b(基极)电流Ib 来驱动流过CE 的电流Ic 的器件，它的工作原理很像一个可控制的 阀门。 左边细管子里蓝色的小水流冲动杠杆使大水管的阀门开大，就可允许较大红色的水流通过这个阀门。 当蓝色水流越大，也就使大管中红色的水流更大。如果放大倍数是100，那么当蓝色小水流为 1 千克/ 小时，那么就允许大管子流过100 千克/小时的水。三极管的原理也跟这个一样，放大倍数为 100 时， 当Ib(基极电流)为 1mA 时，就允许100mA 的电流通过Ice。我这么说大家能理解吗？ 这个原理大家可能也都知道，但是把它用在电路里的状况能理解，那单片机的运用就少 了一大障 碍 了。最常 用的连 接 如下图。 2 我们来分析一下这个电路，如果它的放大倍数是100，基极电压我们不计。基极电流就是10V÷ 10K＝1mA，集电极电流就应该是100mA。根据欧姆定律，这样Rc 上的电压就是0.1A×50Ω＝5V。那 么剩下的5V 就吃在了三极管的C、E 极上了。好！现在我们假如让 Rb 为 1K，那么基极电流就是10V ÷1K＝10mA，这样按照放大倍数100 算，Ic 就是不是就为 1000mA 也就是1A 了呢？假如真的为 1 安， 那么 Rc 上的电压为 1A×50Ω＝50V。啊？50V！都超过电源电压了，三极管都成发电机了吗？其实 不是这样的。见下图： 我们还是用水管内流水来比喻电流，当这个控制电流为 10mA 时使主水管上的阀开大到能流过 1A 的电流，但是不是就能有 1A 的电流流过呢？不是的，因为上面还有个电阻，它就相当于是个固定开度 的阀门，它串在这个主水管的上面，当下面那个可控制的阀开度到大于上面那个固定电阻的开度时， 水流就不会再增大而是等于通过上面那个固定阀开度的水流了，因此，下面的三极管再开大开度也没 有用了。因此我们可以计算出那个固定电阻的最大电流10V÷50Ω＝0.2...
