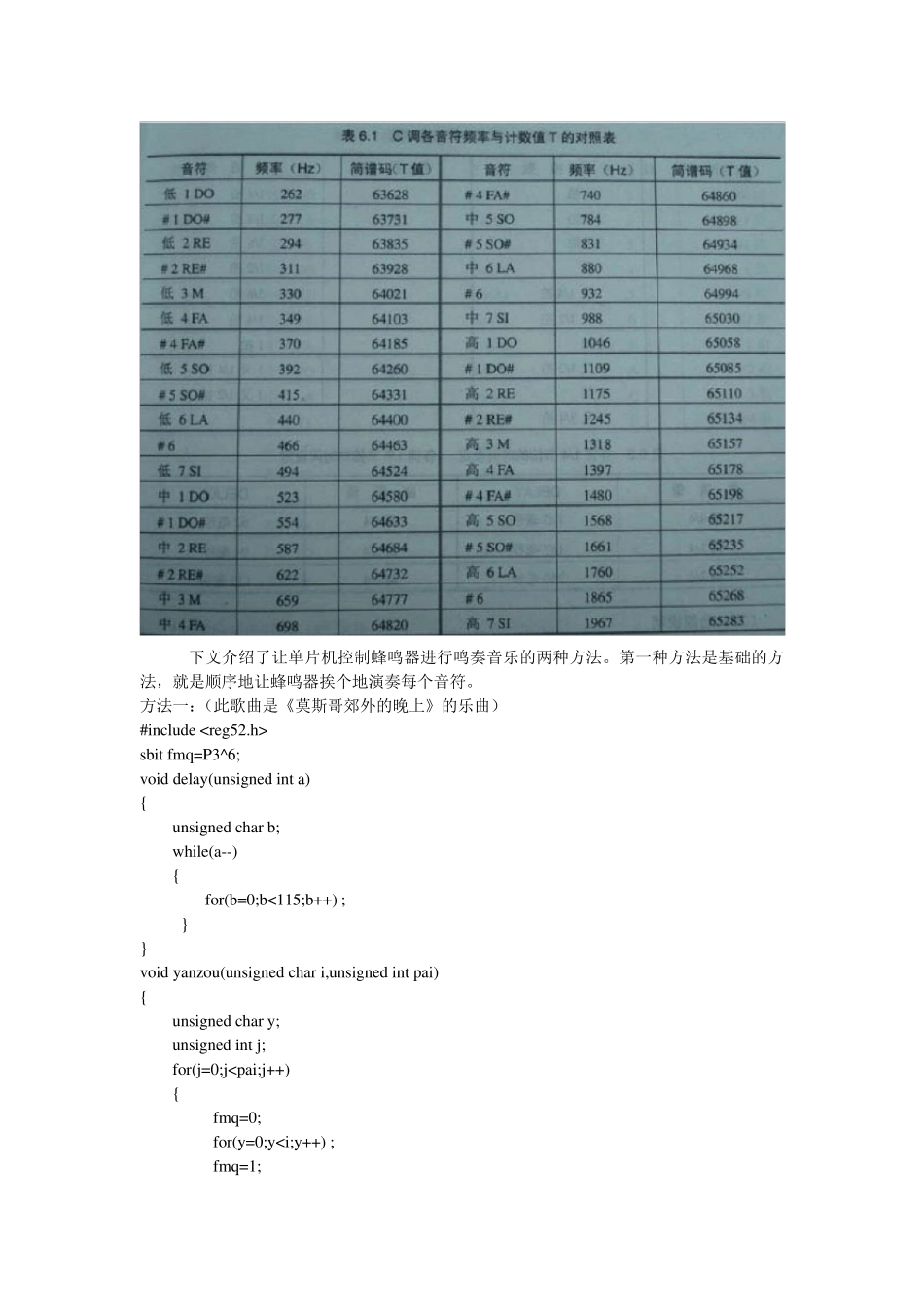

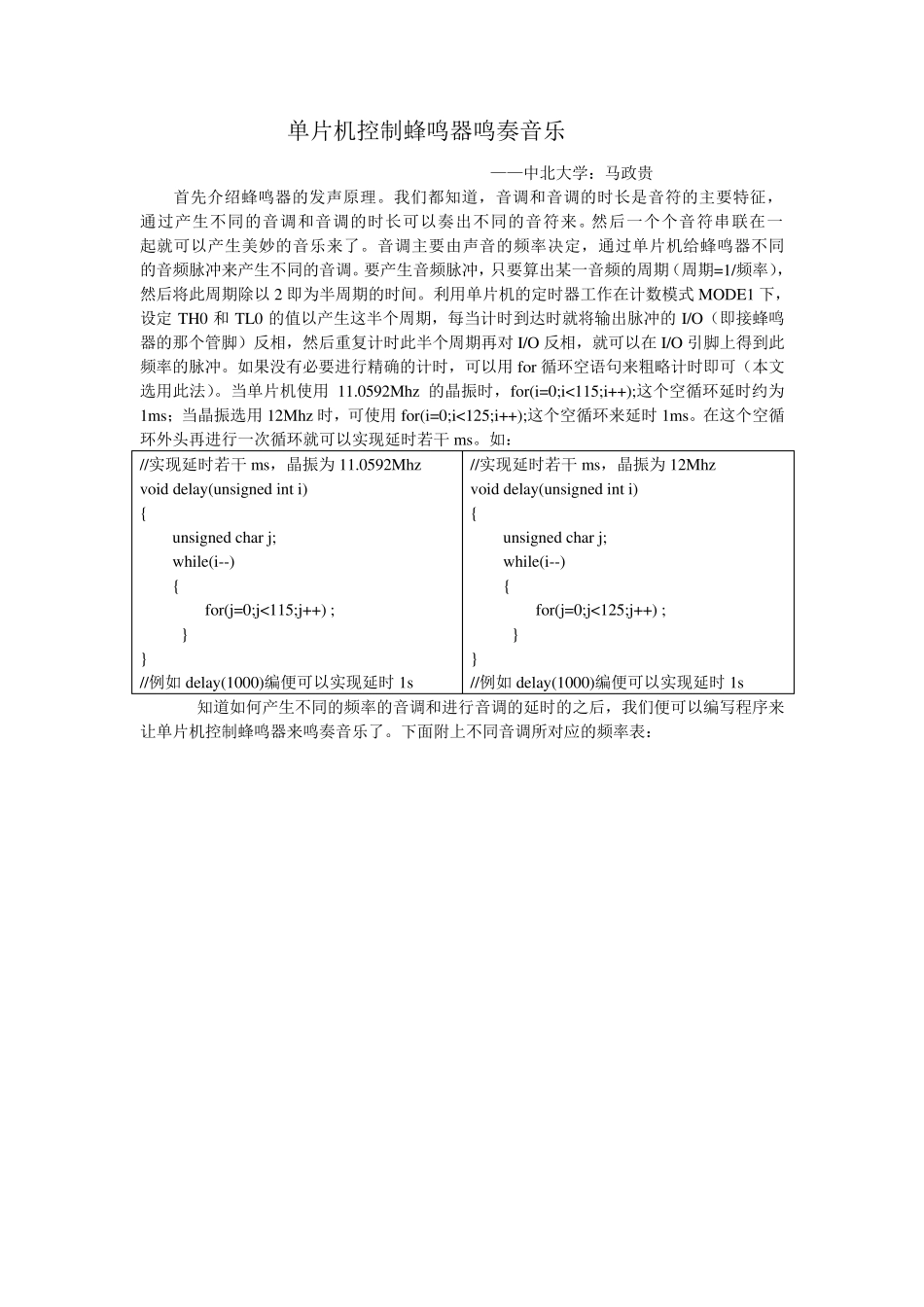

单片机控制蜂鸣器鸣奏音乐 ——中北大学：马政贵 首先介绍蜂鸣器的发声原理。我们都知道，音调和音调的时长是音符的主要特征，通过产生不同的音调和音调的时长可以奏出不同的音符来。然后一个个音符串联在一起就可以产生美妙的音乐来了。音调主要由声音的频率决定，通过单片机给蜂鸣器不同的音频脉冲来产生不同的音调。要产生音频脉冲，只要算出某一音频的周期（周期=1/频率），然后将此周期除以 2 即为半周期的时间。利用单片机的定时器工作在计数模式 MODE1 下，设定 TH0 和 TL0 的值以产生这半个周期，每当计时到达时就将输出脉冲的 I/O（即接蜂鸣器的那个管脚）反相，然后重复计时此半个周期再对 I/O 反相，就可以在 I/O 引脚上得到此频率的脉冲。如果没有必要进行精确的计时，可以用 for 循环空语句来粗略计时即可（本文选用此法）。当单片机使用 11.0592Mhz 的晶振时，for(i=0;i<115;i++);这个空循环延时约为1ms；当晶振选用 12Mhz 时，可使用 for(i=0;i<125;i++);这个空循环来延时 1ms。在这个空循环外头再进行一次循环就可以实现延时若干 ms。如： //实现延时若干 ms，晶振为 11.0592Mhz void delay(unsigned int i) { unsigned char j; while(i--) { for(j=0;j<115;j++) ; } } //例如 delay(1000)编便可以实现延时 1s //实现延时若干 ms，晶振为 12Mhz void delay(unsigned int i) { unsigned char j; while(i--) { for(j=0;j<125;j++) ; } } //例如 delay(1000)编便可以实现延时 1s 知道如何产生不同的频率的音调和进行音调的延时的之后，我们便可以编写程序来让单片机控制蜂鸣器来鸣奏音乐了。下面附上不同音调所对应的频率表： 下文介绍了让单片机控制蜂鸣器进行鸣奏音乐的两种方法。第一种方法是基础的方法，就是顺序地让蜂鸣器挨个地演奏每个音符。 方法一：（此歌曲是《莫斯哥郊外的晚上》的乐曲） #include

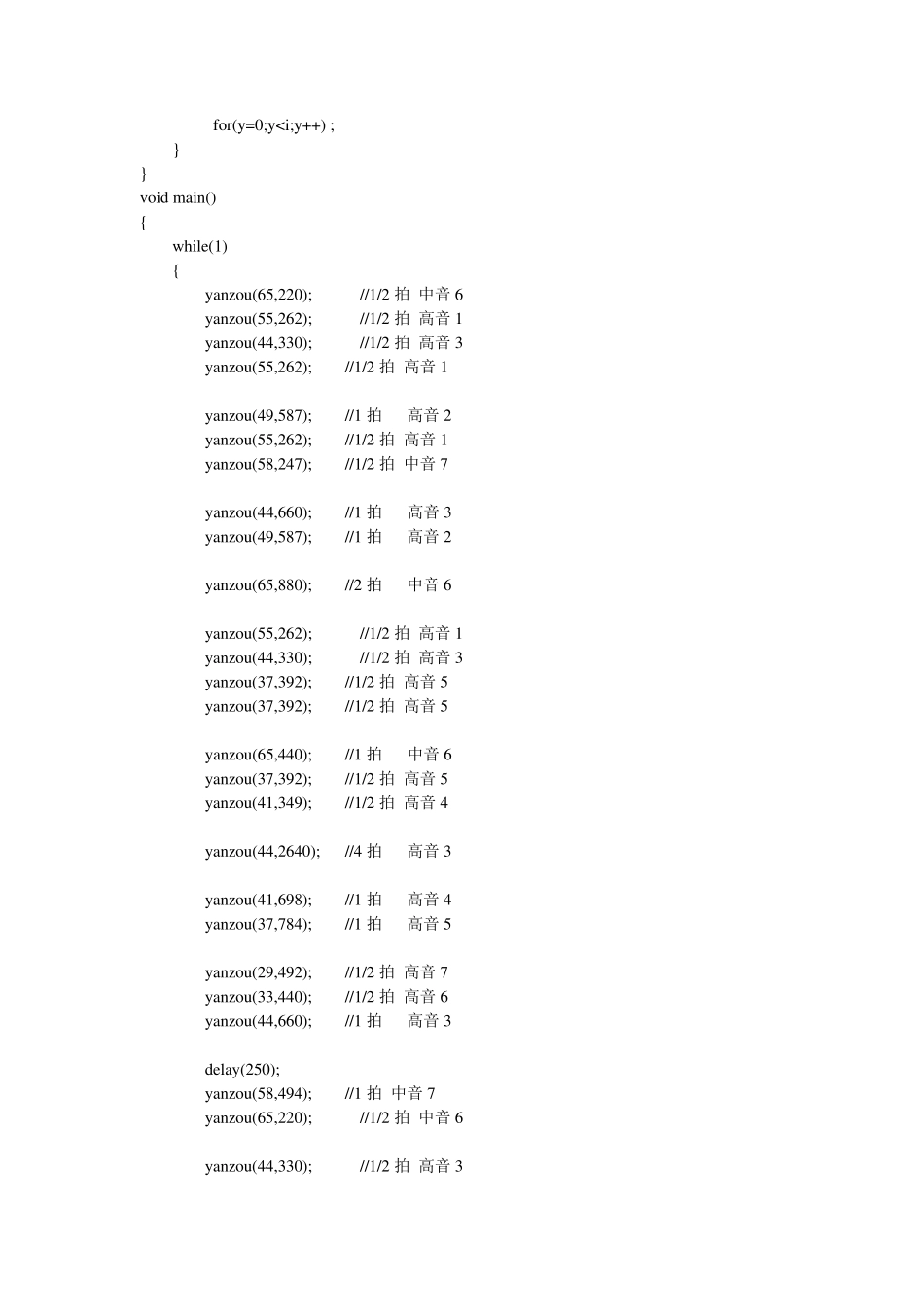

sbit fmq=P3^6; void delay(unsigned int a) { unsigned char b; while(a--) { for(b=0;b<115;b++) ; } } void yanzou(unsigned char i,unsigned int pai) { unsigned char y; unsigned int j; for(j=0;j
