单片机数字时钟

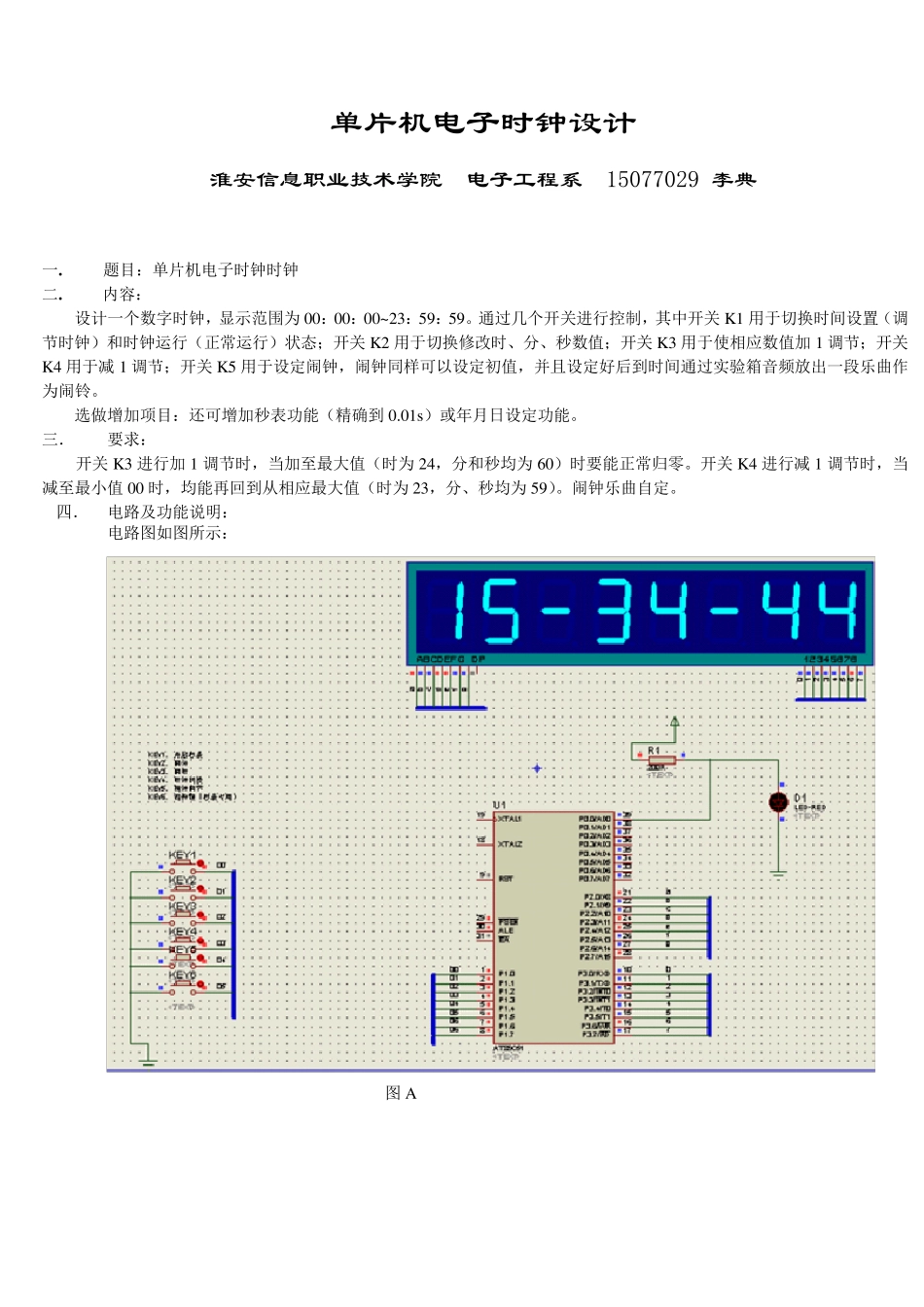

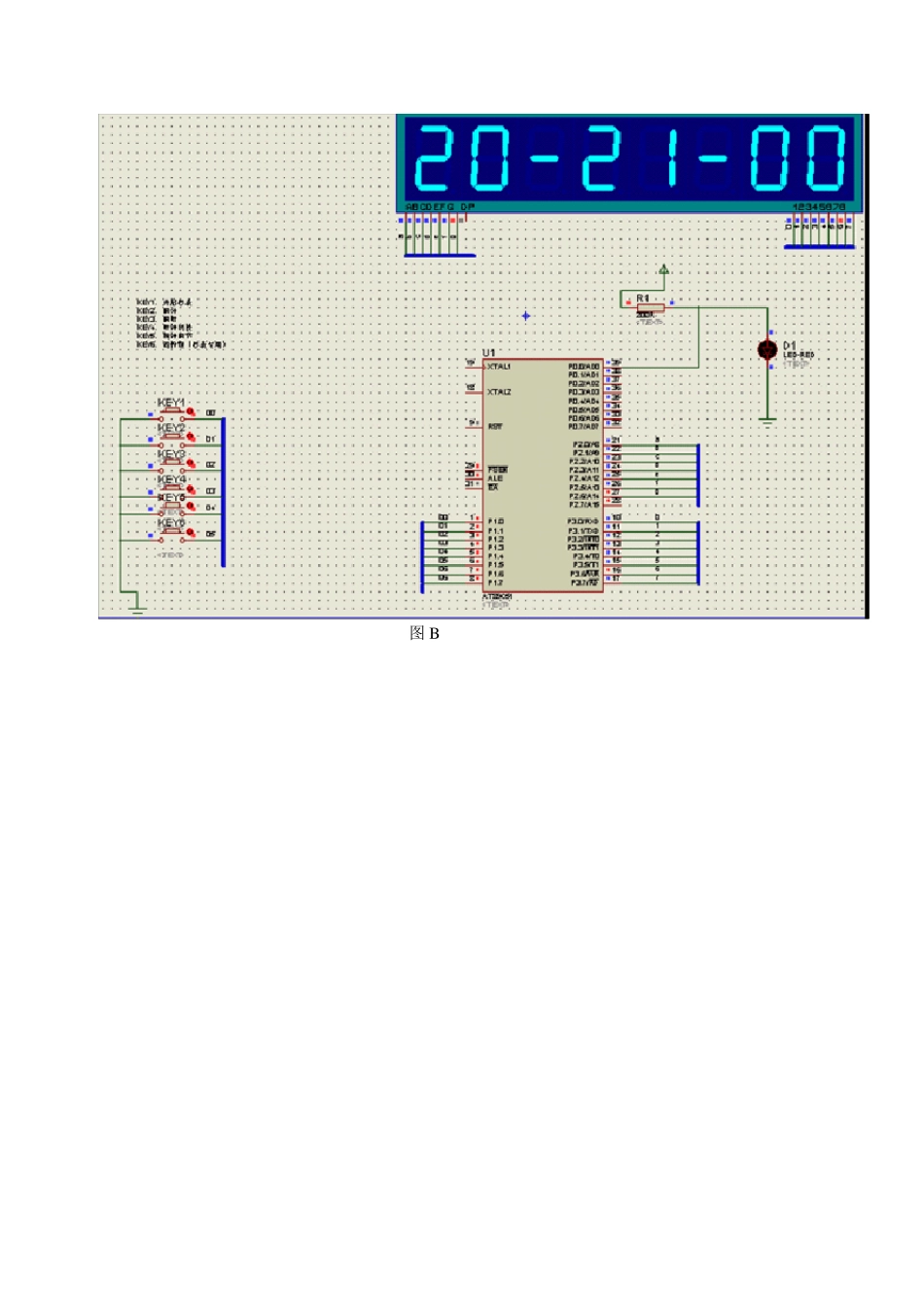

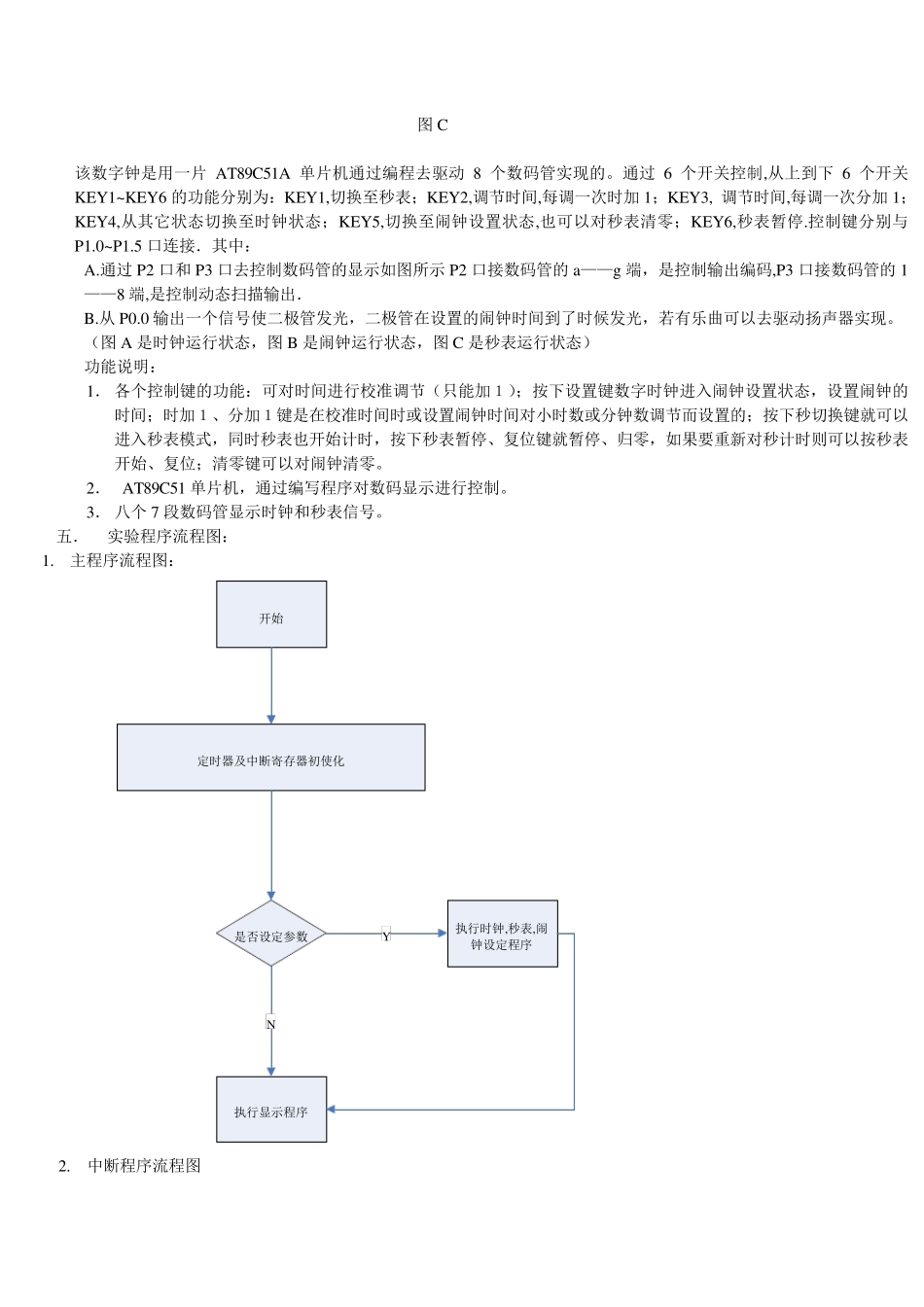

单片机电子时钟设计 淮安信息职业技术学院 电子工程系 15077029 李典 一. 题目：单片机电子时钟时钟 二. 内容： 设计一个数字时钟，显示范围为00：00：00~ 23：59：59。通过几个开关进行控制，其中开关K1 用于切换时间设置（调节时钟）和时钟运行（正常运行）状态；开关K2 用于切换修改时、分、秒数值；开关K3 用于使相应数值加 1 调节；开关K4 用于减 1 调节；开关K5 用于设定闹钟，闹钟同样可以设定初值，并且设定好后到时间通过实验箱音频放出一段乐曲作为闹铃。 选做增加项目：还可增加秒表功能（精确到 0.01s）或年月日设定功能。 三． 要求： 开关K3 进行加 1 调节时，当加至最大值（时为24，分和秒均为60）时要能正常归零。开关K4 进行减 1 调节时，当减至最小值 00 时，均能再回到从相应最大值（时为23，分、秒均为59）。闹钟乐曲自定。 四． 电路及功能说明： 电路图如图所示： 图 A 图 B 图C 该数字钟是用一片AT89C51A 单片机通过编程去驱动8 个数码管实现的。通过6 个开关控制,从上到下6 个开关KEY1~KEY6 的功能分别为：KEY1,切换至秒表；KEY2,调节时间,每调一次时加1；KEY3, 调节时间,每调一次分加1；KEY4,从其它状态切换至时钟状态；KEY5,切换至闹钟设置状态,也可以对秒表清零；KEY6,秒表暂停.控制键分别与P1.0~P1.5 口连接．其中： A.通过P2 口和P3 口去控制数码管的显示如图所示P2 口接数码管的a——g 端，是控制输出编码,P3 口接数码管的1——8 端,是控制动态扫描输出． B.从P0.0 输出一个信号使二极管发光，二极管在设置的闹钟时间到了时候发光，若有乐曲可以去驱动扬声器实现。 （图A 是时钟运行状态，图B 是闹钟运行状态，图C 是秒表运行状态） 功能说明： 1． 各个控制键的功能：可对时间进行校准调节（只能加１）；按下设置键数字时钟进入闹钟设置状态，设置闹钟的时间；时加１、分加１键是在校准时间时或设置闹钟时间对小时数或分钟数调节而设置的；按下秒切换键就可以进入秒表模式，同时秒表也开始计时，按下秒表暂停、复位键就暂停、归零，如果要重新对秒计时则可以按秒表开始、复位；清零键可以对闹钟清零。 2． AT89C51 单片机，通过编写程序对数码显示进行控制。 3． 八个7 段数码管显示时钟和秒表信号。 五． 实验程序流程图： 1. 主程序流程图： 开始定时器及中断寄存器初使化是否设定参数执行显示程序执行时钟,秒表,闹钟设定程序NY 2....
