单片机最小系统设计报告VIP专享

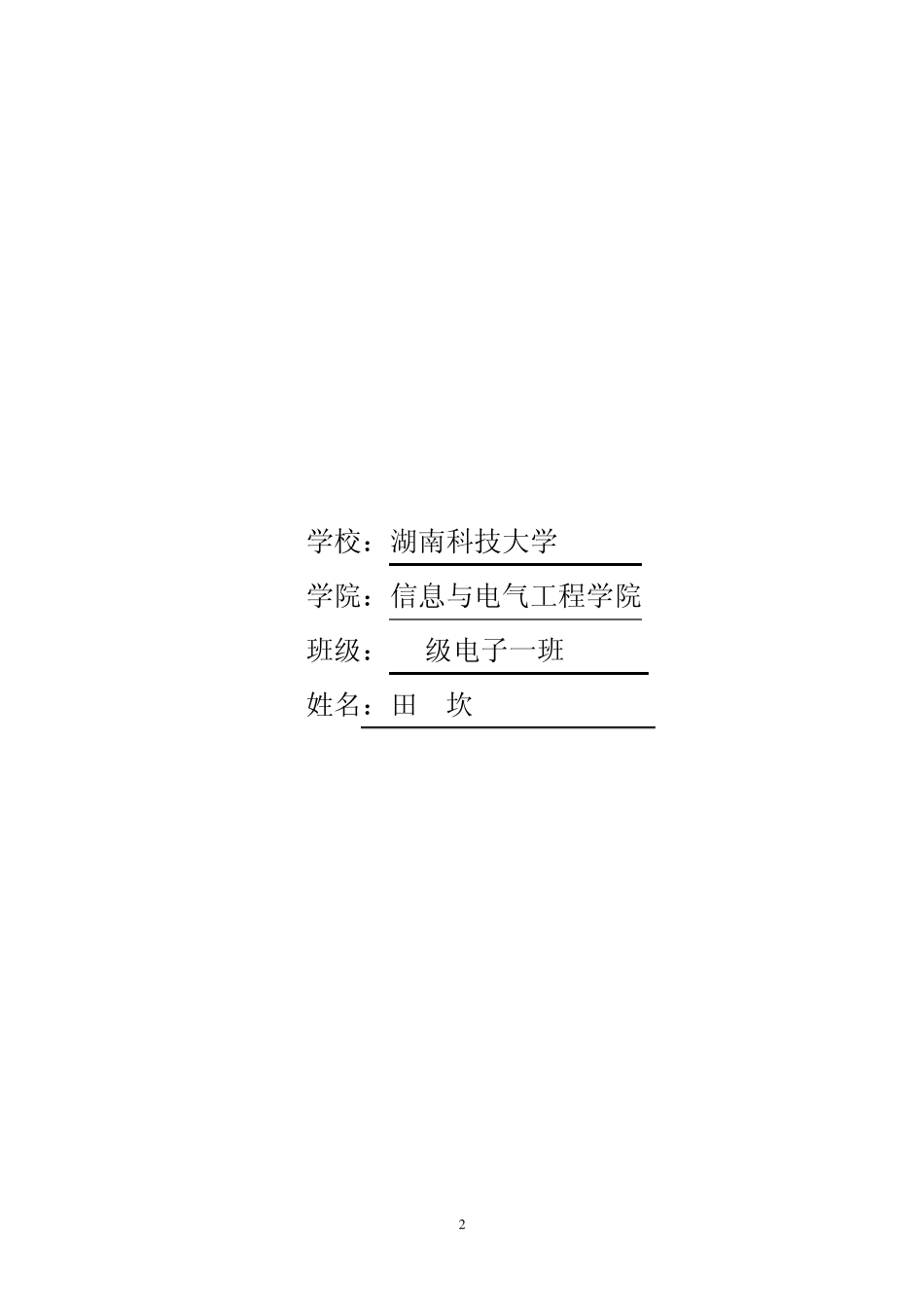

1 单 片 机 最 小 系 统 设 计 报 告 2 学校：湖南科技大学 学院：信息与电气工程学院 班级：09级电子一班 姓名：田 坎 3 目 录 1、设计 …………………………………………………………………… 1.1 主要芯片简介 …………………………………………………… 1.1.1 HD7279芯片 ………………………………………… 5 1.1.2 MAX232芯片 ………………………………………… 5 1.1.3 DS1302芯片 ………………………………………… 6 1.1.4 24C02芯片 ………………………………………… 6 1.2 目的要求 ……………………………………………………… 1.2.1 目的 ………………………………………………… 6 1.2.2 任务 ………………………………………………… 7 2. 系统原理 ……………………………………………………………… 2.1 电源 ………………………………………………… 7 2.2 复位及时钟电路 …………………………………… 8 2.3 八段数码显示管 …………………………………… 9 2.4 液晶显示电路 ……………………………………… 9 2.5 按键电路 …………………………………………… 10 2.6 温度测量电路……………………………………… 10 2.7 实时时钟电路……………………………………… 10 2.8 储存电路…………………………………………… 11 2.9 串口………………………………………………… 11 3. 具体步骤 ………………………………………………………… 12 4． 设计总结 ………………………………………………………… 13 5. 软件设计 ………………………………………………………… 13 附录1 材料清单 4 一、摘要： 单片机最小系统设计主要在 STC89C52单片机上, 用 MAX232芯片实现串口程序下载，用 HD7279A片驱动 4*4键盘和 8位数码管显示，用 DS1302实现实时钟电路，用 18b20数字温度传感器实现温度的测量，用 24C02芯片实现储存电路，液晶以并行通信的方式连接单片机 I/O口。软件编程控制数码管显示、液晶显示、实时时钟以及储存电路。 二、关键字： STC89C52、MAX232、HD279A、24C20、DS1302、18B20、按键、LCD、8段数码管 三、整体结构框图如图所示。 STC89C52 串 口 8位数码管显示 时钟电路 储存电路 液晶显示 5 1.设计 1.1主要芯片简介 1.1.1 HD7279A HD7279A是一片具有串行接口的，可驱动8...
