单片机期末复习资料(完全版)

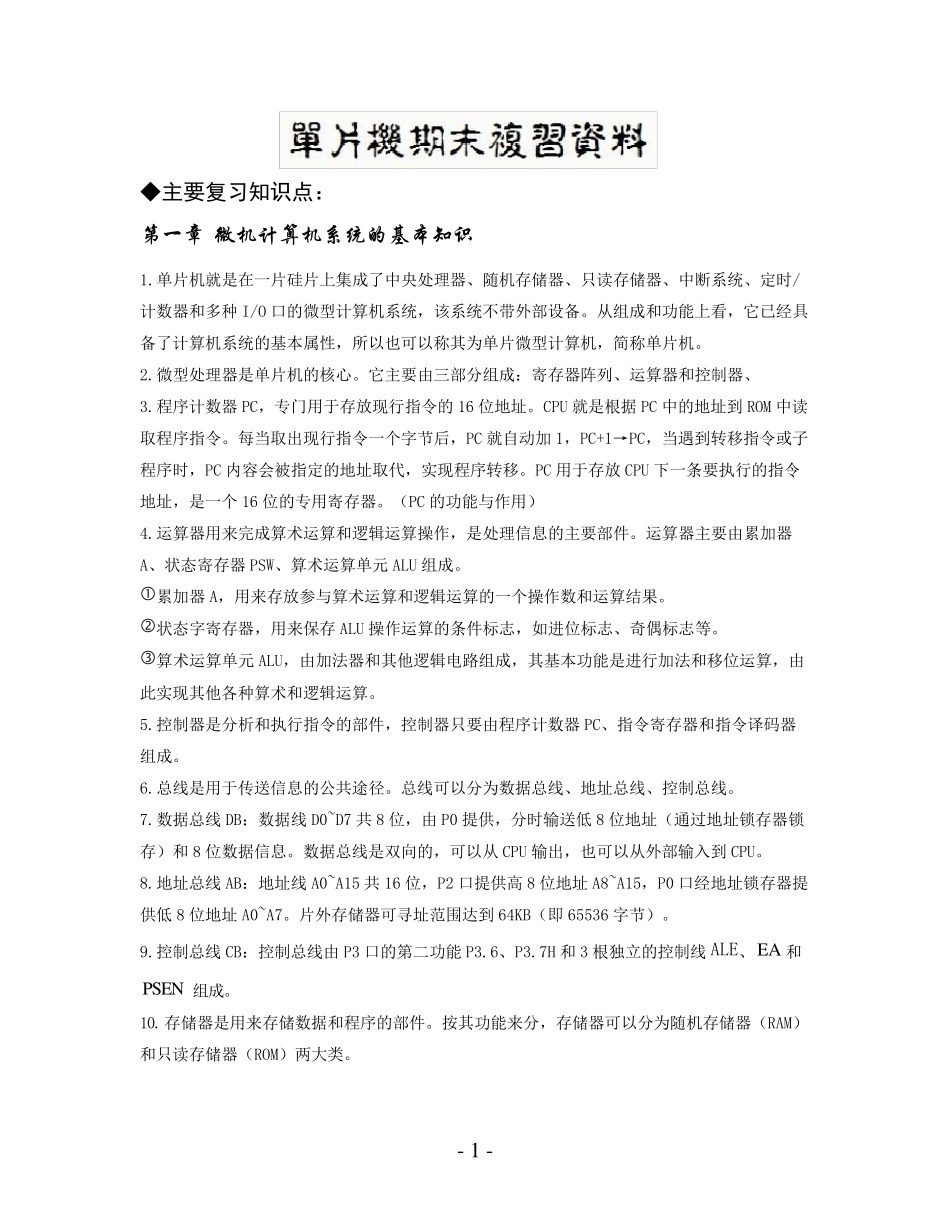

- 1 - ◆主要复习知识点： 第 一 章 微 机 计 算 机 系 统 的 基 本 知 识 1.单片机就是在一片硅片上集成了中央处理器、随机存储器、只读存储器、中断系统、定时/计数器和多种I/O 口的微型计算机系统，该系统不带外部设备。从组成和功能上看，它已经具备了计算机系统的基本属性，所以也可以称其为单片微型计算机，简称单片机。 2.微型处理器是单片机的核心。它主要由三部分组成：寄存器阵列、运算器和控制器、 3.程序计数器PC，专门用于存放现行指令的16 位地址。CPU 就是根据PC 中的地址到ROM 中读取程序指令。每当取出现行指令一个字节后，PC 就自动加1，PC+1→PC，当遇到转移指令或子程序时，PC 内容会被指定的地址取代，实现程序转移。PC 用于存放CPU 下一条要执行的指令地址，是一个16 位的专用寄存器。（PC 的功能与作用） 4.运算器用来完成算术运算和逻辑运算操作，是处理信息的主要部件。运算器主要由累加器A、状态寄存器PSW、算术运算单元ALU 组成。 累加器A，用来存放参与算术运算和逻辑运算的一个操作数和运算结果。 状态字寄存器，用来保存ALU 操作运算的条件标志，如进位标志、奇偶标志等。 算术运算单元ALU，由加法器和其他逻辑电路组成，其基本功能是进行加法和移位运算，由此实现其他各种算术和逻辑运算。 5.控制器是分析和执行指令的部件，控制器只要由程序计数器PC、指令寄存器和指令译 码 器 组成。 6.总 线 是用于传 送 信息的公 共 途 径 。总 线 可以分为数据总 线 、地址总 线 、控制总 线 。 7.数据总 线 DB：数据线 D0~D7 共 8 位，由P0 提 供 ，分时输 送 低 8 位地址（通 过 地址锁 存器锁存）和8 位数据信息。数据总 线 是双 向 的，可以从CPU 输 出，也可以从外部输 入 到CPU。 8.地址总 线 AB：地址线 A0~A15 共 16 位，P2 口提 供 高 8 位地址A8~A15，P0 口经地址锁 存器提供 低 8 位地址A0~A7。片外存储器可寻 址范 围 达 到64KB（即 65536 字节）。 9.控制总 线 CB：控制总 线 由P3 口的第 二 功能P3.6、P3.7H 和3 根独 立 的控制线 ALE、EA 和PSEN 组成。 10.存储器是用来存储数据和程序的部件。按 其功能来分，存储器可以分为随机存储器（RAM）和只读存储器（ROM）两 大 类 。 - 2 - 11.RAM：可以随机写入读出，读写速度快，读写方便。缺点是电源断电后，被存储...
