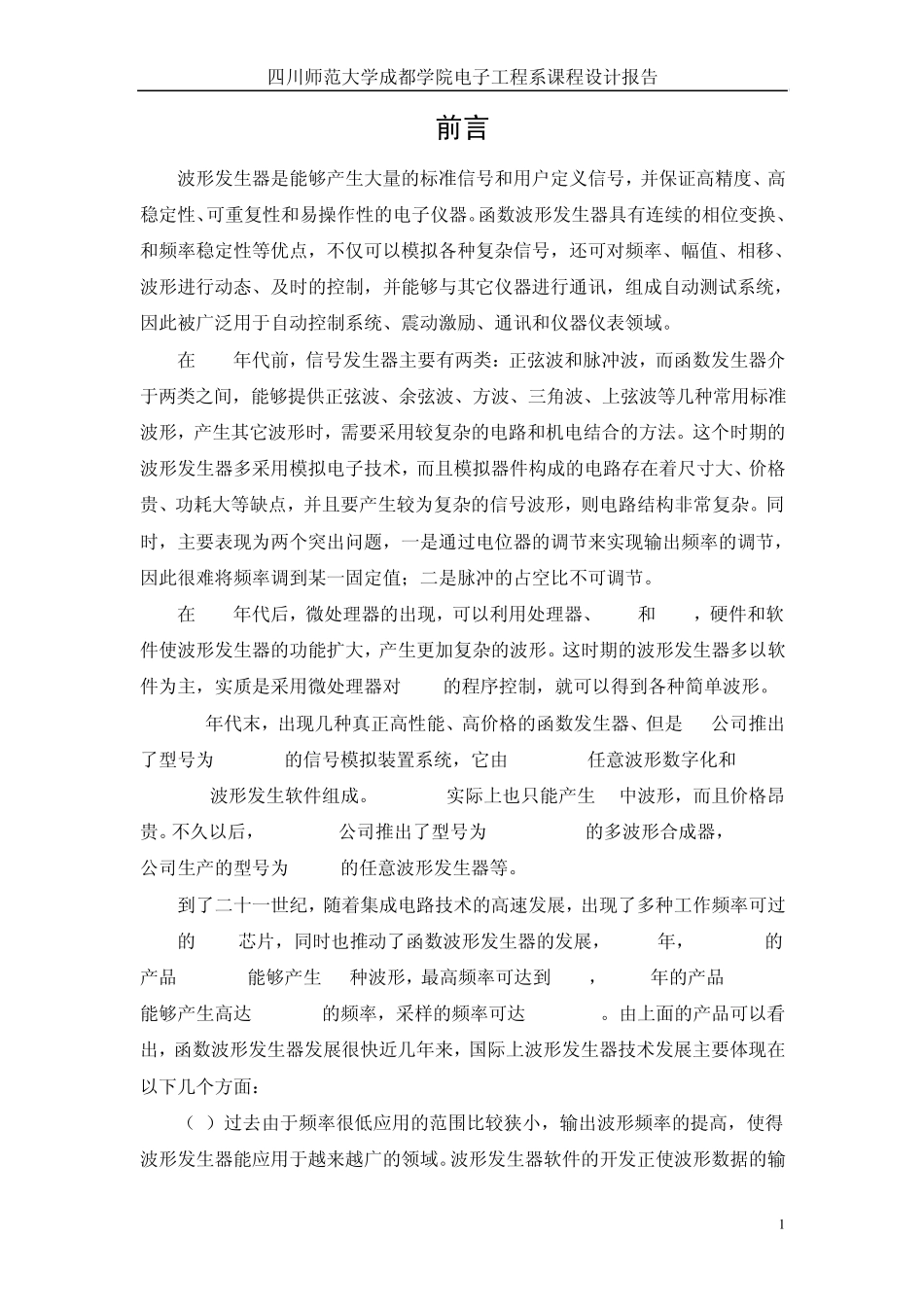

四川师范大学成都学院电子工程系课程设计报告 1 前言 波形发生器是能够产生大量的标准信号和用户定义信号，并保证高精度、高稳定性、可重复性和易操作性的电子仪器。函数波形发生器具有连续的相位变换、和频率稳定性等优点，不仅可以模拟各种复杂信号，还可对频率、幅值、相移、波形进行动态、及时的控制，并能够与其它仪器进行通讯，组成自动测试系统，因此被广泛用于自动控制系统、震动激励、通讯和仪器仪表领域。 在 70 年代前，信号发生器主要有两类：正弦波和脉冲波，而函数发生器介于两类之间，能够提供正弦波、余弦波、方波、三角波、上弦波等几种常用标准波形，产生其它波形时，需要采用较复杂的电路和机电结合的方法。这个时期的波形发生器多采用模拟电子技术，而且模拟器件构成的电路存在着尺寸大、价格贵、功耗大等缺点，并且要产生较为复杂的信号波形，则电路结构非常复杂。同时，主要表现为两个突出问题，一是通过电位器的调节来实现输出频率的调节，因此很难将频率调到某一固定值；二是脉冲的占空比不可调节。 在 70 年代后，微处理器的出现，可以利用处理器、A/D/和 D/A，硬件和软件使波形发生器的功能扩大，产生更加复杂的波形。这时期的波形发生器多以软件为主，实质是采用微处理器对 DAC的程序控制，就可以得到各种简单波形。 90 年代末，出现几种真正高性能、高价格的函数发生器、但是HP公司推出了型号为 HP770S的信号模拟装置系统，它由 HP8770A任意波形数字化和 HP1776A波形发生软件组成。HP8770A实际上也只能产生8 中波形，而且价格昂贵。不久以后，Analogic公司推出了型号为 Data-2020的多波形合成器，Lecroy 公司生产的型号为 9100 的任意波形发生器等。 到了二十一世纪，随着集成电路技术的高速发展，出现了多种工作频率可过 GHz 的DDS 芯片，同时也推动了函数波形发生器的发展，2003 年，Agilent的产品 33220A能够产生17种波形，最高频率可达到 20M，2005 年的产品 N6030A能够产生高达 500MHz的频率，采样的频率可达 1.25GHz。由上面的产品可以看出，函数波形发生器发展很快近几年来，国际上波形发生器技术发展主要体现在以下几个方面： （1）过去由于频率很低应用的范围比较狭小，输出波形频率的提高，使得波形发生器能应用于越来越广的领域。波形发生器软件的开发正使波形数据的输四川师范大学成都学院电子工程系课程设计报告 2 入变得更加方便和容易。波形发生器通常允许用一系列...
