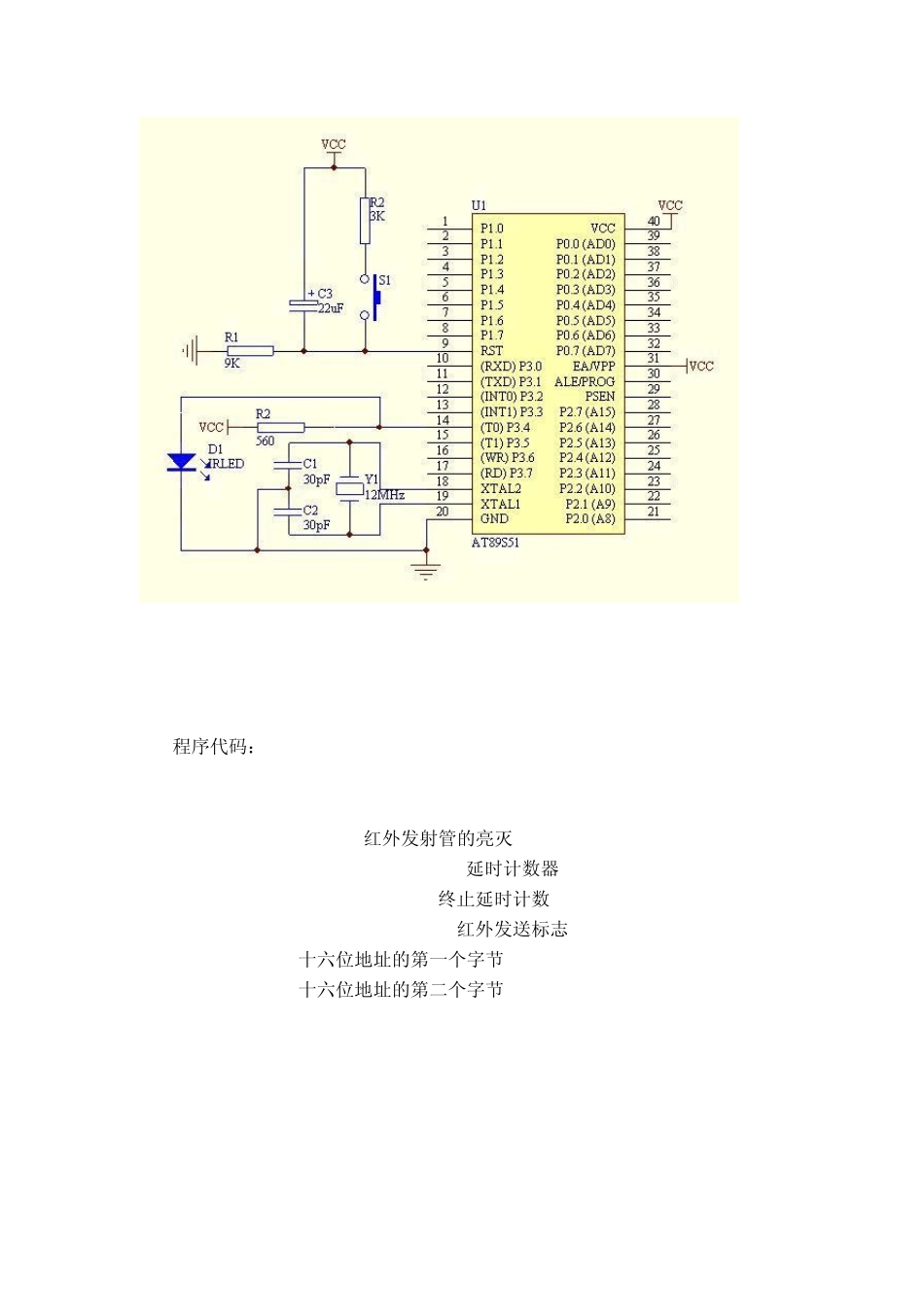

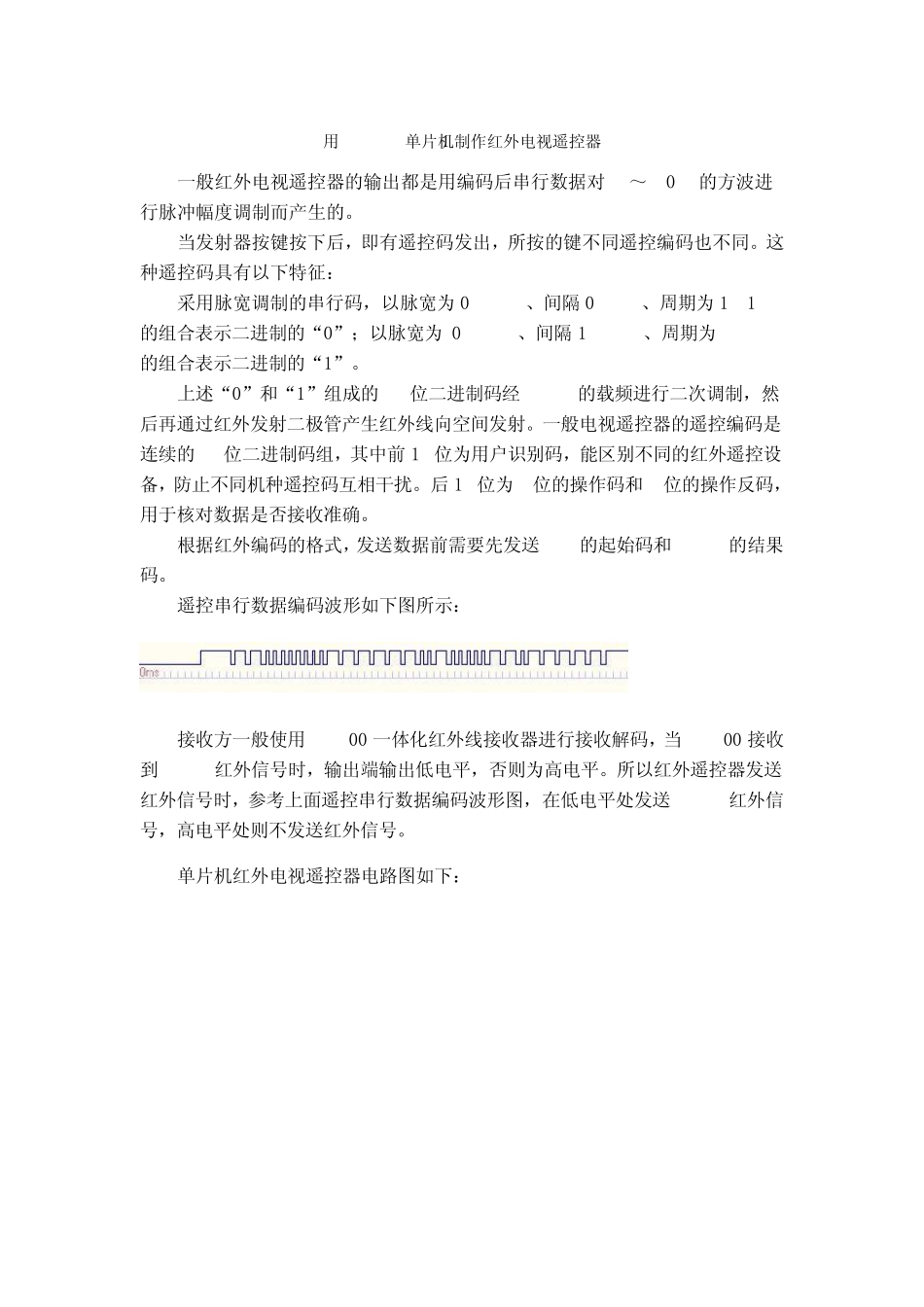

用AT89S51单片机制作红外电视遥控器 一般红外电视遥控器的输出都是用编码后串行数据对38～40kHz的方波进行脉冲幅度调制而产生的。 当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征： 采用脉宽调制的串行码，以脉宽为0.565ms、间隔0.56ms、周期为1.125ms的组合表示二进制的“0”；以脉宽为0.565ms、间隔1.685ms、周期为2.25ms的组合表示二进制的“1”。 上述“0”和“1”组成的32位二进制码经 38kHz的载频进行二次调制，然后再通过红外发射二极管产生红外线向空间发射。一般电视遥控器的遥控编码是连续的32位二进制码组，其中前 16位为用户识别码，能区别不同的红外遥控设备，防止不同机种遥控码互相干扰。后16位为8位的操作码和 8位的操作反码，用于核对数据是否接收准确。 根据红外编码的格式，发送数据前需要先发送 9ms的起始码和 4.5ms的结果码。 遥控串行数据编码波形如下图所示： 接收方一般使用TL0038一体化红外线接收器进行接收解码，当TL0038接收到 38kHz红外信号时，输出端输出低电平，否则为高电平。所以红外遥控器发送红外信号时，参考上面遥控串行数据编码波形图，在低电平处发送 38kHz红外信号，高电平处则不发送红外信号。 单片机红外电视遥控器电路图如下： C51程序代码： #include
static bit OP; //红外发射管的亮灭 static unsigned int count; //延时计数器 static unsigned int endcount; //终止延时计数 static unsigned char flag; //红外发送标志 char iraddr1; //十六位地址的第一个字节 char iraddr2; //十六位地址的第二个字节 void SendIRdata(char p_irdata); void delay(); void main(void) { count = 0; flag = 0; OP = 0; P3_4 = 0; EA = 1; //允许CPU中断 TMOD = 0x11; //设定时器0和1为16位模式1 ET0 = 1; //定时器0中断允许 TH0 = 0xFF; TL0 = 0xE6; //设定时值0为38K 也就是每隔26us中断一次 TR0 = 1;//开始计数 iraddr1=3; iraddr2=252; do{ delay(); SendIRdata(12); }while(1); } //定时器0中断处理 void timeint(void) interrupt 1 { TH0=0xFF; TL0=0xE6; //设定时值为38K 也就是每隔26us中断一次 count++; if (flag==1) { OP=~OP; } else { OP = 0; } P3_4 = OP; } void SendIRdata(char p_irdata) { int i; char...
