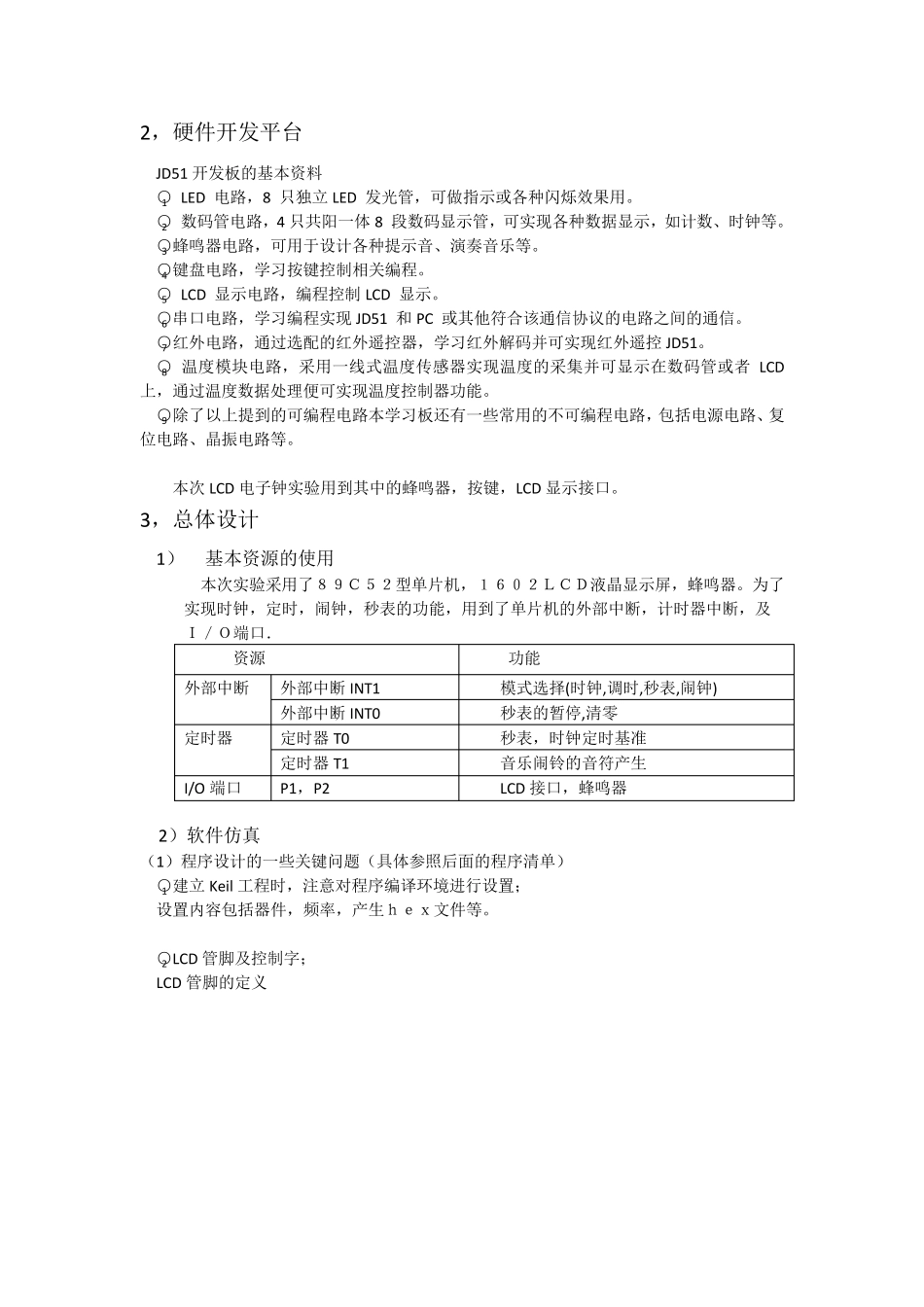

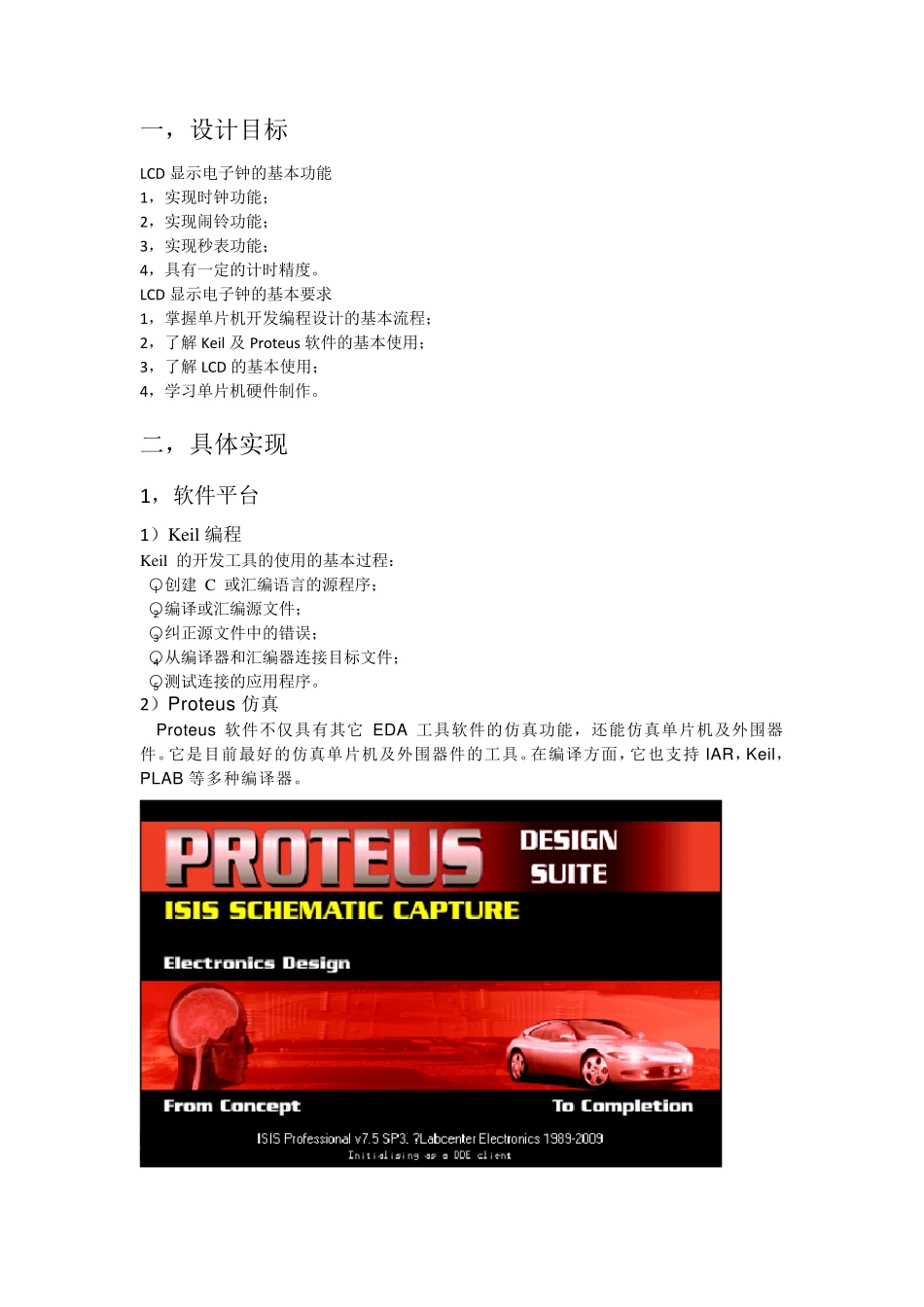

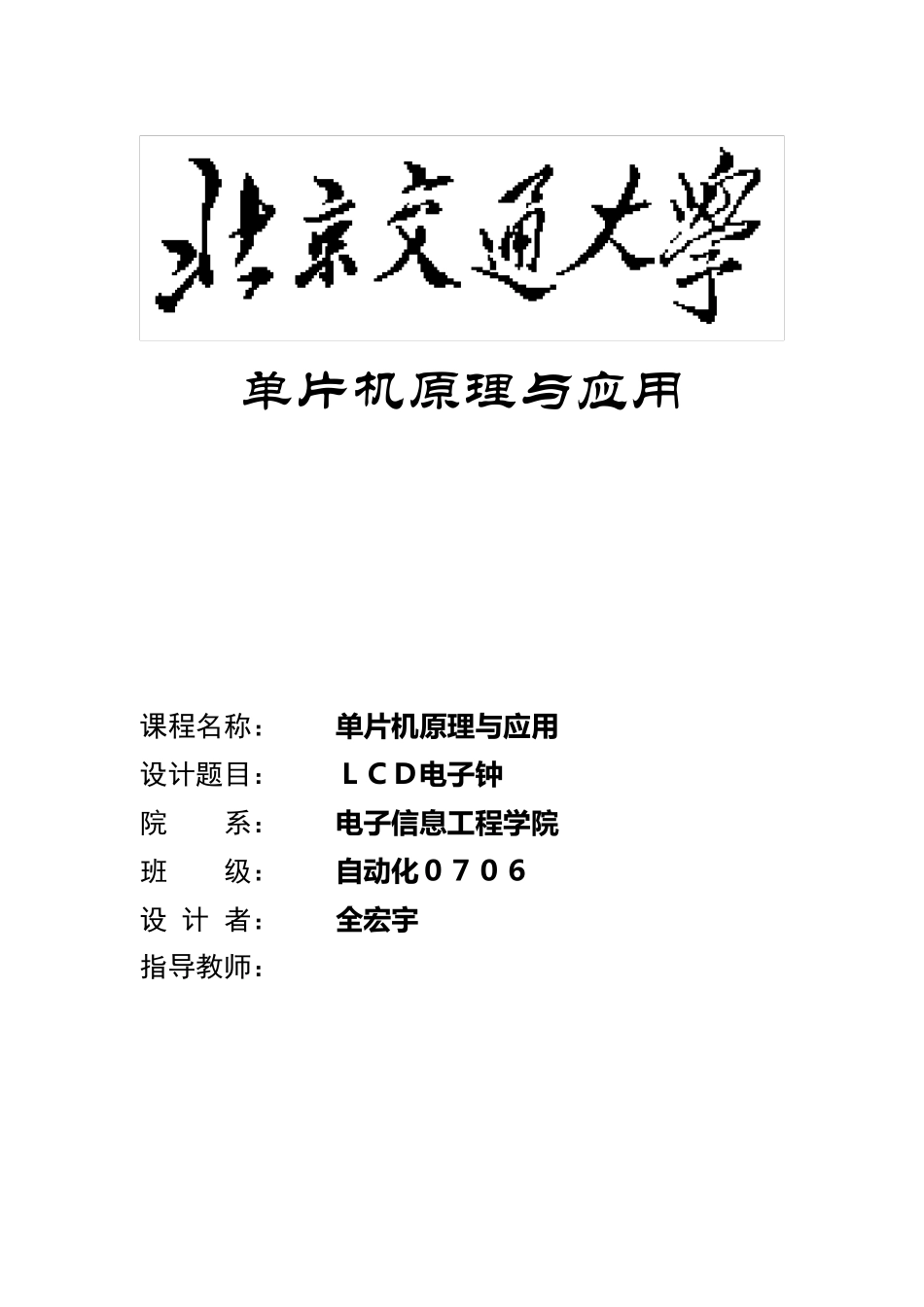

单片机原理与应用 课程名称： 单 片 机 原 理 与应用 设计题目： ＬＣＤ电子钟 院 系： 电子信息工程学院 班 级： 自动化０７０６ 设 计 者： 全宏宇 指导教师： 一，设计目标 LCD 显示电子钟的基本功能 1，实现时钟功能； 2，实现闹铃功能； 3，实现秒表功能； 4，具有一定的计时精度。 LCD 显示电子钟的基本要求 1，掌握单片机开发编程设计的基本流程； 2，了解Keil 及Proteu s 软件的基本使用； 3，了解LCD 的基本使用； 4，学习单片机硬件制作。 二，具体实现 1，软件平台 1）Keil编程 Keil 的开发工具的使用的基本过程： ○1 创建 C 或汇编语言的源程序； ○2 编译或汇编源文件； ○3 纠正源文件中的错误； ○4 从编译器和汇编器连接目标文件； ○5 测试连接的应用程序。 2）Proteu s 仿真 Proteu s 软件不仅具有其它 EDA 工具软件的仿真功能，还能仿真单片机及外围器件。它是目前最好的仿真单片机及外围器件的工具。在编译方面，它也支持 IAR，Keil，PLAB 等多种编译器。 2，硬件开发平台 JD51 开发板的基本资料 ○1 LED 电路，8 只独立 LED 发光管，可做指示或各种闪烁效果用。 ○2 数码管电路，4 只共阳一体 8 段数码显示管，可实现各种数据显示，如计数、时钟等。 ○3 蜂鸣器电路，可用于设计各种提示音、演奏音乐等。 ○4 键盘电路，学习按键控制相关编程。 ○5 LCD 显示电路，编程控制 LCD 显示。 ○6 串口电路，学习编程实现 JD51 和 PC 或其他符合该通信协议的电路之间的通信。 ○7 红外电路，通过选配的红外遥控器，学习红外解码并可实现红外遥控 JD51。 ○8 温度模块电路，采用一线式温度传感器实现温度的采集并可显示在数码管或者 LCD 上，通过温度数据处理便可实现温度控制器功能。 ○9 除了以上提到的可编程电路本学习板还有一些常用的不可编程电路，包括电源电路、复位电路、晶振电路等。 本次LCD 电子钟实验用到其中的蜂鸣器，按键，LCD 显示接口。 3，总体设计 1） 基本资源的使用 本次实验采用了８９Ｃ５２型单片机，１６０２ＬＣＤ液晶显示屏，蜂鸣器。为了实现时钟，定时，闹钟，秒表的功能，用到了单片机的外部中断，计时器中断，及 Ｉ ／ Ｏ 端 口． 资源 功能 外部中断 外部中断INT1 模式选择 (时钟,调 时,秒表,闹钟) 外部中断INT0 秒表的暂 停 ,清 零 定时器 定时器 T0 秒表，时...
