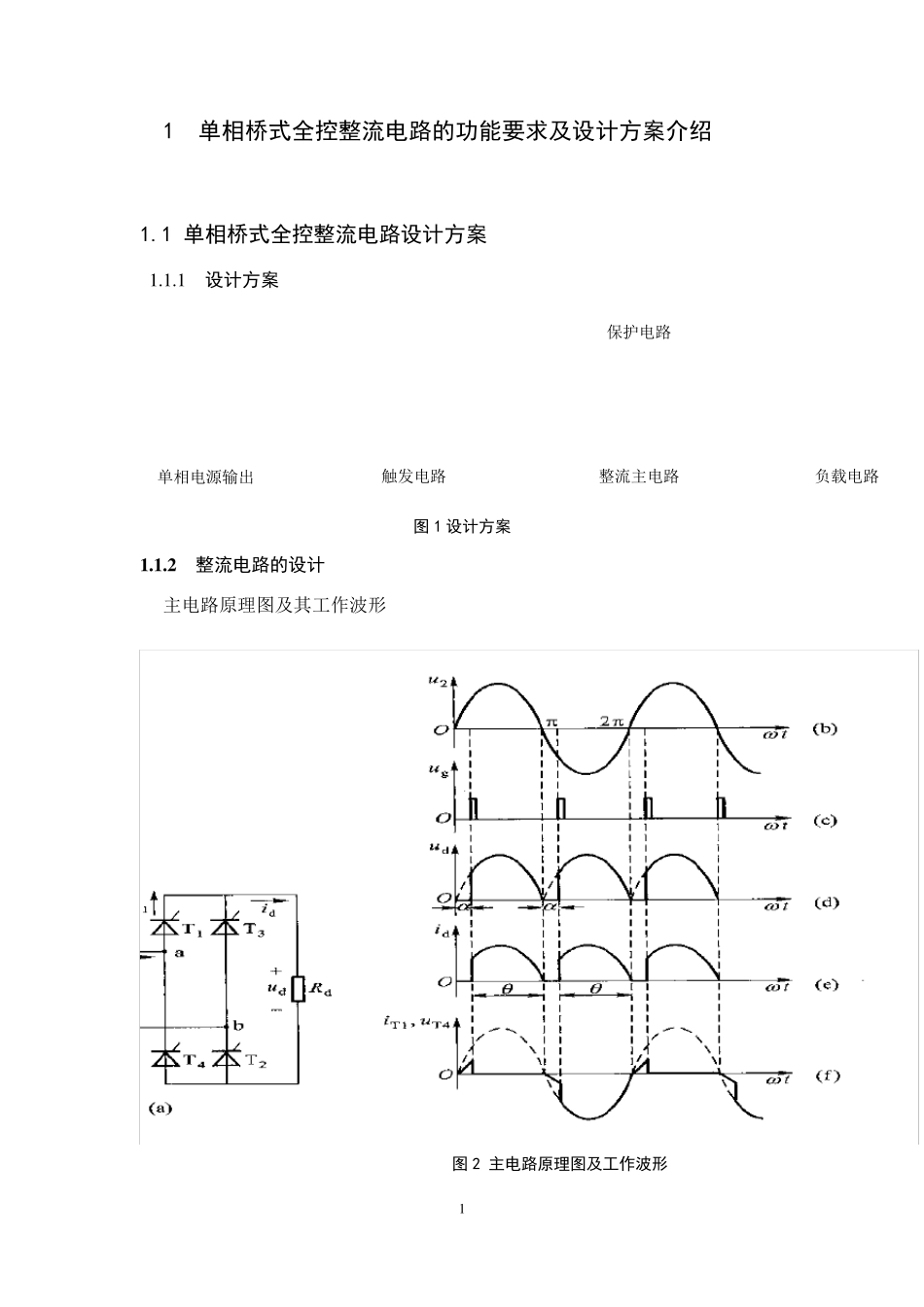

1 1 单相桥式全控整流电路的功能要求及设计方案介绍 1.1 单相桥式全控整流电路设计方案 1 .1 .1 设计方案 单相电源输出触发电路保护电路整流主电路负载电路图1 设计方案 1 .1 .2 整流电路的设计 主电路原理图及其工作波形 图2 主电路原理图及工作波形 2 主电路原理说明： （1）在u2 正半波的（０～α）区间，晶闸管 VT1、VT4 承受正向电压，但无触发脉冲，晶闸管 VT2、VT3 承受反向电压。因此在0～α区间，4 个晶闸管都不导通。 （2）在u2 正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管 VT1、VT4 使其导通。 （3）在u2 负半波的（π～π＋α）区间，在π～π＋α间，晶闸管 VT2、VT3 承受正向电压，因无触发脉冲而处于关断状态，晶闸管 VT1、VT4 承受反向电压也不导通。 （4）在u2 负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管 VT2、VT3 使其元件导通，负载电流沿 b→VT3→R→VT2→α→T 的二次绕组→b 流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。 3 2 触发电路的设计 2.1 晶闸管触发电路 触 发 电 路 在 变 流 装 置 中 所 起 的 基 本 作 用 是 向 晶 闸 管 提 供 门 极 电 压 和 门 极 电流 ，使 晶 闸 管 在 需 要 导 通 的 时 刻 可 靠 导 通 。根 据 控 制 要 求 决 定 晶 闸 管 的 导 通 时 刻 ，对 变 流 装 置 的 输 出 功 率 进 行 控 制 。 触 发 电 路 是 变 流 装 置 中 的 一 个 重 要 组 成 部 分 ，变 流 装 置 是 否 能 正 常 工 作 ， 与 触 发 电 路 有 直 接 关 系 ， 因 此 ， 正 确 合 理 地 选 择 设 计触 发 电 路 及 其 各 项 技 术 指 标 是 保 证 晶 闸 管 变 流 装 置 安 全 ，可 靠 ，经 济 运 行 的 前 提 。 ， 开 始 启 动 A/D 转 换 ； 在 A/D 转 换 期 间 ， START 应 保 持 低 电 平 。 2.1.1 晶闸管触发电路的要求 晶 闸 管 触 发 主 要 有 移 相 触 发 、 过 零 触 发 和 脉 冲 列 调 制 触 发 等 。 触 发 电 路 对 其产 生 的 触 发 脉 冲 要 求 : (１ )触 发 信 号 可 为 直 流 、 交 流 或脉 冲 ...
