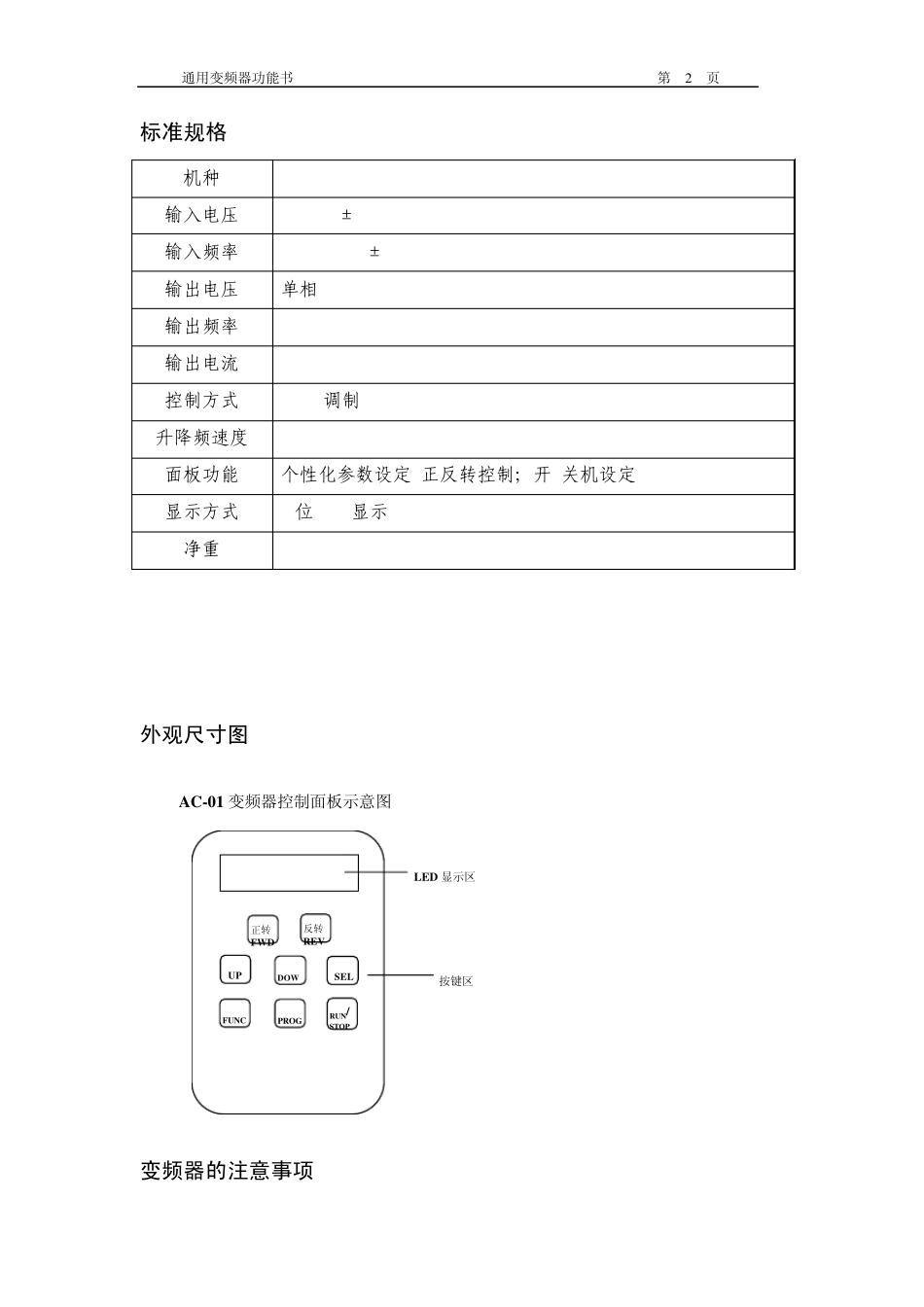

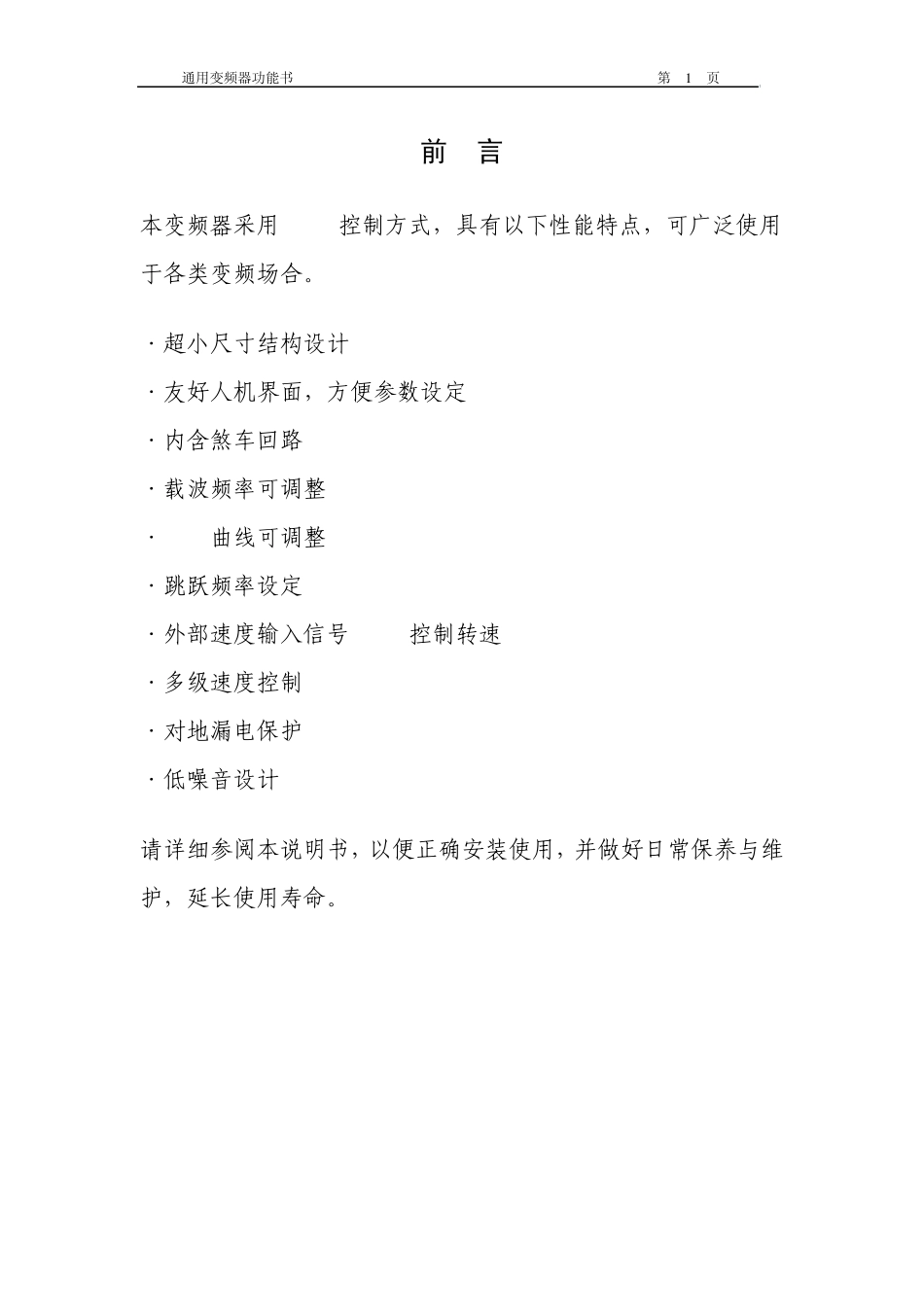

通用变频器功能书 第 1 页 前 言 本变频器采用SPWM控制方式，具有以下性能特点，可广泛使用于各类变频场合。 〃超小尺寸结构设计 〃友好人机界面，方便参数设定 〃内含煞车回路 〃载波频率可调整 〃V/F 曲线可调整 〃跳跃频率设定 〃外部速度输入信号 0-5V控制转速 〃多级速度控制 〃对地漏电保护 〃低噪音设计 请详细参阅本说明书，以便正确安装使用，并做好日常保养与维护，延长使用寿命。 通用变频器功能书 第 2 页 标准规格 机种 AC-01 输入电压 220VAC±10% 输入频率 50HZ-60HZ±10% 输出电压 单相 220VAC 输出频率 0.1-100HZ 输出电流 0-10A 控制方式 SPWM调制 升降频速度 0.1-60S/HZ 面板功能 个性化参数设定;正反转控制；开/关机设定 显示方式 4位 LED显示 净重 0.8kg 外观尺寸图 变频器的注意事项 正转 FW D 反转 REV UP DOWSEL FUNC PROG RUN/ STOP LED 显示区 按键区 AC-01 变频器控制面板示意图 通用变频器功能书 第 3 页 当变频器安装完成后，请依下列步骤检查完后再进行通电： 1、 配线是否正确？ 2、 电源是否与额定电压220VAC相符？ 3、 检查是否有短路现象？ 4、 请确认变频器接地线已接地，以安全使用。 5、 参照“安装及使用”的注意内容，检查是否符合使用要求。 安装及使用 为了更好使用变频器，延长其工作寿命，安装使用场合请注意以下几点： 1、周围环境温度：-10℃-45℃，且通风良好。 2、不宜在滴水或过分潮湿的场合使用。 3、不宜在振动强烈，电磁干扰严重的场合使用。 4、较少尘埃、无腐蚀性液体的场合。 5、不宜在靠近易燃性物体的场合使用。 6、 使用期间切忌用手接触内部器件。 7、 要及时进行定期检修。 通用变频器功能书 第 4 页 端子说明与配线 通用变频器功能书 第 5 页 机能说明 机能设定一览表 顺序 功能名称 出厂值 变动范围 单位 说明 CD01 最高频率1 50 1-120 HZ 多级速度时， FT1/FT2=“11”有效 CD02 最低频率 1 1-120 HZ CD03 刹车时长 0 0-9999 ms 预留 CD04 刹车占空比 0 0-30 % 预留 CD05 按 键 控 制 频率时的目标频率 40 1-120 HZ CD06 起动频率 1 0-70 HZ CD07 升频速度 20 0-9999 ms/HZ CD08 降频速度 20 0-9999 ms/HZ CD09 控制方式选择 1 4位选择 0-1 第 4位(正反转控制选择)： 0面板按键控制 1外接端子控制 第 3...
